1 Einleitung
1.3 Weitere Hinweise
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
15
1.3.3.3 Handhabung von EGB-Baugruppen
Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies
wegen daran vorzunehmender Arbeiten unvermeidbar ist. Fassen Sie dabei Flachbaugruppen auf
keinen Fall so an, dass dabei Bauelemente-Pins oder Leiterbahnen berührt werden.
Bauelemente dürfen nur berührt werden,
●
wenn man über EGB-Armband ständig geerdet ist oder
●
wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem
EGB-Boden trägt.
Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies
kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter
Gegenstand berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung
usw.).
Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung,
z.B.Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.
Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger EGB-
Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).
Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten.
Halten Sie zum Bildschirm einen Mindestabstand von >10cm ein.
1.3.3.4 Messen und Ändern an EGB-Baugruppen
An den Baugruppen darf nur dann gemessen werden, wenn
●
das Messgerät geerdet ist (z.B über Schutzleiter) oder
●
vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird
(z.B.metallblankes Steuerungsgehäuse berühren).
► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie löten.
1.3.3.5 Versenden von EGB-Baugruppen
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung
(z.B.metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese
auch in leitfähiger Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend
umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel,
Haushalts-Alufolie oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung
die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls
Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.
1.3.4 Übersicht über die Ausgabestände
Dokument
SIPLACE X-Serie S
Stationäre Kamera Typ 25/33
Montageanleitung
Ausgabe Änderungen
05/2013 Erstausgabe
06/2016 Änderungen, Ergänzungen:
●
Lieferumfang
●
Markenplatte
●
Distanzplatten
●
Fehlerkorrekturen in den Abschnitten "2.4 Konfigurationen" und "3.2
Kamera montieren"
1 Einleitung
1.4 Personalqualifikation und Schulung
16 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
1.4 Personalqualifikation und Schulung
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Auf-
stellung, dem Betrieb und der Instandhaltung der Maschine und der Zusatzgeräte vertraut sind und
über eine entsprechende Qualifikation verfügen, wie z.B.:
●
Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß
den Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder
zu kennzeichnen.
●
Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch einer angemessenen Sicherheitsausrüstung.
●
Die Schulung in Erster Hilfe.
2 Kurzbeschreibung
2.1 Produktbeschreibung
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
17
2 Kurzbeschreibung
2.1 Produktbeschreibung
An den Maschinen der X-Serie S bis Maschinen-Nr. Gxxxx können optional ein oder zwei statio-
näre Kameras vom Typ "IC-Kamera Typ 33" und "FC-Kamera Typ 25" eingebaut werden. Es kön-
nen ausschließlich stationäre Kameras ohne GigE verwendet werden.

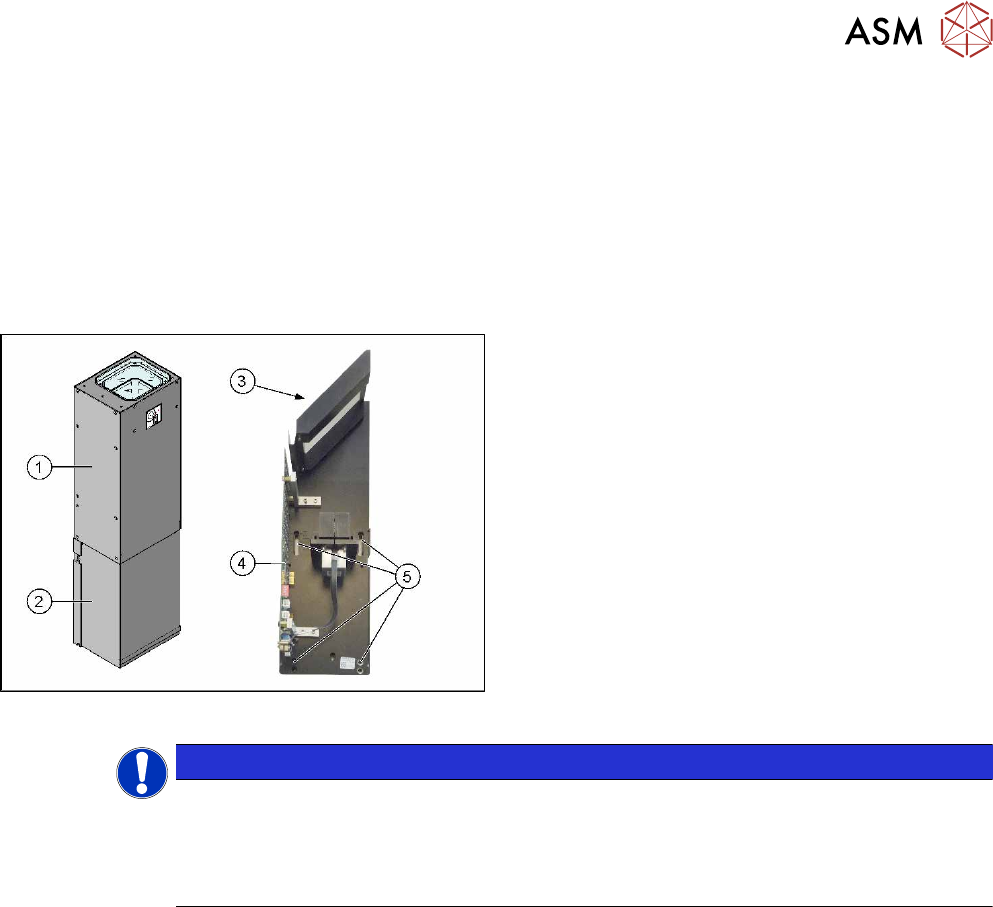

Kameraaufbau
Am Beispiel Typ 33
Aufbau der stationären Kamera
1. Kameraoberteil (Beleuchtungseinheit)
2. Kameraunterteil
3. Spiegel
4. Kameraelektronik
5. Öffnungen für Befestigungsschrauben
HINWEIS
Das Kamera-Oberteil ist dem Kamera-Unterteil fest zugeordnet!
Das Kamera-Oberteil darf nicht mit einem anderen Kamera-Unterteil verwendet werden.
Ober- und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen
nicht mit anderen Kameras getauscht werden. Die Serien- und Versionsnummern von
Kamera-Ober- und -Unterteil müssen identisch sein.
