3 Einbau
3.3 Kabel anschließen
40 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.3.1 IC-Kameras Typ 33 ab Version 03 bis 07
Wie die IC-Kamera Typ 33 angeschlossen wird, hängt davon ab, ob sie die einzige Kamera an
einem Stellplatz ist oder in Kombination mit einer FC-Kamera Typ 25 eingesetzt wird.
Für den eigenständigen Betrieb an einem Stellplatz siehe Abschnitt 3.3.1.1 "Kamera-Anschlüsse
Platine VLT33" [}40].
Für den Betrieb in Kombination mit einer FC-Kamera Typ 25 siehe in 3.3.3 "FC-Kameras Typ 25 ab
Version 05" [}42] den Abschnitt zum Anschluss an FC-Kameras Typ 25.
Allgemeines
Bei diesen Kameras befindet sich der CAN-Controller direkt auf der Treiberplatine.
3.3.1.1 Kamera-Anschlüsse Platine VLT33
Kamera-Anschlüsse
Bei eigenständigem Betrieb werden das Kamerakabel,
das CAN-Bus-Kabel und das Stromversorgungskabel
direkt angeschlossen.
1. CAN-Bus
2. Kamerakabel (Hotlinkkabel)
3. Kabel-Stromversorgung
► Verbinden Sie das Stromversorgungs-, das CAN-
Bus- und das Kamerakabel mit der Kamera.
3 Einbau
3.3 Kabel anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
41
Abb.9: Platine Vision LED Treiber VLT33 ab FS03
1 X3: Kamerabus zum Stationsrechner
Hotlinkkarte
2 CAN-Bus
3 Nicht Relevant 4 Vision Kabel 34-polig IC-Kamera
[03003439-xx] zum Vison Controller
Bei Maschinen bis Serien-Nr. B326
5 X4: Kabel Stromversorgung 6 X5: Kabel Stromversorgung
Brücke zu FC-Kamera
7 DIP-Schalter 8 Nicht Relevant
9 Controller Steckkarte FS03 bis FS06 10 Nicht Relevant
11 Controller Onboard ab FS07
3 Einbau
3.3 Kabel anschließen
42 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.3.2 FC-Kameras Typ 25 ab Version 03
Allgemeines
Bei den Kameras mit Funktionsstand -03 befindet sich der CAN-Controller direkt auf der Treiber-
platine.
HINWEIS
Codierung des DIP-Schalters
Je nach Baureihe hat die Kamera für die Codierung einen 8-poligen oder einen 6-poligen
DIP-Schalter in der Kamera.
Kamera-Anschlüsse
Bei eigenständigem Betrieb wird das Kamerakabel, das CAN-Bus Kabel und die Stromversorgung
angeschlossen.

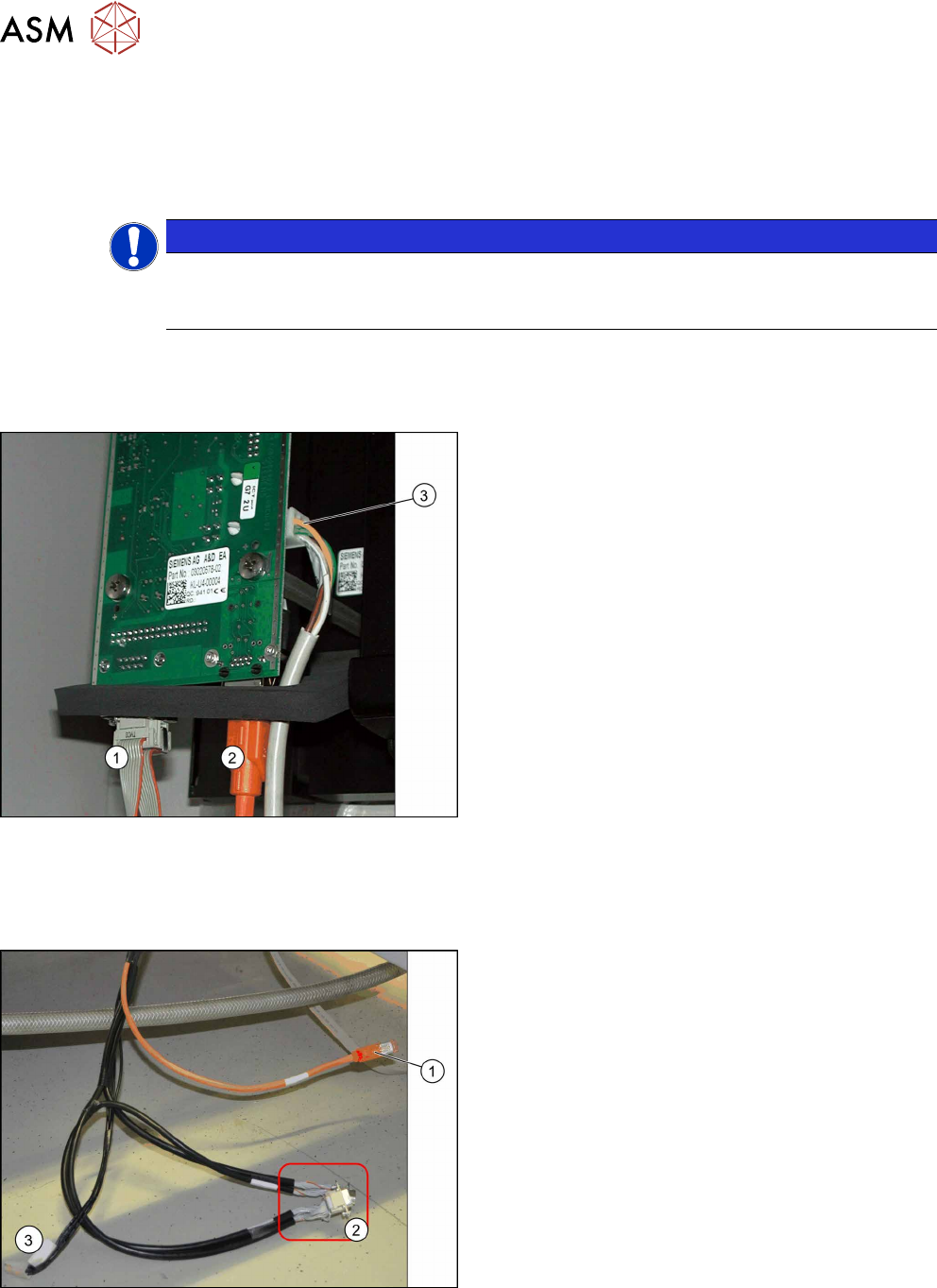

Kamera-Anschlüsse
1. CAN-Bus
2. Kamerakabel (Hotlinkkabel)
3. Kabel-Stromversorgung
3.3.3 FC-Kameras Typ 25 ab Version 05
Anschluss direkt an der Maschine
Kamera-Anschlüsse
1. Kamerakabel (Hotlinkkabel)
2. 2x CAN-Bus-Kabel (Für IC- und FC-Kamera)
3. Stromversorgung
In der Öffnung am Maschinenständer befinden sich
zwei CAN-Bus-Kabel(2), das Kamerakabel(1) (Hot-
linkkabel) und das Stromversorgungskabel(3).
► Stecken Sie das Kamerakabel(1), das CAN-Bus-
Kabel(2) und das Stromversorgungskabel(3)
entsprechend der jeweiligen Kamerakonfiguration
an die stationäre Kamera an.
