3 Einbau
3.1 Vorbereitende Arbeiten durchführen
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.1.1.2 Y-Puffer anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz die Länge der Y-Puffer verkürzen.
Länge der Y-Puffer an Tischposition 1
► Schrauben Sie den oberen roten Puffer mit Hilfe
eines Inbusschlüssels ab (1). Achten Sie beim
Lösen auf die Hülse.
► Setzen Sie den Inbusschlüssel jeweils in eine der
Hilfsbohrungen (2) und entfernen Sie das Mittel-
stück des Puffers.
► Wiederholen Sie die Schritte für den unteren Puf-
fer.
Länge der Y-Puffer an Tischposition 2
► Stecken Sie den roten Puffer wieder auf und
schrauben Sie diesen (1) fest.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
25
3.1.1.3 Eingreifschutz anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz den originalen Eingreifschutz durch die entsprechende kürzere Abdeckung links oder rechts
ersetzen.
Benötigte Teile
Menge Bezeichnung Artikelnummer
1 Abdeckung kurz rechts an Stellplatz 1 und 3 03086067-xx
1 Abdeckung kurz links an Stellplatz 2 und 4 03086070-xx
Umbau
Eingreifschutz links bei Tischposition 1
► Entfernen Sie die Schrauben an den Positio-
nen(1) bis(4).
► Entfernen Sie die Abstandsbolzen unterhalb der
Positionen(2) und(3).
Die beiden Abstandsbolzen an den Positionen(5)
und(6) bleiben stehen.
Kurze Abdeckungen links und rechts an Tischposition 2
► Setzen Sie die kurze Abdeckung ein:
ð Abdeckung kurz rechts an Stellplatz 1 und 3
ð Abdeckung kurz links an Stellplatz 2 und 4
► Verschrauben Sie die Abdeckung jeweils an den
Positionen(1) und(2) mit den Abstandsbolzen.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
26 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016

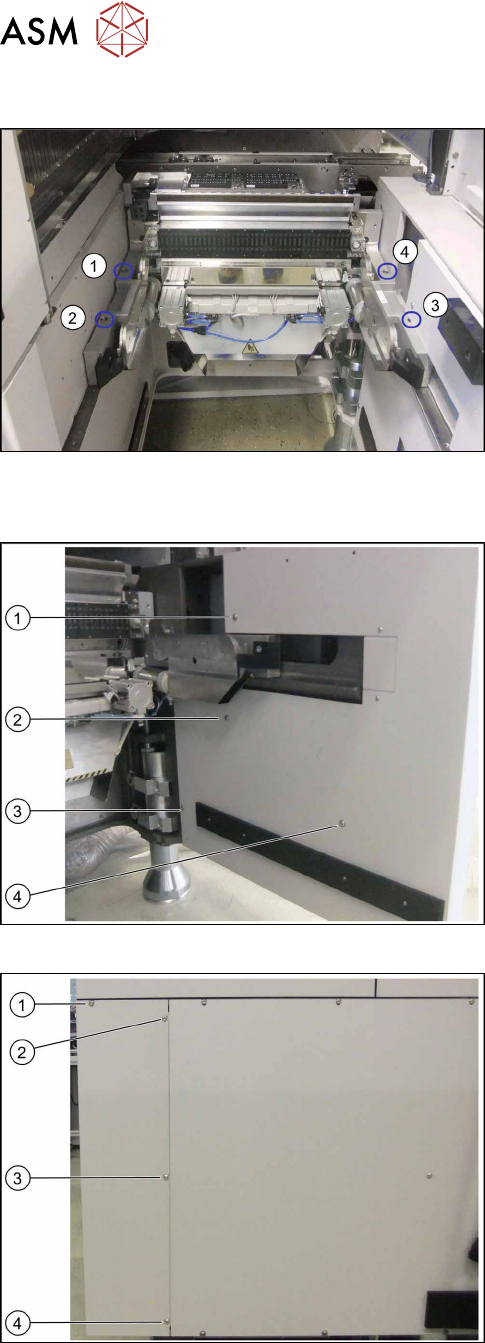

3.1.1.4 BE-Wageneinzug nach außen versetzen
Stellplatz 4 an X4i S –an erster Tischposition
(1) bis (4): Positionen der Befestigungsschrauben des
BE-Wageneinzugs
Um die Schraube an Position(3) zugänglich zu ma-
chen, ist es nötig, die äußere Seitenverkleidung aus-
zubauen.
Siehe auch: 4.4.1 "Einbaupositionen BE-Einzug und
manueller Tisch (Tischpositionen)" [}55]
Seitenverkleidung ausbauen
Stellplatz 4 an X4i S –Seitenverkleidung Innenseite
(1) bis (3): Positionen der Befestigungsschrauben
► Entfernen Sie die Schrauben an den Positio-
nen(1) bis(4).
Stellplatz 4 an X4i S –Seitenverkleidung Außenseite
(1) bis (4): Positionen der Befestigungsschrauben
► Enfernen Sie die Schraube an Position(1).
► Lockern Sie die Schrauben an den Positionen(2)
bis(4).
► Nehmen Sie die Seitenverkleidung ab.
