3 Einbau 3.6 Sensor Abfrage Abwurfbehälter montieren Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 49 Halter befestigen ► Setzen Sie den Halt…

3 Einbau

3.5 BE-Abwurfbehälter montieren

48 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 06/2016

Einbau an Stellplatz 2 und 3

Anschraubpunkte

► Für die Anbringung des Abwurfbehälters benö-

tigen Sie an Stellplatz 2 und 3 die Anschraub-

punkte(1) (hier am Beispiel von Stellplatz3).

Halteblech befestigen

► Befestigen Sie das Halteblech (1) mit 2 x Schrau-

ben M6 x12(03042572-xx) an den Anschraub-

punkten.

3 Einbau

3.6 Sensor Abfrage Abwurfbehälter montieren

Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 06/2016

49

Halter befestigen

► Setzen Sie den Halter Abwurfbehälter (1) auf das

Halteblech(2) und schrauben Sie ihn mit 2 x

Schrauben M6x12 [03042572‑xx] an den Bohrlö-

chern(3) fest.

► Fahren Sie fort mit dem Einbau des Sensors Ab-

frage Abwurfbehälter (siehe 3.6 "Sensor Abfrage

Abwurfbehälter montieren" [}49]).

3.6 Sensor Abfrage Abwurfbehälter montieren

Abb.10: Sensor Abfrage Abwurfbehälter

1 Stromanschluss 2 Kürzeres Kabelende

3 Schrauben zu Befestigung des Haltewin-

kels

4 Haltewinkel

5 Sensor „S1“ am kürzeren Kabelende 6 Edelstahlschrauben zur Befestigung des

Sensors

7 Längeres Kabelende mit Sensor „S2“

3 Einbau

3.6 Sensor Abfrage Abwurfbehälter montieren

50 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 06/2016

Einbau

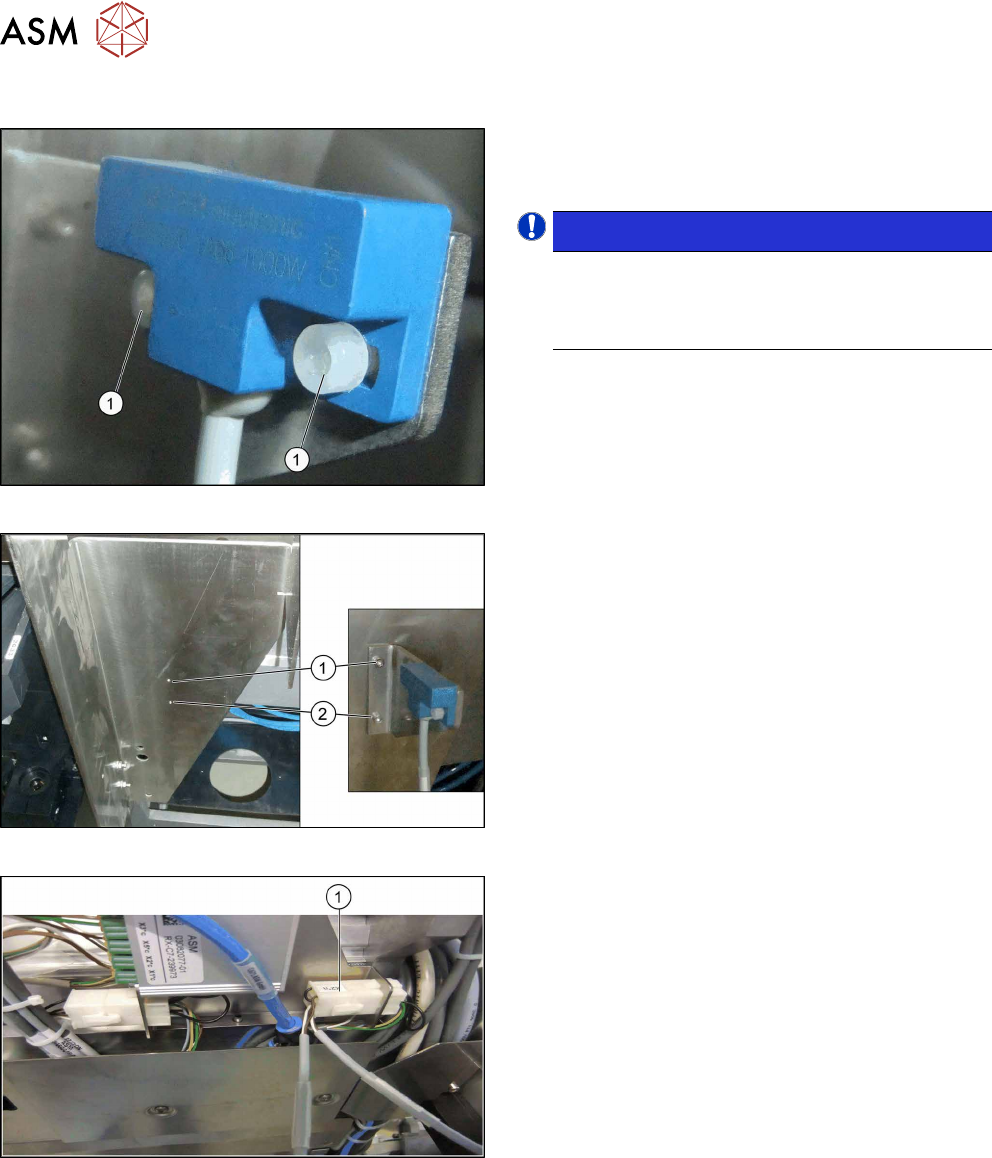

Sensor befestigen

► Befestigen Sie den Sensor am Haltewinkel mit

Hilfe von zwei den Edelstahlschrauben (1) (im

Bild anhand von Kunststoffschrauben gezeigt).

 HINWEIS!

Verwenden Sie an allen Stellplätzen ohne MTC

den Sensor am kürzeren Kabelende. Verwenden

Sie an Stellplatz 2 mit MTC (möglich an X3 S

und X4 S) den Sensor am längeren Kabelende.

.

Haltewinkel befestigen

► Befestigen Sie den Haltewinkel am Halter

Abwurfbehälter an den Positionen (1) und (2).

Strom anschließen

► Schließen Sie den Stromanschluss am BE-Wa-

geneinzug an den Stecker "X2*n" (1).

► Bei der X4 S mit MTC an Stellplatz 2 wird das

lange Kabel vom Stellplatz 3 durch den Maschi-

nenständer zu Stellplatz zwei gelegt und der

Sensor S2 am großen Abwurfbehälter montiert
