3 Einbau
3.5 BE-Abwurfbehälter montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
47
Abwurfbehälter-Halter montieren
► Montieren Sie den Halter Abwurfbehälter (1) mit
zwei Muttern M5 (selbst sichernd mit Flansch,
drehbar) (2).
► Fahren Sie fort mit dem Einbau des Sensors Ab-
frage Abwurfbehälter (siehe 3.6 "Sensor Abfrage
Abwurfbehälter montieren" [}49].
Benötigte Teile an Stellplatz 2 und 3
Teile
1. Links: Halteblech für den Halter des Abwurfbe-
hälters an Stellplatz 2 und 3
2. Rechts: Halter für Abwurfbehälter
3 Einbau
3.5 BE-Abwurfbehälter montieren
48 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Einbau an Stellplatz 2 und 3
Anschraubpunkte
► Für die Anbringung des Abwurfbehälters benö-
tigen Sie an Stellplatz 2 und 3 die Anschraub-
punkte(1) (hier am Beispiel von Stellplatz3).
Halteblech befestigen
► Befestigen Sie das Halteblech (1) mit 2 x Schrau-
ben M6 x12(03042572-xx) an den Anschraub-
punkten.
3 Einbau
3.6 Sensor Abfrage Abwurfbehälter montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
49

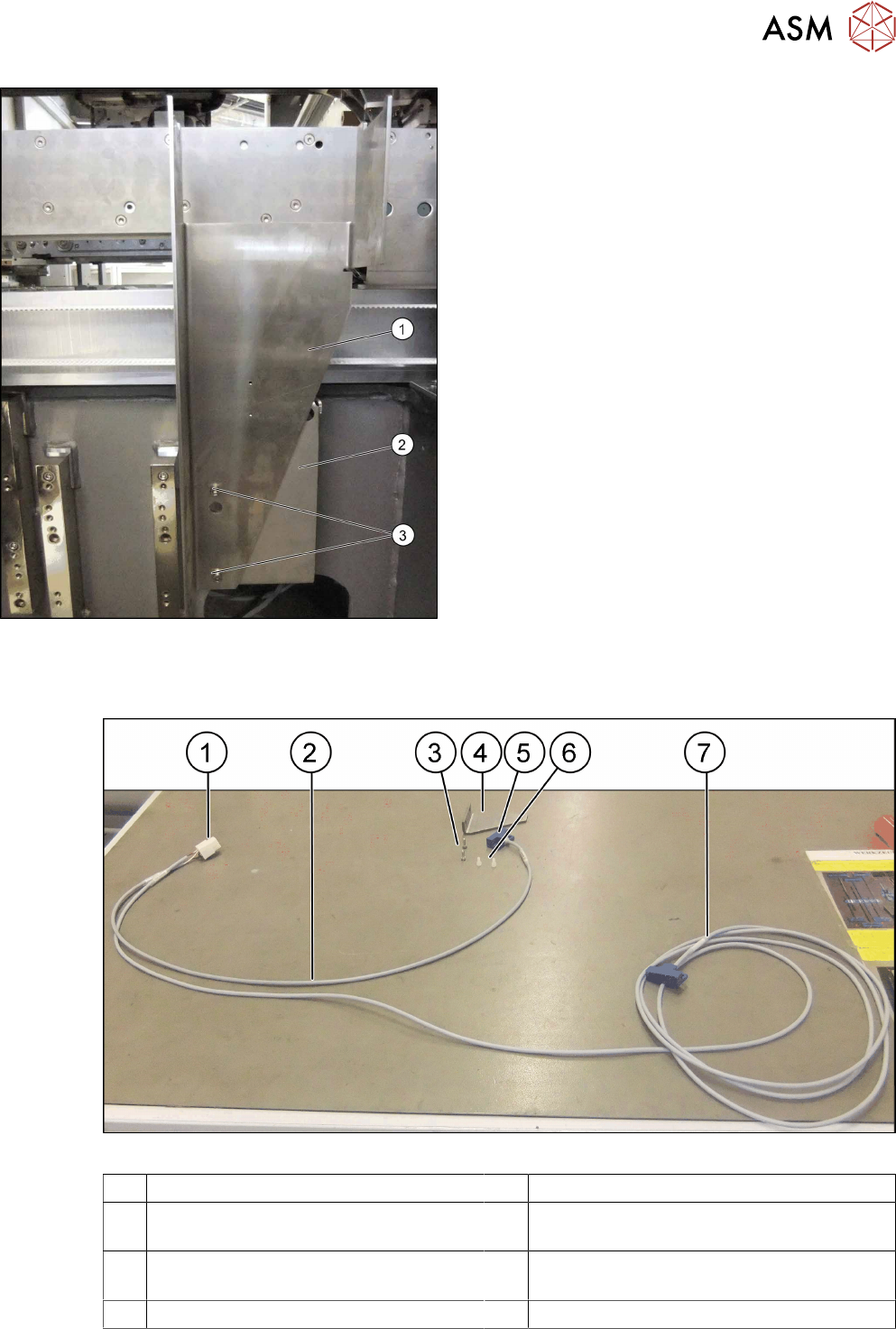

Halter befestigen
► Setzen Sie den Halter Abwurfbehälter (1) auf das
Halteblech(2) und schrauben Sie ihn mit 2 x
Schrauben M6x12 [03042572‑xx] an den Bohrlö-
chern(3) fest.
► Fahren Sie fort mit dem Einbau des Sensors Ab-
frage Abwurfbehälter (siehe 3.6 "Sensor Abfrage
Abwurfbehälter montieren" [}49]).
3.6 Sensor Abfrage Abwurfbehälter montieren
Abb.10: Sensor Abfrage Abwurfbehälter
1 Stromanschluss 2 Kürzeres Kabelende
3 Schrauben zu Befestigung des Haltewin-
kels
4 Haltewinkel
5 Sensor „S1“ am kürzeren Kabelende 6 Edelstahlschrauben zur Befestigung des
Sensors
7 Längeres Kabelende mit Sensor „S2“
