3 Einbau 3.1 Vorbereitende Arbeiten durchführen 28 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 BE-Wageneinzug hinter zweiter Tischposition …
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
27
BE-Wageneinzug versetzen
(1) und (2) Befestigungsschrauben auf der linken Sei-
te des BE-Wageneinzugs
► Entfernen Sie auf der linken und rechten Seite
des BE-Wageneinzugs jeweils die beiden Befes-
tigungsschrauben mit einem Inbusschlüssel oder
einem T-Griff.
Befestigungspunkt am Maschinenständer
► Entfernen Sie an Position(1) den Kabelbinder.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
28 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
BE-Wageneinzug hinter zweiter Tischposition sichern
► Versetzten Sie den BE-Wageneinzug um ca.
125mm nach außen, also ein Lochbild weiter
nach hinten.
► Sichern Sie den BE-Wageneinzug auf jeder Seite
mit zwei Schrauben(1) bis(4).
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
29
3.2 Kamera montieren
Konfigurationen
IC-Kameras Typ 33 können an allen vier Stellplätzen eingebaut werden (Ausnahme: An der X4i S
ist kein Einbau am BB1 möglich).
FC-Kameras Typ 25 können nur an den Stellplätzen 2 und 3 eingebaut werden und nur in Kombi-
nation mit der IC Kamera Typ 33.

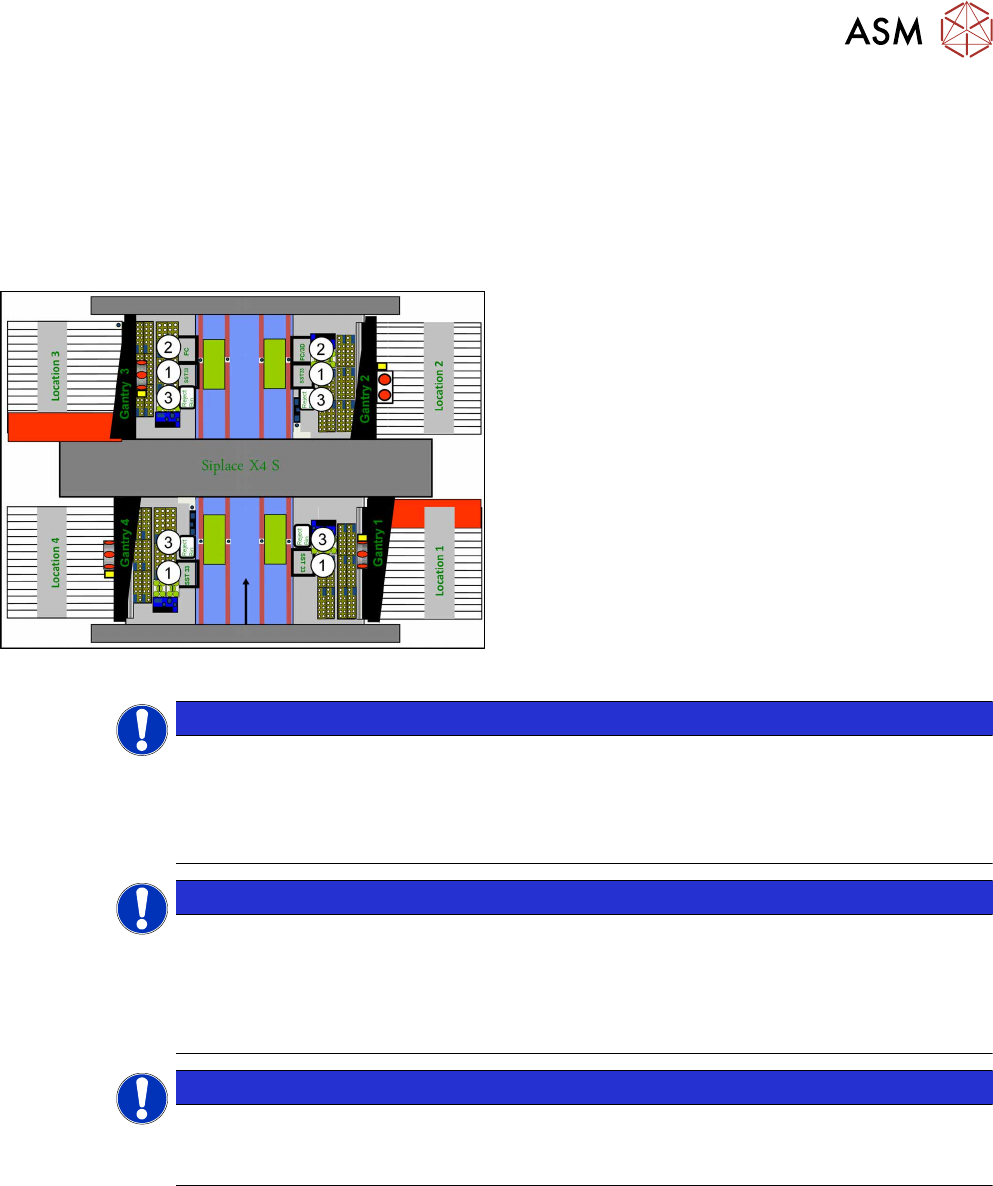

Einbaulage Kameras (am Beispiel der X4 S)
1. IC-Kamera Typ 33
2. FC-Kamera / 3D-Koplan (nur Stellplatz2)
3. BE-Abwurfbehälter
Location 1 bis Location 4: Stellplatz 1 bis 4
HINWEIS
TwinHead
Die FC-Kamera und das 3D-Koplanmodul sind nur mit einem TwinHead möglich. Dabei
kann an einem Stellplatz immer nur eine dieser beiden Optionen eingebaut werden, also
entweder die FC-Kamera oder das 3D-Koplanmodul und nur in Kombination mit der IC-
Kamera.
HINWEIS
CPP-Kopf
► Ein 3D-Koplanmodul kann zusammen mit einer IC-Kamera und einem CPP-Kopf ein-
gebaut werden.
► Die Kombination einer IC-Kamera mit einer FC-Kamera und einem CPP-Kopf ist nicht
möglich.
HINWEIS
3D-Koplan
Wenn ein 3D-Koplan montiert ist, nur möglich am Stellplatz 2, ist auch die stationäre
Kamera (IC-Kamera) am Stellplatz2 zu montieren.
