3 Einbau
3.4 Kameraabdeckung aufsetzen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
45
3.4 Kameraabdeckung aufsetzen
Kameraabdeckung (am Beispiel von Stellplatz 2 mit
IC-Kamera (1) und FC-Kamera (2))
► Hängen Sie jeweils das Gehäuse des Kamera-
Unterteils ein.
► Setzen Sie vorsichtig das Kamera-Oberteil (Be-
leuchtungseinheit) auf das Unterteil der Kamera.
► Prüfen Sie, ob das Kamera-Oberteil bis zum
Anschlag eingeschoben wurde.
ð An Stellplatz 1 bis 4 muss die Oberkante der
Kamera ca. 5 mm unter der Oberkante des
Leiterplattentransportes liegen (3).
► Achten Sie darauf, dass die Glasfläche sauber
ist. Reinigen Sie den Spiegel/Glasfläche ggf. mit
einem Mikrofasertuch.
HINWEIS
Vertauschen der Kameragehäuse bei mehr als einer Kamera
Achten Sie beim Aufsetzen der Abdeckung und der Beleuchtungseinheit darauf, diese nicht
mit der einer anderen Kamera zu vertauschen.
3 Einbau
3.5 BE-Abwurfbehälter montieren
46 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.5 BE-Abwurfbehälter montieren
Bei der Option "Stationäre Kamera für CPP-Kopf" muss ein zusätzlicher Abwurfbehälter für Bauele-
mente >36x36mm montiert werden. Dieser ist identisch zum TwinHead-Abwurfbehälter.
Dieser Abwurfbehälter ist im Lieferumfang der stationären Kamera und des HRK für den TwinHead
enthalten.
Benötigte Teile an Stellplatz 1 und 4
Teile
Winkel Halter und Befestigungsmaterial für Abwurfbe-
hälter an Stellplatz 1 und 4
Einbau an Stellplatz 1 und 4
Winkelhalter montieren
► Montieren Sie den Winkelhalter (1) mit zwei
Schrauben M6x12 [03042572-xx] an dem
Winkelhalter (2) an die rechte Seite der
Distanzplatte (3).
3 Einbau
3.5 BE-Abwurfbehälter montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
47

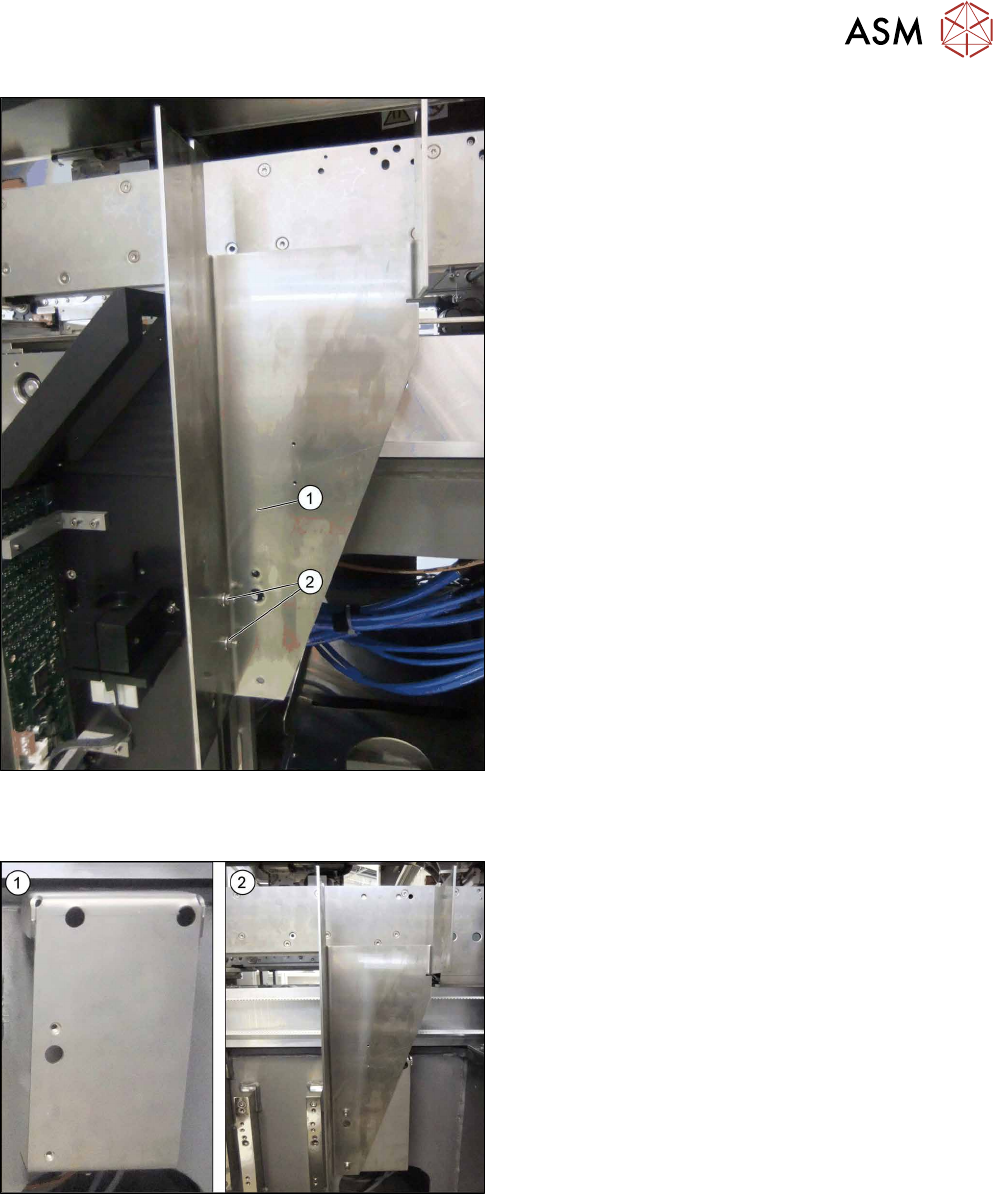

Abwurfbehälter-Halter montieren
► Montieren Sie den Halter Abwurfbehälter (1) mit
zwei Muttern M5 (selbst sichernd mit Flansch,
drehbar) (2).
► Fahren Sie fort mit dem Einbau des Sensors Ab-
frage Abwurfbehälter (siehe 3.6 "Sensor Abfrage
Abwurfbehälter montieren" [}49].
Benötigte Teile an Stellplatz 2 und 3
Teile
1. Links: Halteblech für den Halter des Abwurfbe-
hälters an Stellplatz 2 und 3
2. Rechts: Halter für Abwurfbehälter
