3 Einbau
3.6 Sensor Abfrage Abwurfbehälter montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
49
Halter befestigen
► Setzen Sie den Halter Abwurfbehälter (1) auf das
Halteblech(2) und schrauben Sie ihn mit 2 x
Schrauben M6x12 [03042572‑xx] an den Bohrlö-
chern(3) fest.
► Fahren Sie fort mit dem Einbau des Sensors Ab-
frage Abwurfbehälter (siehe 3.6 "Sensor Abfrage
Abwurfbehälter montieren" [}49]).
3.6 Sensor Abfrage Abwurfbehälter montieren
Abb.10: Sensor Abfrage Abwurfbehälter
1 Stromanschluss 2 Kürzeres Kabelende
3 Schrauben zu Befestigung des Haltewin-
kels
4 Haltewinkel
5 Sensor „S1“ am kürzeren Kabelende 6 Edelstahlschrauben zur Befestigung des
Sensors
7 Längeres Kabelende mit Sensor „S2“
3 Einbau
3.6 Sensor Abfrage Abwurfbehälter montieren
50 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Einbau
Sensor befestigen
► Befestigen Sie den Sensor am Haltewinkel mit
Hilfe von zwei den Edelstahlschrauben (1) (im
Bild anhand von Kunststoffschrauben gezeigt).
HINWEIS!
Verwenden Sie an allen Stellplätzen ohne MTC
den Sensor am kürzeren Kabelende. Verwenden
Sie an Stellplatz 2 mit MTC (möglich an X3 S
und X4 S) den Sensor am längeren Kabelende.
.
Haltewinkel befestigen
► Befestigen Sie den Haltewinkel am Halter
Abwurfbehälter an den Positionen (1) und (2).
Strom anschließen
► Schließen Sie den Stromanschluss am BE-Wa-
geneinzug an den Stecker "X2*n" (1).
► Bei der X4 S mit MTC an Stellplatz 2 wird das
lange Kabel vom Stellplatz 3 durch den Maschi-
nenständer zu Stellplatz zwei gelegt und der
Sensor S2 am großen Abwurfbehälter montiert
3 Einbau
3.7 Kalibrierteil-Halter an X4i S montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
51

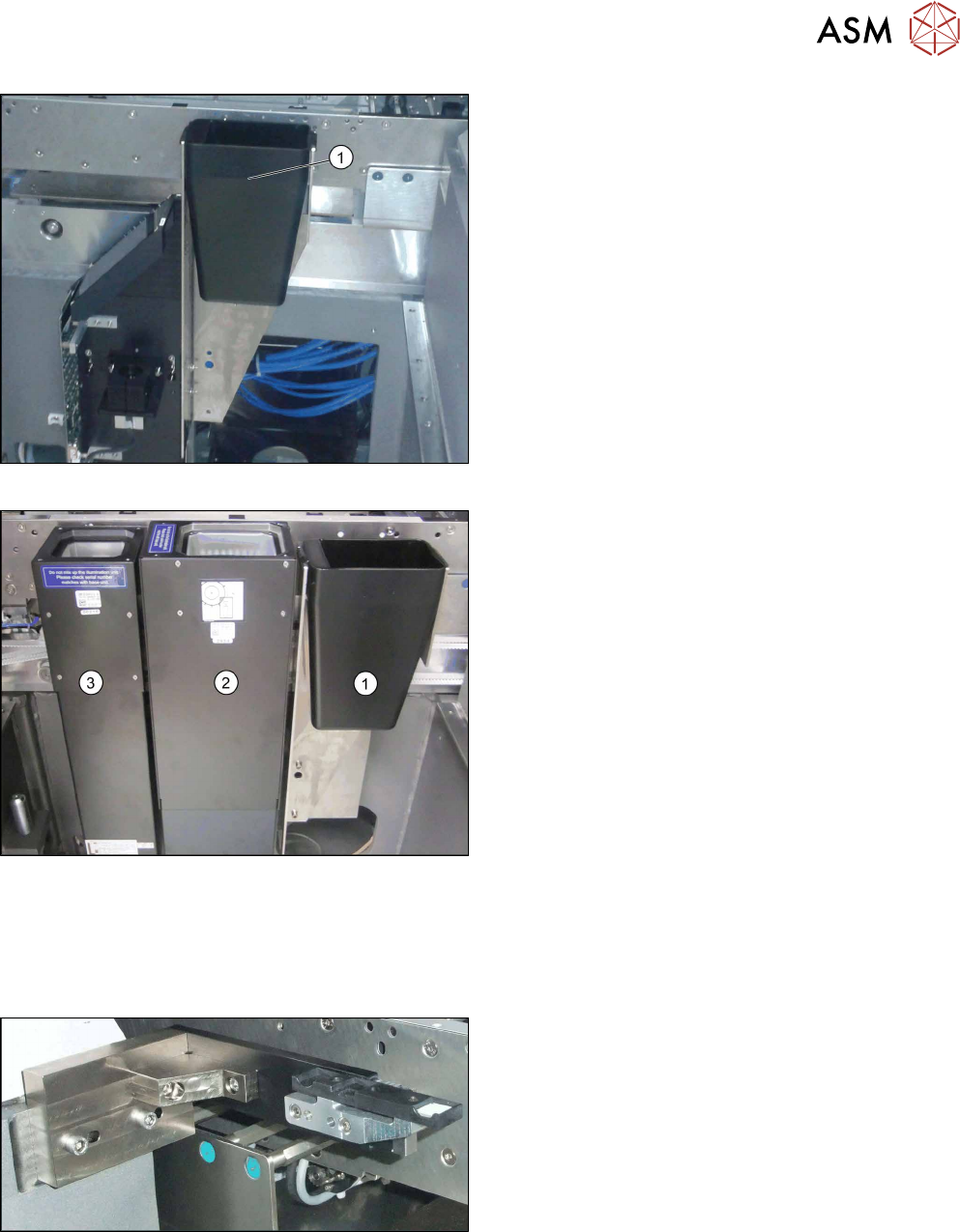

Abwurfbehälter einsetzen
► Setzen Sie den Abwurfbehälter (1) ein (am Bei-
spiel von Stellplatz1).
Abwurfbehälter einsetzen
► Hängen Sie den Abwurfbehälter (1) neben der
IC-Kamera (2) und der FC-Kamera (3) in den
Halter ein (am Beispiel von Stellplatz 3).
3.7 Kalibrierteil-Halter an X4i S montieren
An Maschinen der Typen X3 S und X4 S ist der Kalibrierteil-Halter bereits vorinstalliert. An Maschi-
nen des Typs X4i S muss er nachträglich eingebaut werden.
Kalibrierteil-Halter
► Bauen Sie an Maschinen des Typs X4i S den
Kalibrierteil-Halter an allen Stellplätzen ein, an
denen eine stationäre Kamera installiert wurde.
