3 Einbau 3.2 Kamera montieren 38 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 Distanzplatten einbauen FC oben Auf der Oberseite und der Unte…
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
37
Distanzplatten für die Stellplätze 2 und 3
Distanzplatte
Schmale Distanzplatten für die Stellplätze 2 und 3
Korrekte Beschriftung der Distanzplatten
VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten mit
falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit der Abbil-
dung.
Wenn die Beschriftung nicht mit der Abbildung
übereinstimmt, dann korrigieren Sie die Beschrif-
tung.
●
– FC: Diese Seite muss für FC-Kameras und
Q10-Magazine (Smart Pin Support) oben
sein.
– IC: Diese Seite muss für IC-Kameras oben
sein.
3 Einbau
3.2 Kamera montieren
38 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Distanzplatten einbauen
FC oben
Auf der Oberseite und der Unterseite der Distanzplat-
ten befinden sich die Beschriftungen IC und FC.
Für den Einbau einer FC-Kamera muss der Schriftzug
FC(1) nach oben zeigen.
Distanzplatten einbauen
► Befestigen Sie die Distanzplatten mit den
Schrauben (M6x45) an den Anschraubpunkten
im Maschinenständer(1). Achten Sie darauf,
dass die Beschriftung FC nach oben zeigt.
► Drehen Sie an Position (2) die beiden Schrauben
M6x25 [03042575-xx] für die Aufhängung der
Kamera ein, und zwar so weit, dass der Schrau-
benschaft ca. 15mm über die Halterung hinaus
steht.
3.2.3.2 Markenplatte einbauen
Markenplatte (am Beispiel X-Serie S bis Nr. Gxxxx)
► Montieren Sie die die Markenplatte
[03077911‑xx] mit vier Befestigungsschrauben
M6x12 [03045087‑xx].
3 Einbau
3.3 Kabel anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
39
3.2.3.3 FC-Kamera Typ 25: Kameramodul befestigen
Kamera aufsetzen
► Setzen Sie die Kamera auf die Distanzplatten
und verschrauben Sie diese mit 4x M6x25-
Schrauben [03042575‑xx](1).
Stellplätze 2 und 3
► Fahren Sie fort mit dem Verkabeln der Kamera (siehe Abschnitt 3.3 "Kabel anschlie-
ßen" [}39]).
3.3 Kabel anschließen
Elektrische Anschlüsse

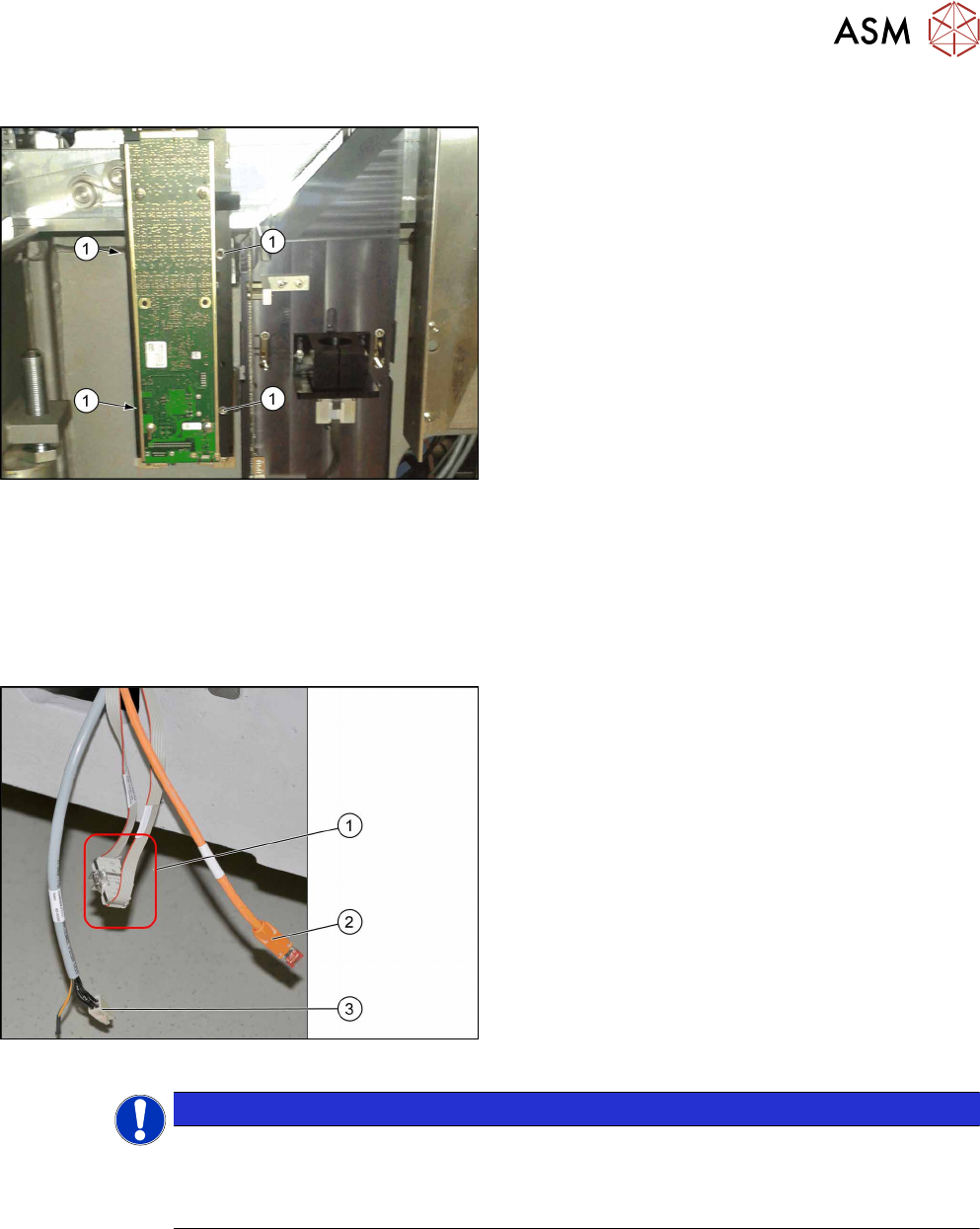

1. CAN-Bus-Kabel
2. Kamerakabel (Hotlinkkabel, orange)
3. Stromversorgung
In der Öffnung am Maschinenständer befindet sich
das CAN-Bus-Kabel (1), das Kamerakabel (2)
(Hotlinkkabel) und das Stromversorgungskabel (3).
Das CAN-Bus-Kabel ist zusammengesteckt (CAN-Bus
Schleife). Das im Nachrüstsatz mitgelieferte CAN-Bus-
Kabel [03050550-xx] dient zum Anschluss des CAN-
Bus-Kabels (1) an die Kamera.
HINWEIS
Anschluss von IC- und FC-Kamera
FC-Kameras Typ 25 sind ab Version 05 mit einem Multiplexer ausgestattet. Beim Einbau
einer IC- und einer FC-Kamera an Stellplatz 2 oder 3 werden beide Kameras in Reihe
geschaltet.
