3 Einbau 3.2 Kamera montieren 32 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 3.2.2.1 Distanzplatten einbauen Die Distanzplatten werden an d…
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
31
3.2.1.2 Kodierung des DIP-Schalters (6-polig)
DIP-Schalter einstellen
► Stellen Sie den DIP-Schalter(1) an der Kamera
ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Reset – Nicht ändern!
2 OFF ON OFF ON Portal-ID 0
3 OFF OFF ON ON Portal-ID 1
4 OFF OFF OFF OFF OFF = SMD LED
ON = Standard LED
Dieser Schalter wird voreinge-
stellt ausgeliefert. Nicht ändern!
5 OFF OFF OFF OFF CAN-Terminator – Nicht ändern!
6 x x x x x x x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
3.2.2 IC-Kamera Typ 33 einbauen
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
Der Einbau der Distanzplatten und die Befestigung der Kameras ist im Prinzip an allen Stellplätzen
gleich. Auf Unterschiede wird im Folgenden ausdrücklich hingewiesen.
► Stellen Sie vor dem Einbau sicher, dass die Jumpereinstellung der einzubauenden Kamera
korrekt ist (siehe 3.2.1 "Jumpereinstellung an Kamera anpassen" [}30]).
Sehen Sie dazu auch...
2 3.2.3.1 "Distanzplatten einbauen" [}36]
2 3.2.2.2 "IC-Kamera Typ 33: Kameramodul befestigen" [}35]
3 Einbau
3.2 Kamera montieren
32 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.2.2.1 Distanzplatten einbauen
Die Distanzplatten werden an den entsprechenden Anschraubpunkten im Maschinenständer befes-
tigt. An den Stellplätzen 2 und 3 werden schmale Distanzplatten verwendet, an den Stellplätzen 1
und 4 werden breite Distanzplatten verwendet.
Anschraubpunkte an Stellplatz 2 und 3
Abb.5: Anschraubpunkte an Stellplatz 2 (links) und 3 (rechts)
1. Anschraubpunkte für den Abwurfbehälter
2. Anschraubpunkte für die IC-Kamera Typ 33
3. Anschraubpunkte für die FC-Kamera Typ 25
Die Anschraubpunkte sind an Stellplatz 2 und 3 spiegelverkehrt. Verwenden Sie an Stellplatz 2 je-
weils die linken Bohrungen.
Anschraubpunkte an Stellplatz 1 und 4
Abb.6: Anschraubpunkte an Stellplatz 1 (links) und 4 (rechts)
1. Anschraubpunkte für die IC-Kamera Typ 33
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
33

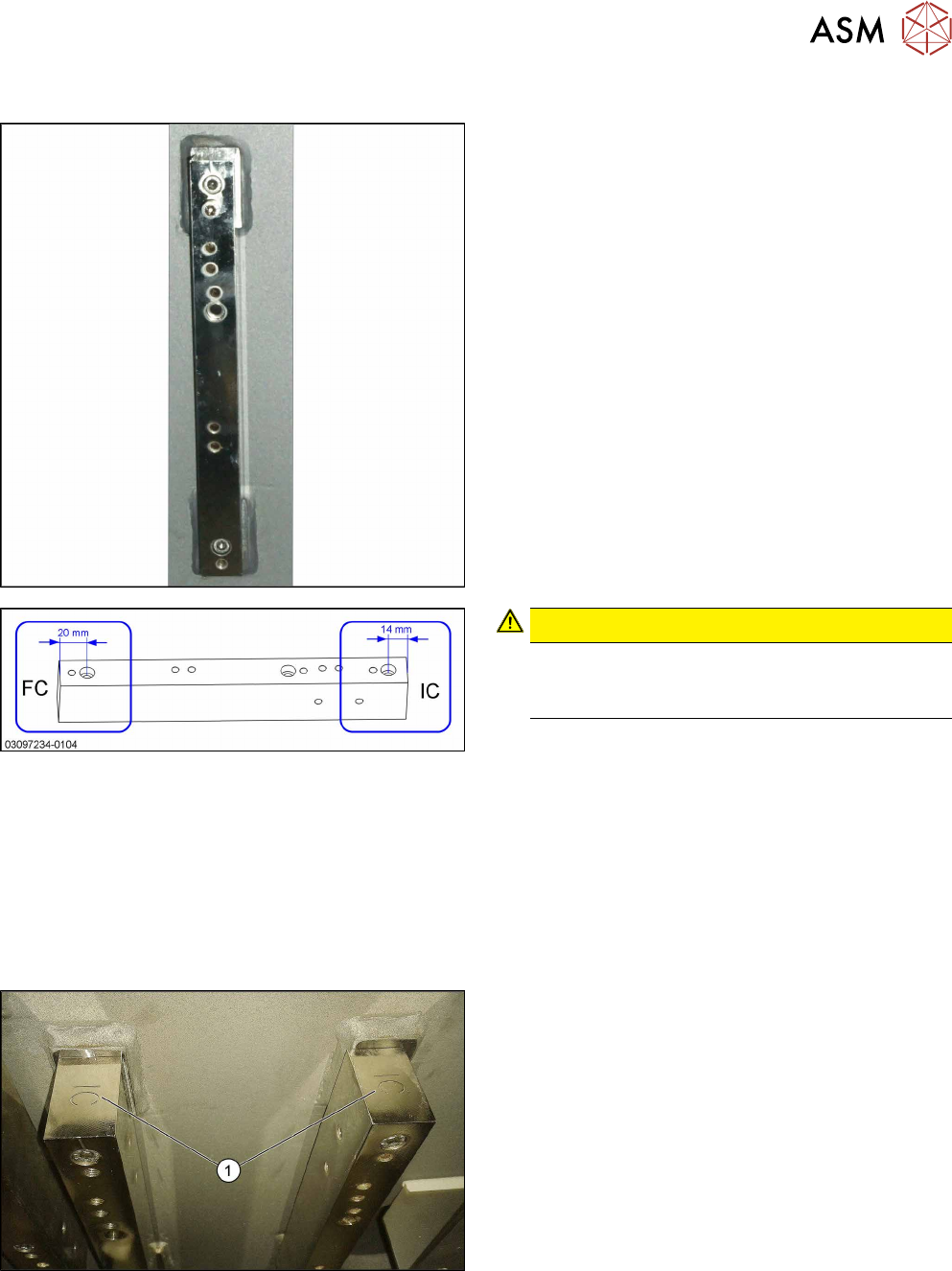

Distanzplatten für die Stellplätze 2 und 3
Schmale Distanzplatten für die Stellplätze 2 und 3
Korrekte Beschriftung der Distanzplatten
VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten mit
falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit der Abbil-
dung.
Wenn die Beschriftung nicht mit der Abbildung
übereinstimmt, dann korrigieren Sie die Beschrif-
tung.
●
– FC: Diese Seite muss für FC-Kameras und
Q10-Magazine (Smart Pin Support) oben
sein.
– IC: Diese Seite muss für IC-Kameras oben
sein.
IC oben
Auf der Oberseite und der Unterseite der Distanzplat-
ten befinden sich die Beschriftungen IC und FC.
Bei Einbau einer IC-Kamera muss der Schriftzug
IC(1) nach oben zeigen.
