3 Einbau 3.2 Kamera montieren 34 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 Distanzplatten für Stellplätze 1 und 4 Distanzplatten Breite D…
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
33
Distanzplatten für die Stellplätze 2 und 3
Schmale Distanzplatten für die Stellplätze 2 und 3
Korrekte Beschriftung der Distanzplatten
VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten mit
falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit der Abbil-
dung.
Wenn die Beschriftung nicht mit der Abbildung
übereinstimmt, dann korrigieren Sie die Beschrif-
tung.
●
– FC: Diese Seite muss für FC-Kameras und
Q10-Magazine (Smart Pin Support) oben
sein.
– IC: Diese Seite muss für IC-Kameras oben
sein.
IC oben
Auf der Oberseite und der Unterseite der Distanzplat-
ten befinden sich die Beschriftungen IC und FC.
Bei Einbau einer IC-Kamera muss der Schriftzug
IC(1) nach oben zeigen.
3 Einbau
3.2 Kamera montieren
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Distanzplatten für Stellplätze 1 und 4
Distanzplatten
Breite Distanzplatte für die Stellplätze 1 und 4 mit ge-
steckten Schrauben zur Befestigung am Maschinen-
ständer
Distanzplatten einbauen
Abb.7: Links: Stellplatz 2 und 3; rechts: Stellplatz 1 und 4
► Befestigen Sie die Distanzplatten mit den Schrauben (M6x45) an den Anschraubpunkten im
Maschinenständer(1). Achten Sie darauf, dass die Beschriftung IC nach oben zeigt.
► Drehen Sie an Position (2) die beiden Schrauben M6x25 [03042575-xx] für die Aufhängung
der Kamera ein, und zwar so weit, dass der Schraubenschaft ca. 15mm über die Halterung
hinaus steht.
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
35
3.2.2.2 IC-Kamera Typ 33: Kameramodul befestigen

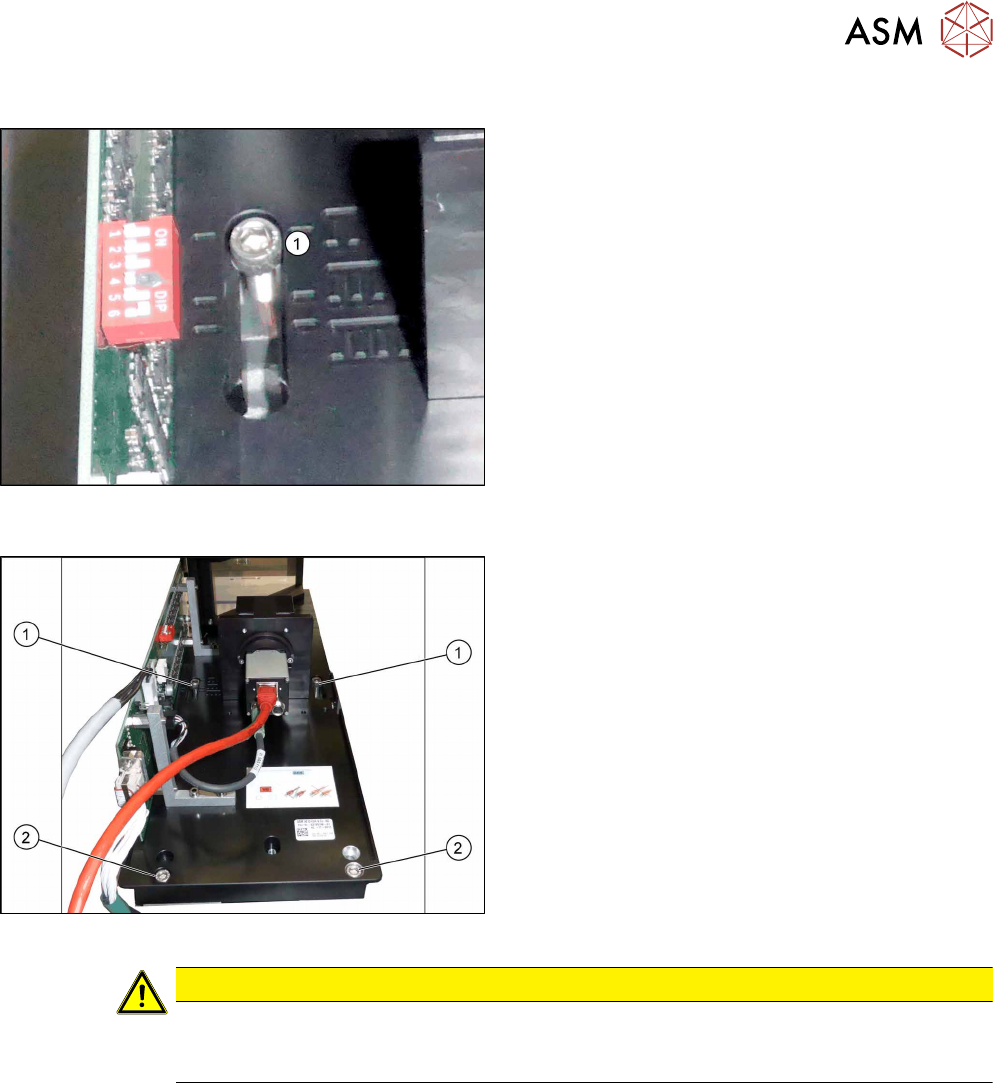

Markierungen für die unterschiedlichen Einbauhöhen
(1)
► Hängen Sie die Kamera auf die Schrauben an
den Distanzplatten.
Kameraunterteil
► Hängen Sie das Kameraunterteil mit den oberen
Schraubenöffnungen (1) in diese beiden Schrau-
ben ein. (Schlüssellochprinzip für Kamera Typ 33
ab Version 06.)
► Bringen Sie das Kameraunterteil mit den beiden
unteren Schrauben (2) auf die richtige Einbauhö-
he auf Position I (1) und ziehen Sie alle vier
Schrauben fest.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht
Crash-Gefahr!
Stellplätze 2 und 3
► Wenn Sie keine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit
dem Verkabeln der Kamera (siehe Abschnitt 3.3 "Kabel anschließen" [}39]).
► Wenn Sie eine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit Ab-
schnitt 3.2.3 "FC-Kamera Typ 25 - Stellplatz 2 und 3 - einbauen" [}36]
Stellplätze 1 und 4
► Fahren Sie fort mit dem Verkabeln der Kamera (siehe Abschnitt 3.3 "Kabel anschlie-
ßen" [}39]).
