3.2.2.1 Distanzplatten einbauen
Die Distanzplatten werden an den entsprechenden Anschraubpunkten im Maschinenständer befes-
tigt. An den Stellplätzen 2 und 3 werden schmale Distanzplatten verwendet, an den Stellplätzen 1
und 4 werden breite Distanzplatten verwendet.
Anschraubpunkte an Stellplatz 2 und 3
Abb.5: Anschraubpunkte an Stellplatz 2 (links) und 3 (rechts)
1. Anschraubpunkte für den Abwurfbehälter
2. Anschraubpunkte für die IC-Kamera Typ 33
3. Anschraubpunkte für die FC-Kamera Typ 25
Die Anschraubpunkte sind an Stellplatz 2 und 3 spiegelverkehrt. Verwenden Sie an Stellplatz 2 je-
weils die linken Bohrungen.
Anschraubpunkte an Stellplatz 1 und 4
Abb.6: Anschraubpunkte an Stellplatz 1 (links) und 4 (rechts)
1. Anschraubpunkte für die IC-Kamera Typ 33
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
33
Distanzplatten für die Stellplätze 2 und 3
Schmale Distanzplatten für die Stellplätze 2 und 3
Korrekte Beschriftung der Distanzplatten
VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten mit
falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit der Abbil-
dung.
Wenn die Beschriftung nicht mit der Abbildung
übereinstimmt, dann korrigieren Sie die Beschrif-
tung.
●
– FC: Diese Seite muss für FC-Kameras und
Q10-Magazine (Smart Pin Support) oben
sein.
– IC: Diese Seite muss für IC-Kameras oben
sein.
IC oben
Auf der Oberseite und der Unterseite der Distanzplat-
ten befinden sich die Beschriftungen IC und FC.
Bei Einbau einer IC-Kamera muss der Schriftzug
IC(1) nach oben zeigen.
3 Einbau
3.2 Kamera montieren
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016

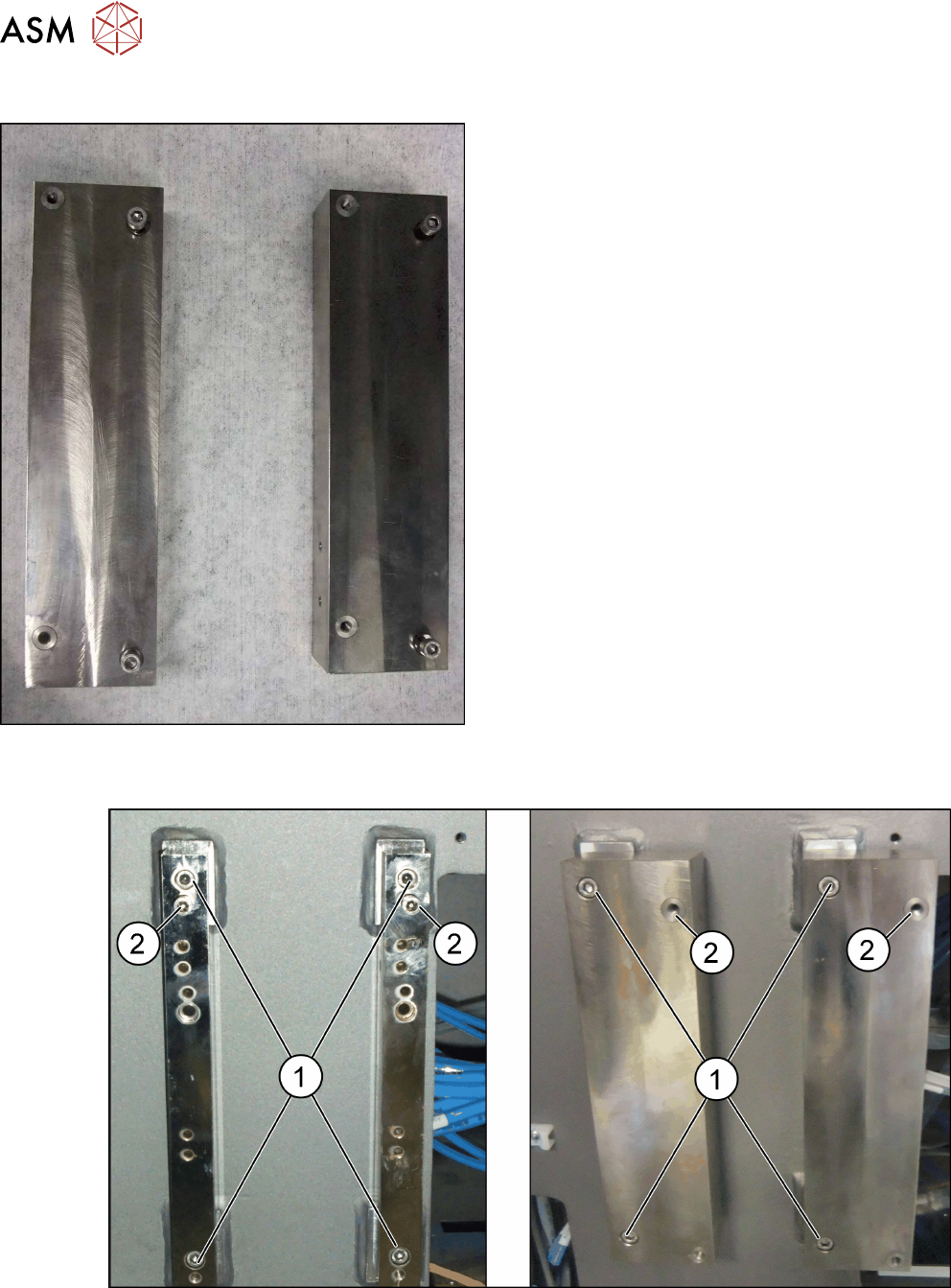

Distanzplatten für Stellplätze 1 und 4
Distanzplatten
Breite Distanzplatte für die Stellplätze 1 und 4 mit ge-
steckten Schrauben zur Befestigung am Maschinen-
ständer
Distanzplatten einbauen
Abb.7: Links: Stellplatz 2 und 3; rechts: Stellplatz 1 und 4
► Befestigen Sie die Distanzplatten mit den Schrauben (M6x45) an den Anschraubpunkten im
Maschinenständer(1). Achten Sie darauf, dass die Beschriftung IC nach oben zeigt.
► Drehen Sie an Position (2) die beiden Schrauben M6x25 [03042575-xx] für die Aufhängung
der Kamera ein, und zwar so weit, dass der Schraubenschaft ca. 15mm über die Halterung
hinaus steht.
