3 Einbau
3.1 Vorbereitende Arbeiten durchführen
26 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.1.1.4 BE-Wageneinzug nach außen versetzen

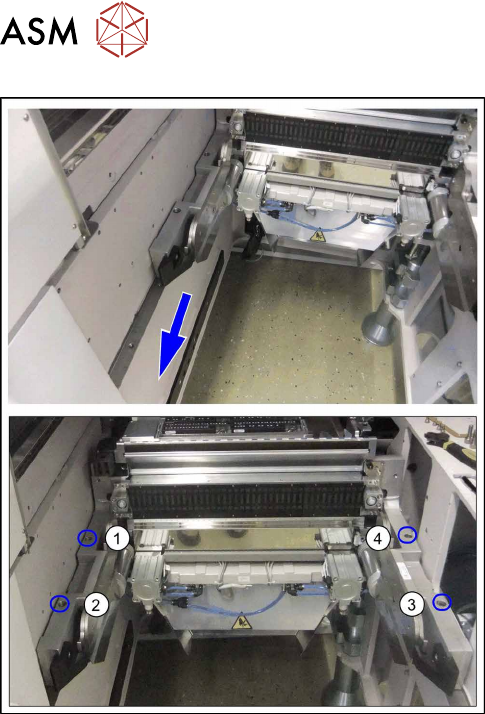

Stellplatz 4 an X4i S –an erster Tischposition
(1) bis (4): Positionen der Befestigungsschrauben des
BE-Wageneinzugs
Um die Schraube an Position(3) zugänglich zu ma-
chen, ist es nötig, die äußere Seitenverkleidung aus-
zubauen.
Siehe auch: 4.4.1 "Einbaupositionen BE-Einzug und
manueller Tisch (Tischpositionen)" [}55]
Seitenverkleidung ausbauen
Stellplatz 4 an X4i S –Seitenverkleidung Innenseite
(1) bis (3): Positionen der Befestigungsschrauben
► Entfernen Sie die Schrauben an den Positio-
nen(1) bis(4).
Stellplatz 4 an X4i S –Seitenverkleidung Außenseite
(1) bis (4): Positionen der Befestigungsschrauben
► Enfernen Sie die Schraube an Position(1).
► Lockern Sie die Schrauben an den Positionen(2)
bis(4).
► Nehmen Sie die Seitenverkleidung ab.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
27
BE-Wageneinzug versetzen
(1) und (2) Befestigungsschrauben auf der linken Sei-
te des BE-Wageneinzugs
► Entfernen Sie auf der linken und rechten Seite
des BE-Wageneinzugs jeweils die beiden Befes-
tigungsschrauben mit einem Inbusschlüssel oder
einem T-Griff.
Befestigungspunkt am Maschinenständer
► Entfernen Sie an Position(1) den Kabelbinder.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
28 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
BE-Wageneinzug hinter zweiter Tischposition sichern
► Versetzten Sie den BE-Wageneinzug um ca.
125mm nach außen, also ein Lochbild weiter
nach hinten.
► Sichern Sie den BE-Wageneinzug auf jeder Seite
mit zwei Schrauben(1) bis(4).
