2 Kurzbeschreibung
2.5 Lieferumfang
20 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
2.5 Lieferumfang
BE-Kamera Stationär P&P (Typ 33) 55x45 [00519893Sxx]
Menge Bezeichnung Art.-Nr.
1 BE-Kamera Stat. P+P (TYP33) 55x45 digital 03016339-xx
1 BG Halter Kalibrierteilablage SP4 03098073-xx
1 IC-Kameraaufnahme BG SP4 SX4a 03099004-xx
1 Abfallbox TwinHead komplett BB1 SX4a 03097354-xx
1 IC-Kameraaufnahme BG 03099054-xx
1 Verbindungsblech komplett 03097430-xx
1 Kabel: Sensoren Abwurfbehälter 03090846-xx
1 Optionsteile Abwurf-Behälter 03090847-xx
1 Baugruppe Halteblech Abwurfbehälter komplett 03094709-xx
1 Patchkabel Cat6 600MHz 2xRJ45 3m OG 03039067-xx
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera) [00519829-xx]
Anzahl Beschreibung Art.-Nr.
1 BE-Kamera Stat. P+P (Typ25) 16x16 digit. 03020578-
1 IC-Kameraaufnahme SX4 BG 03080926-
1 N.-Anl. Flip-Chip-Kamera 16x16, X-Serie 00194554-
2 DIN 913 - M 6 x 50-ST 03005958-
1 Kabel: Verlaeng. Kamerabus IC-/FC-Kamera 03055279-
1 Kabel: Verlaengerung Power FC-Kamera 03055298-
1 CAN-Bus: IC-Kamera 03050239-
1 Infrastrukturplatte FC 03077911-
2.6 Benötigte Werkzeuge und Hilfsmittel
●
EGB-Band
●
Ablage für Beleuchtungseinheit
●
Satz Inbusschlüssel
●
Satz Schraubendreher
●
Kombizange
●
Langer Inbusschlüssel mit T-Griff (mindestens 30 cm) Größe 6
●
Kabelbinder
●
Mikrofasertuch zum Reinigen optischer Baugruppen
●
Montageanleitung "SIPLACE X-Serie S, Stationäre Kamera Typ 25/33" [DE
+EN:00197397‑xx]
●
Ggf. Montageanleitung "Pipettenwechsler Zweite Reihe – Pipettenwechsler vor MTC" [DE
+EN:00197369‑xx]
●
Serviceanleitung "SIPLACE X-Serie S" [DE: 00197041-xx] [EN: 00197042-xx]
2.7 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. zwischen 1 und 2 Stunden. Die Arbeitszeit ist in erster Linie ab-
hängig vom Maschinentyp, dem Stellplatz und der Kamera-Konfiguration am Stellplatz.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
21
3 Einbau
HINWEIS
Unterschiede in der Montage
Die stationären Kameras Typ 33 (IC-Kamera) und Typ 25 (FC-Kamera) können in alle Ma-
schinentypen der X-Serie S eingebaut werden. Der Aufbau und die Montage in den einzel-
nen Maschinentypen ist grundsätzlich identisch. Auf relevante Unterschiede wird explizit
hingewiesen.
► An Maschinen bis Serien-Nr. Gxxxx werden stationäre Kameras mit Hotlink-Interface
(ohne GigE) verbaut.
Lesen Sie dazu die Montageanleitung "SIPLACE X-Serie S – Stationäre Kamera Typ
25/33" [00197397‑xx].
► An Maschinen ab Serien-Nr. Hxxxx werden stationäre Kameras mit GigE verbaut.
Lesen Sie dazu die Montageanleitung "SIPLACE X-Serie S – Stationäre Kamera Typ
25/33 (GigE)" [00197710‑xx].
VORSICHT
Kamera nicht an der Kameraelektronik halten oder tragen
Die Kameraelektronik ist eine empfindliche Baugruppe und kann leicht beschädigt werden.
► Halten oder tragen Sie die Kamera nur am Metallrahmen der Kamera.
► Ziehen Sie die Beleuchtungseinheit immer vorsichtig nach oben heraus.
► Das Blechgehäuse muss immer vom Kameraunterteil ausgehakt werden.
VORSICHT
Crash-Gefahr
Beim Einbau der Kameras muss unbedingt auf die richtige Einbauhöhe geachtet werden,
da sonst Crash-Gefahr besteht.
3.1 Vorbereitende Arbeiten durchführen
► Falls benötigt: Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitspo-
sition. Alternativ können Sie beim Doppeltransport auch die Klemmung der Transportwagen
lösen (siehe Serviceanleitung).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor Be-
ginn der Arbeiten zu tun ist..." [}11].
► Bauen Sie die Gurtabfallrutsche aus.
► Wenn ein Pipettenwechsler "Zweite Reihe" eingebaut werden muss (Maschinentypen X3 S
und X4 S), dann lesen Sie dazu die Montageanleitung "Pipettenwechsler Zweite Reihe –
Pipettenwechsler vor MTC" [00197369-xx].
► Nehmen Sie an Maschinen des Typs X4i S zusätzlich die erforderlichen Umbauarbeiten vor
(siehe 3.1.1 "Maschinen vom Typ X4i S umbauen" [}22]).
► Für Maschinen der Typen X3 S und X4 S fahren Sie fort mit dem Abschnitt 3.2 "Kamera mon-
tieren" [}29].
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.1.1 Maschinen vom Typ X4i S umbauen
Die Umbauarbeiten an einer X4i S sind nur dann notwendig, wenn sich an den Stellplätzen, an de-
nen die stationären Kameras eingebaut werden sollen, der Tisch in Position 1 befindet.
HINWEIS
Positionsbelegung
Es ist nicht möglich in einem BB auf einer Seite Position 1 auf der anderen Seite Position 2
zu belegen.
Wenn die Tische im BB1 in Position 2 sind, müssen die Tische im BB2 auch in Position 2
sein.
Die Konfiguration Tische im BB1 in Position 1 und Tische im BB2 in Position 2 ist möglich.
3.1.1.1 Haube anpassen
Bevor der BE-Einzug an Position2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz die originale Schutzklappe durch die "Schutzplatte kpl." [03085665‑xx] ersetzen.
Benötigte Teile aus "Schutzplatte kpl. SX4/DX4" [03085665‑xx]
Menge Bezeichnung Artikelnummer
1 Schutzplatte 03081408-xx
1 Spurlineal und Sicherheitsmarkierung 03092020-xx
Umbau

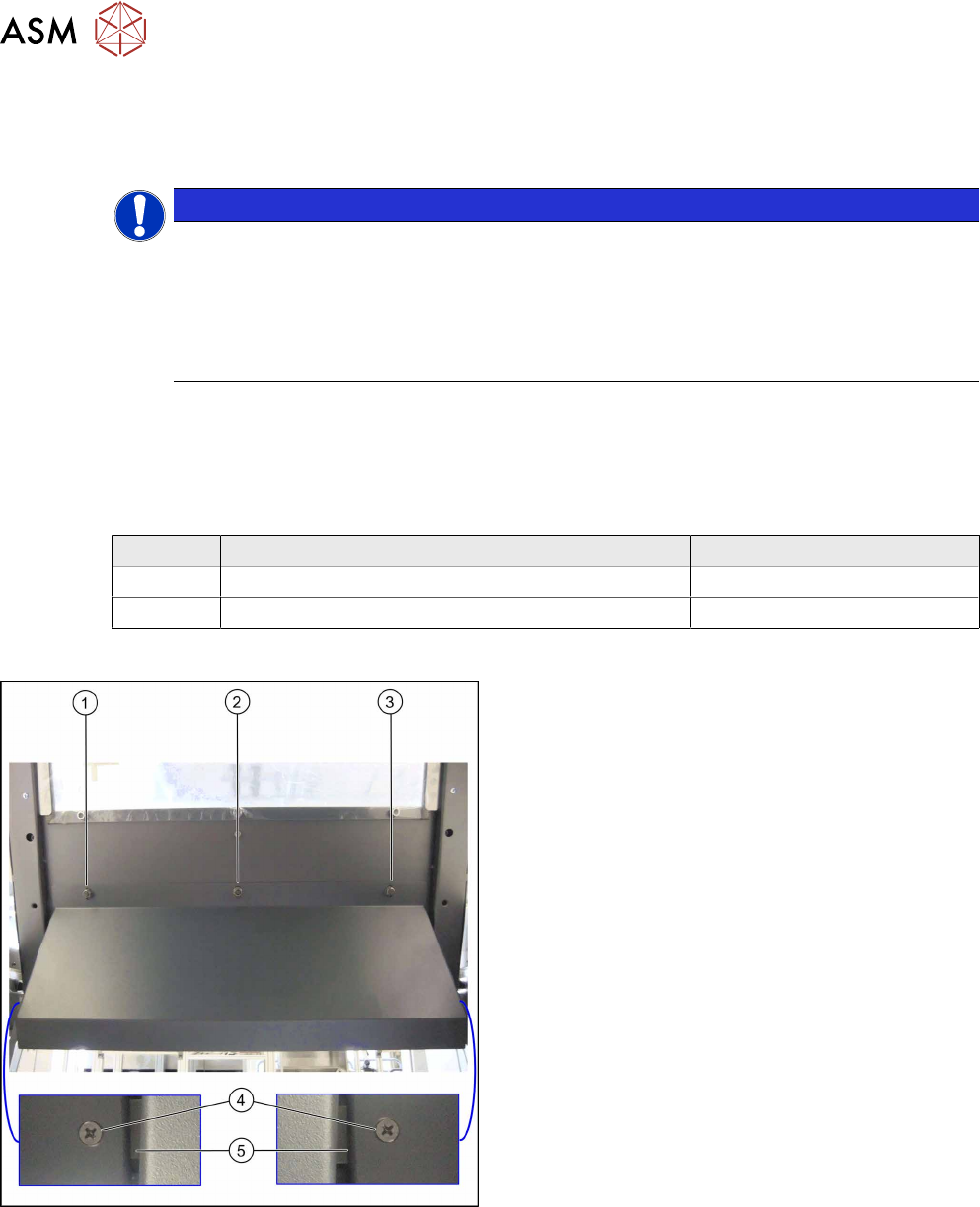

Haube mit originaler Schutzklappe bei Tischposition1
Auf der Innenseite der Haube befinden sich drei Steh-
bolzen (1) bis (3), an denen die Schutzklappe einge-
hängt und befestigt ist.
► Entfernen Sie die drei Sechskantmuttern, mit de-
nen die Schutzklappe befestigt ist und nehmen
Sie die originale Schutzklappe heraus.
► Entfernen Sie an Position (4) auf beiden Seiten
das Befestigungsblech (5).
