3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
23
Befestigungspunkte für die Schutzplatte
► Hängen Sie die Schutzplatte an den drei Stehbol-
zen ein und befestigen Sie diese mit den zuvor
entfernten Unterlegscheiben und den Sechskant-
muttern (2).
► Sichern Sie die Schutzplatte zusätzlich mit den
Befestigungsblechen links (1) und rechts (3).
Befestigungsbleche anschrauben
► Setzen Sie die Befestigungsbleche links und
rechts ein (1).
► Verschrauben Sie die Befestigungsbleche (2) mit
den zuvor entfernten Schrauben.
Spurlineal
Das Spurlineal muss an allen Stellplätzen links an der
Scheibe anliegen (1).
► Kleben Sie das Spurlineal an allen Stellplätzen
zur Maschinenmitte(2).
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.1.1.2 Y-Puffer anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz die Länge der Y-Puffer verkürzen.
Länge der Y-Puffer an Tischposition 1
► Schrauben Sie den oberen roten Puffer mit Hilfe
eines Inbusschlüssels ab (1). Achten Sie beim
Lösen auf die Hülse.
► Setzen Sie den Inbusschlüssel jeweils in eine der
Hilfsbohrungen (2) und entfernen Sie das Mittel-
stück des Puffers.
► Wiederholen Sie die Schritte für den unteren Puf-
fer.
Länge der Y-Puffer an Tischposition 2
► Stecken Sie den roten Puffer wieder auf und
schrauben Sie diesen (1) fest.
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
25

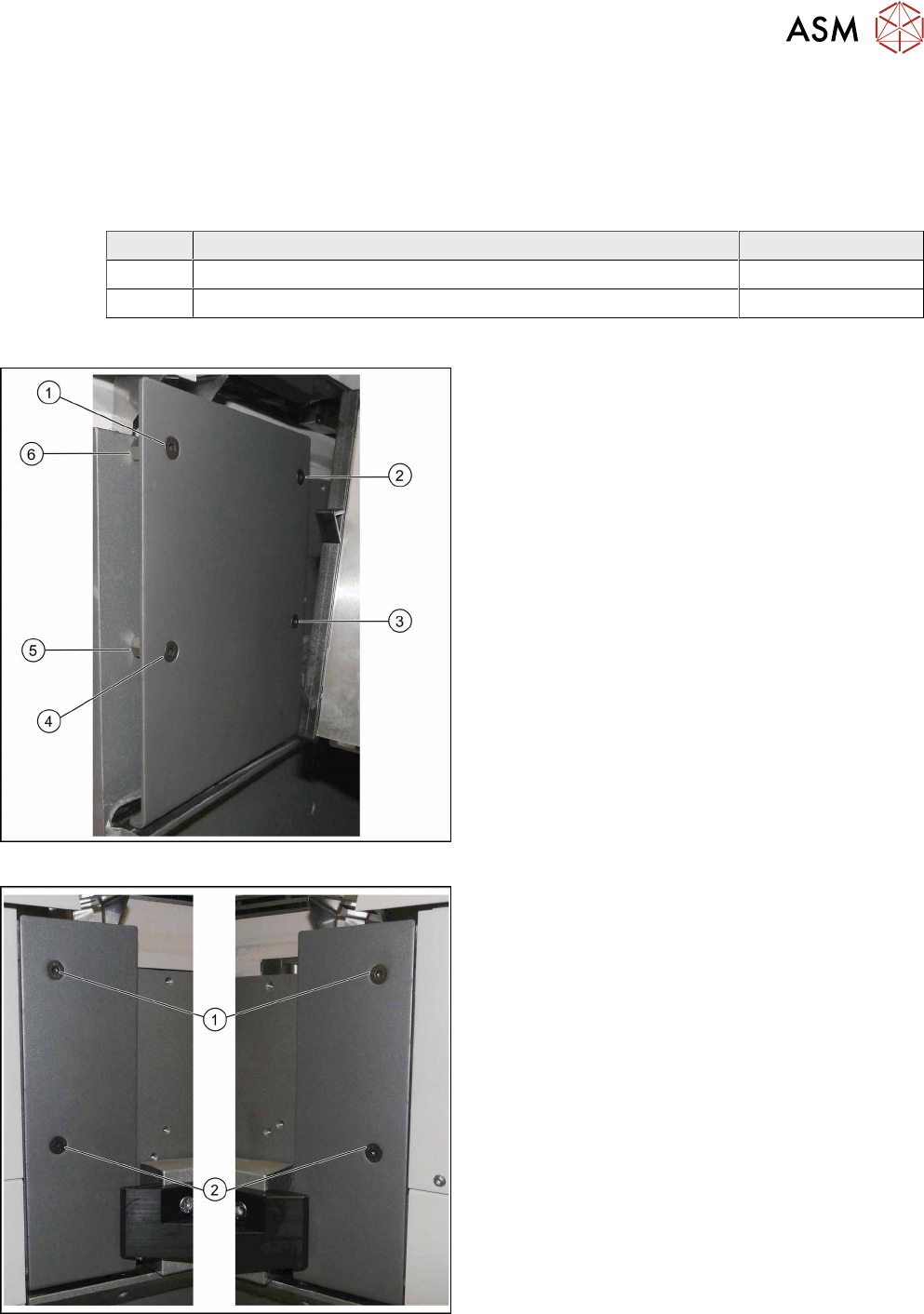

3.1.1.3 Eingreifschutz anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz den originalen Eingreifschutz durch die entsprechende kürzere Abdeckung links oder rechts
ersetzen.
Benötigte Teile
Menge Bezeichnung Artikelnummer
1 Abdeckung kurz rechts an Stellplatz 1 und 3 03086067-xx
1 Abdeckung kurz links an Stellplatz 2 und 4 03086070-xx
Umbau
Eingreifschutz links bei Tischposition 1
► Entfernen Sie die Schrauben an den Positio-
nen(1) bis(4).
► Entfernen Sie die Abstandsbolzen unterhalb der
Positionen(2) und(3).
Die beiden Abstandsbolzen an den Positionen(5)
und(6) bleiben stehen.
Kurze Abdeckungen links und rechts an Tischposition 2
► Setzen Sie die kurze Abdeckung ein:
ð Abdeckung kurz rechts an Stellplatz 1 und 3
ð Abdeckung kurz links an Stellplatz 2 und 4
► Verschrauben Sie die Abdeckung jeweils an den
Positionen(1) und(2) mit den Abstandsbolzen.
