3 Einbau

3.1 Vorbereitende Arbeiten durchführen

28 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 06/2016

BE-Wageneinzug hinter zweiter Tischposition sichern

► Versetzten Sie den BE-Wageneinzug um ca.

125mm nach außen, also ein Lochbild weiter

nach hinten.

► Sichern Sie den BE-Wageneinzug auf jeder Seite

mit zwei Schrauben(1) bis(4).

3 Einbau

3.2 Kamera montieren

Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 06/2016

29

3.2 Kamera montieren

Konfigurationen

IC-Kameras Typ 33 können an allen vier Stellplätzen eingebaut werden (Ausnahme: An der X4i S

ist kein Einbau am BB1 möglich).

FC-Kameras Typ 25 können nur an den Stellplätzen 2 und 3 eingebaut werden und nur in Kombi-

nation mit der IC Kamera Typ 33.

Einbaulage Kameras (am Beispiel der X4 S)

1. IC-Kamera Typ 33

2. FC-Kamera / 3D-Koplan (nur Stellplatz2)

3. BE-Abwurfbehälter

Location 1 bis Location 4: Stellplatz 1 bis 4

HINWEIS

TwinHead

Die FC-Kamera und das 3D-Koplanmodul sind nur mit einem TwinHead möglich. Dabei

kann an einem Stellplatz immer nur eine dieser beiden Optionen eingebaut werden, also

entweder die FC-Kamera oder das 3D-Koplanmodul und nur in Kombination mit der IC-

Kamera.

HINWEIS

CPP-Kopf

► Ein 3D-Koplanmodul kann zusammen mit einer IC-Kamera und einem CPP-Kopf ein-

gebaut werden.

► Die Kombination einer IC-Kamera mit einer FC-Kamera und einem CPP-Kopf ist nicht

möglich.

HINWEIS

3D-Koplan

Wenn ein 3D-Koplan montiert ist, nur möglich am Stellplatz 2, ist auch die stationäre

Kamera (IC-Kamera) am Stellplatz2 zu montieren.

3 Einbau

3.2 Kamera montieren

30 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 06/2016

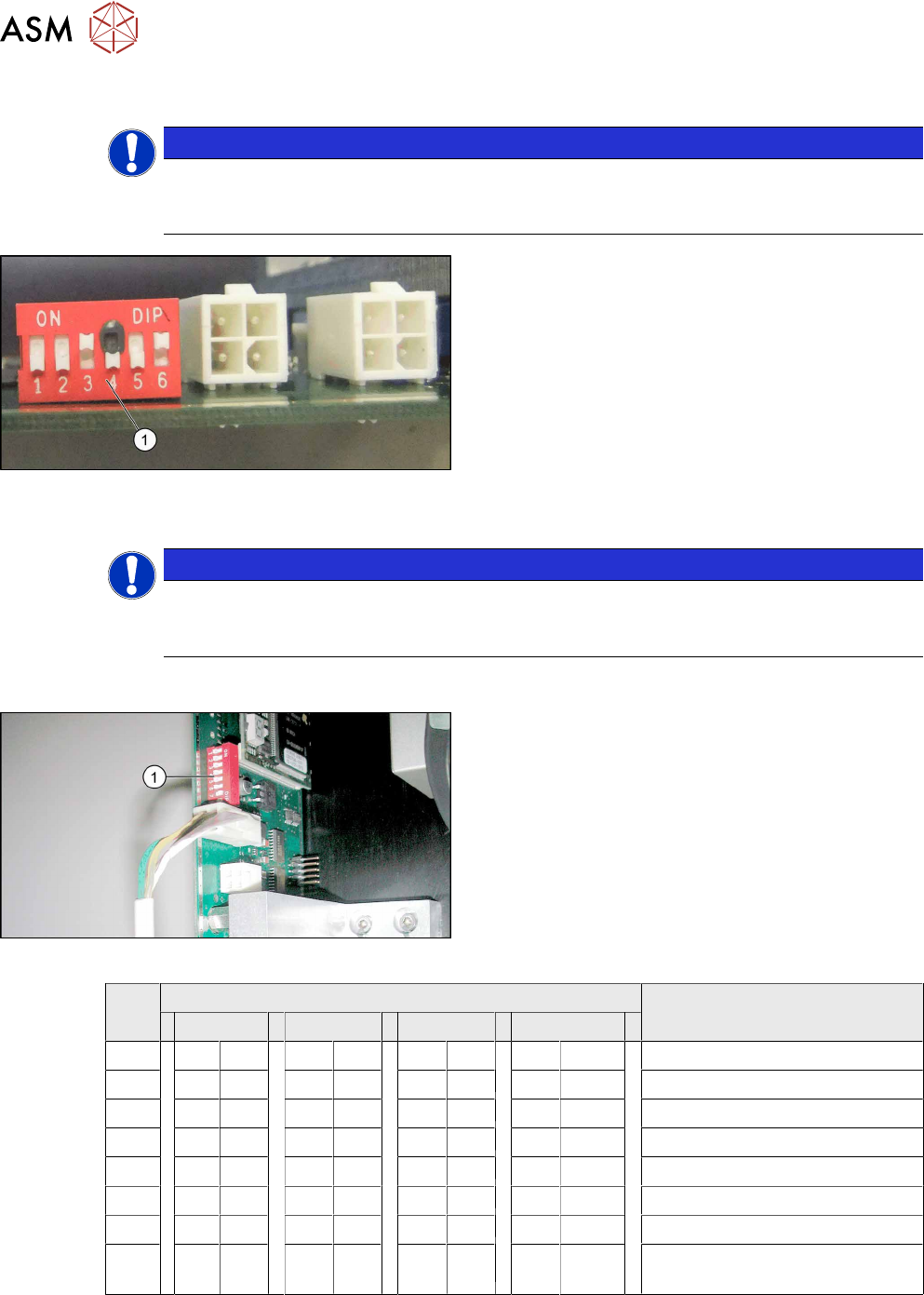

3.2.1 Jumpereinstellung an Kamera anpassen

HINWEIS

Codierung des DIP-Schalters an

IC-Kameras Typ 33 bis Version 07 sind mit einem 8-poligen DIP-Schalter ausgestattet. IC-

Kameras Typ 33 ab Version 07 sind mit einem 6‑poligen DIP-Schalter ausgestattet.

DIP-Schalter einstellen – Beispiel 6-poliger Schalter

► Nehmen Sie die Beleuchtungseinheit und die

Abdeckung von der Kamera.

► Stellen Sie die DIP-Schalter (1) je nach Konfigu-

ration und DIP-Schaltertyp an der Kamera ein

(siehe entsprechend Abschnitt 3.2.1.2 "Kodierung

des DIP-Schalters (6-polig)" [}31] oder 3.2.1.1

"Kodierung des DIP-Schalters (8-polig)" [}30]).

► Notieren Sie die Jumpereinstellung auf dem entsprechenden Aufkleber am Kameragehäuse.

HINWEIS

Vertauschen der Kameragehäuse bei mehr als einer Kamera

Achten Sie beim Aufsetzen der Abdeckung und der Beleuchtungseinheit darauf, diese nicht

mit der einer anderen Kamera zu vertauschen.

3.2.1.1 Kodierung des DIP-Schalters (8-polig)

DIP-Schalter einstellen

► Stellen Sie den DIP-Schalter(1) an der Kamera

ein.

S Einstellung für Portal* Anmerkung

1 2 3 4

1 OFF OFF OFF OFF Boot

2 OFF OFF OFF OFF Reset

3 OFF ON OFF ON Portal-ID 0

4 OFF OFF ON ON Portal-ID 1

5 OFF OFF OFF OFF Test

6 OFF OFF OFF OFF CAN-Terminator

7 ON ON ON ON 1 Mbit/s

8 x x x x x x x x x = OFF: FC-Kamera (Typ 25)

x = ON: IC-Kamera (Typ 33/36)

* Je nach Maschinentyp sind nicht alle Portale verfügbar.
