3 Einbau 3.2 Kamera montieren 30 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 3.2.1 Jumpereinstellung an Kamera anpassen HINWEIS Codierung d…
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
29
3.2 Kamera montieren
Konfigurationen
IC-Kameras Typ 33 können an allen vier Stellplätzen eingebaut werden (Ausnahme: An der X4i S
ist kein Einbau am BB1 möglich).
FC-Kameras Typ 25 können nur an den Stellplätzen 2 und 3 eingebaut werden und nur in Kombi-
nation mit der IC Kamera Typ 33.
Einbaulage Kameras (am Beispiel der X4 S)
1. IC-Kamera Typ 33
2. FC-Kamera / 3D-Koplan (nur Stellplatz2)
3. BE-Abwurfbehälter
Location 1 bis Location 4: Stellplatz 1 bis 4
HINWEIS
TwinHead
Die FC-Kamera und das 3D-Koplanmodul sind nur mit einem TwinHead möglich. Dabei
kann an einem Stellplatz immer nur eine dieser beiden Optionen eingebaut werden, also
entweder die FC-Kamera oder das 3D-Koplanmodul und nur in Kombination mit der IC-
Kamera.
HINWEIS
CPP-Kopf
► Ein 3D-Koplanmodul kann zusammen mit einer IC-Kamera und einem CPP-Kopf ein-
gebaut werden.
► Die Kombination einer IC-Kamera mit einer FC-Kamera und einem CPP-Kopf ist nicht
möglich.
HINWEIS
3D-Koplan
Wenn ein 3D-Koplan montiert ist, nur möglich am Stellplatz 2, ist auch die stationäre
Kamera (IC-Kamera) am Stellplatz2 zu montieren.
3 Einbau
3.2 Kamera montieren
30 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.2.1 Jumpereinstellung an Kamera anpassen
HINWEIS
Codierung des DIP-Schalters an
IC-Kameras Typ 33 bis Version 07 sind mit einem 8-poligen DIP-Schalter ausgestattet. IC-
Kameras Typ 33 ab Version 07 sind mit einem 6‑poligen DIP-Schalter ausgestattet.
DIP-Schalter einstellen – Beispiel 6-poliger Schalter
► Nehmen Sie die Beleuchtungseinheit und die
Abdeckung von der Kamera.
► Stellen Sie die DIP-Schalter (1) je nach Konfigu-
ration und DIP-Schaltertyp an der Kamera ein
(siehe entsprechend Abschnitt 3.2.1.2 "Kodierung
des DIP-Schalters (6-polig)" [}31] oder 3.2.1.1
"Kodierung des DIP-Schalters (8-polig)" [}30]).
► Notieren Sie die Jumpereinstellung auf dem entsprechenden Aufkleber am Kameragehäuse.
HINWEIS
Vertauschen der Kameragehäuse bei mehr als einer Kamera
Achten Sie beim Aufsetzen der Abdeckung und der Beleuchtungseinheit darauf, diese nicht
mit der einer anderen Kamera zu vertauschen.
3.2.1.1 Kodierung des DIP-Schalters (8-polig)
DIP-Schalter einstellen

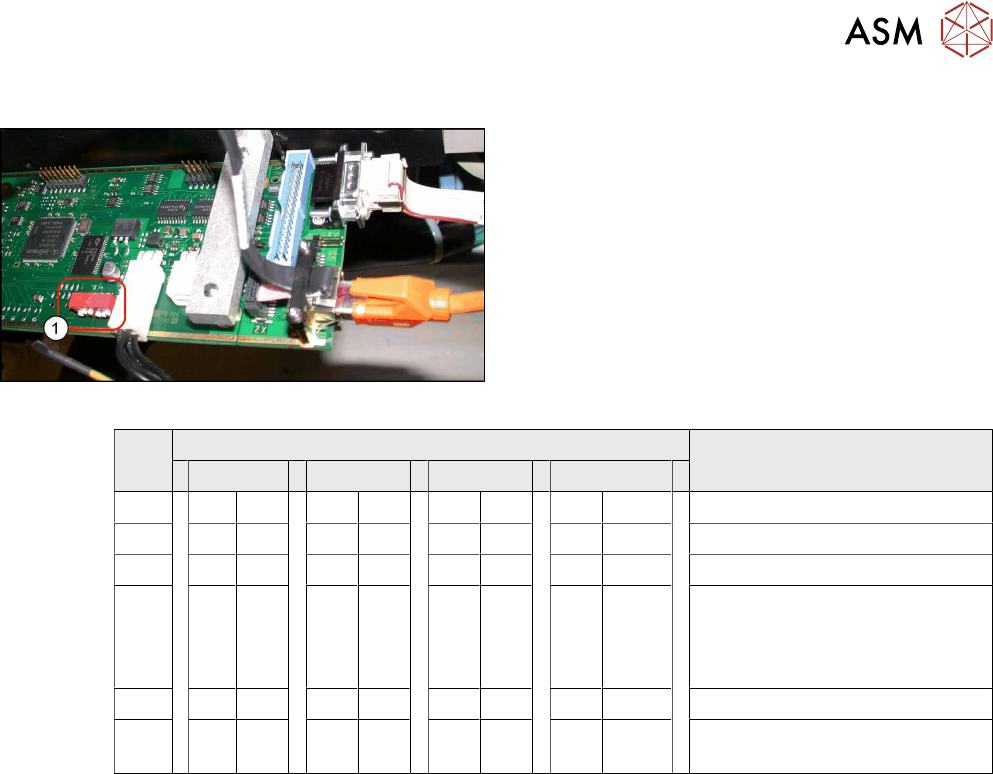

► Stellen Sie den DIP-Schalter(1) an der Kamera
ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Boot
2 OFF OFF OFF OFF Reset
3 OFF ON OFF ON Portal-ID 0
4 OFF OFF ON ON Portal-ID 1
5 OFF OFF OFF OFF Test
6 OFF OFF OFF OFF CAN-Terminator
7 ON ON ON ON 1 Mbit/s
8 x x x x x x x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
31
3.2.1.2 Kodierung des DIP-Schalters (6-polig)
DIP-Schalter einstellen
► Stellen Sie den DIP-Schalter(1) an der Kamera
ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Reset – Nicht ändern!
2 OFF ON OFF ON Portal-ID 0
3 OFF OFF ON ON Portal-ID 1
4 OFF OFF OFF OFF OFF = SMD LED
ON = Standard LED
Dieser Schalter wird voreinge-
stellt ausgeliefert. Nicht ändern!
5 OFF OFF OFF OFF CAN-Terminator – Nicht ändern!
6 x x x x x x x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
3.2.2 IC-Kamera Typ 33 einbauen
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
Der Einbau der Distanzplatten und die Befestigung der Kameras ist im Prinzip an allen Stellplätzen
gleich. Auf Unterschiede wird im Folgenden ausdrücklich hingewiesen.
► Stellen Sie vor dem Einbau sicher, dass die Jumpereinstellung der einzubauenden Kamera
korrekt ist (siehe 3.2.1 "Jumpereinstellung an Kamera anpassen" [}30]).
Sehen Sie dazu auch...
2 3.2.3.1 "Distanzplatten einbauen" [}36]
2 3.2.2.2 "IC-Kamera Typ 33: Kameramodul befestigen" [}35]
