4 Anhang 4.4 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 55 1 IC-Kamera 2 FC-Kamera 3 Kamerabus Kabel IC/F…
4 Anhang
4.3 Stromlaufpläne
54 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
4.3 Stromlaufpläne
Weitere Informationen finden Sie in der Wirkschaltplanmappe:
●
Wirkschaltplanmappe SIPLACE X-Serie S (bis Gxxxx) [00197021‑xx]
4.3.1 Kamera-CAN-Bus
Abb.11: Kamera-CAN-Bus
4 Anhang
4.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
55
1 IC-Kamera 2 FC-Kamera
3 Kamerabus Kabel IC/FC-Kamera
[03077048-xx] Stellplatz 2 zur Hotlinkkar-
te Cam 2 (X2) Steuerrechner
4 Kamerabus Kabel IC/FC-Kamera
[03077049-xx] Stellplatz 3 zur Hotlinkkarte
Cam 3 (X3) Steuerrechner
5 Hotlinkkarte Steuerrechner 6 Kabel Spannungen IC/FC-Kamera
[03076478-W1] Stellplatz 2 zum Unterver-
teiler X7qa
7 Kabel Spannungen IC/FC-Kamera
[03076478-W2] Stellplatz 3 zum Unter-
verteiler X7qa
8 Unterverteiler X7qa Spannung stationäre
Kameras
9 CAN-Bus X10cm Sektor 3 (nur bei direk-
tem Anschluss der IC-Kamera)
10 CAN-Bus X10bm Sektor 2 (nur bei direk-
tem Anschluss der IC-Kamera)
11 Kabel Verlängerung Kamerabus IC/FC-
Kamera [03055279-xx]. Nur bei IC- und
FC-Kamera an einem Stellplatz
12 Kabel Verlängerung Kamerabus IC/FC-
Kamera [03055279-xx]. Nur bei IC- und
FC-Kamera an einem Stellplatz
13 Kabel Verlängerung Power FC-Kamera
[03055298-xx]. Nur bei IC- und FC-
Kamera an einem Stellplatz
14 Kabel MCAN-Bus2.2 [03076505-xx] von
Docking-Unit 2 X125So. Nur bei IC- und
FC-Kamera am Stellplatz 2
15 Stecker X125 CAN in am BE-Einzug
[03076504-xx] von Docking-Unit 2 X125-
So. Nur bei IC- und FC-Kamera am Stell-
platz 2
16 CAN-Bus: IC- und FC-Kamera
[03050550-xx]. Nur bei IC- und FC-
Kamera an einem Stellplatz
17 Kabel: MCAN-Bus2.3 [03076506-xx] von
Docking-Unit 3 X135So. Nur bei IC- und
FC-Kamera am Stellplatz 3
18 Stecker X135 CAN in am BE-Einzug
[03076504-xx] von Docking-Unit 3 X135-
So. Nur bei IC- und FC-Kamera am Stell-
platz 3
4.4 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer
Maschine finden Sie ggf. weitere Informationen.
4.4.1 Einbaupositionen BE-Einzug und manueller Tisch (Tischpositionen)
An der X-Serie S gibt es folgende Einbaupositionen:
1. Einbauposition 1
BE-Einzug: X4i S
2. Einbauposition 2
BE-Einzug, manueller Tisch: X4i S
3. Einbauposition 3
BE-Einzug, manueller Tisch: X2 S, X3 S, X4 S
4 Anhang
4.4 Auszüge aus der Serviceanleitung
56 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016

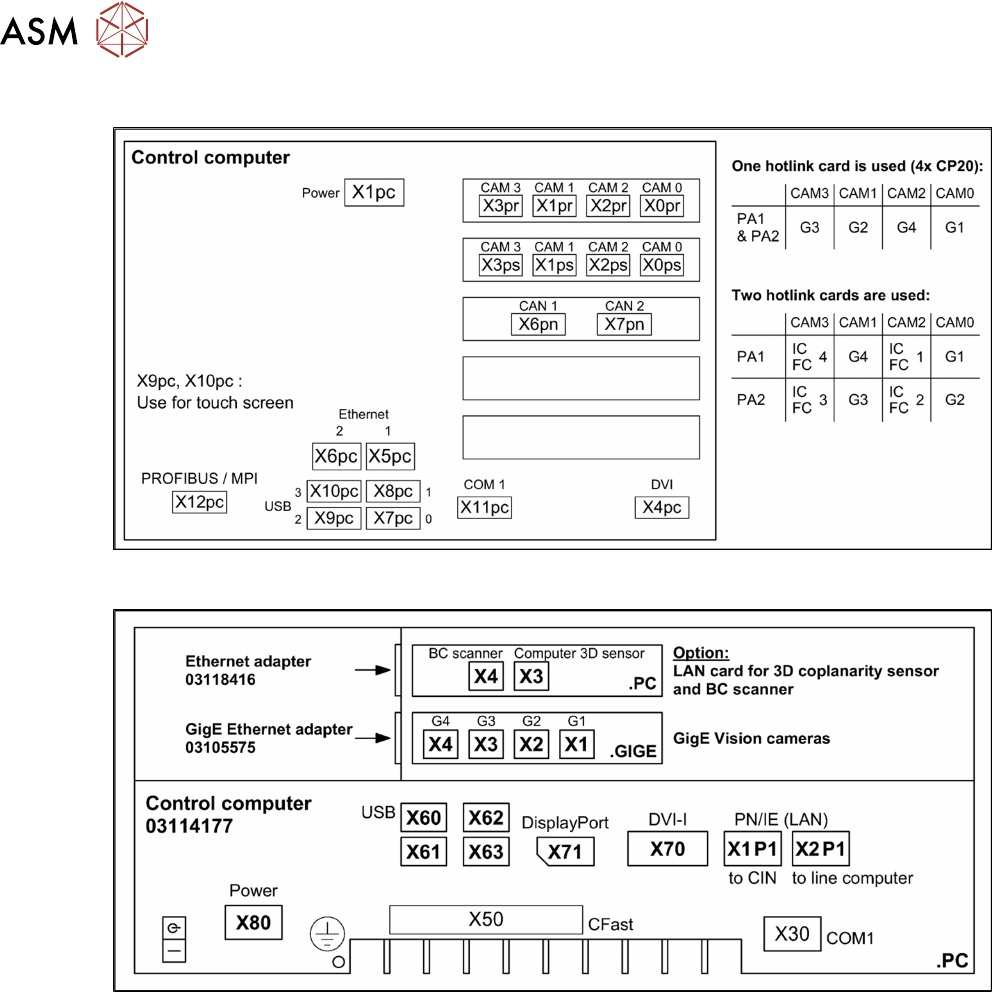

4.4.2 Übersicht Anschlüsse BoxPC 627x/827x
4.4.3 Übersicht Anschlüsse BoxPC 427D
