3 Einbau
3.2 Kamera montieren
36 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.2.3 FC-Kamera Typ 25 - Stellplatz 2 und 3 - einbauen
Die FC-Kamera Typ 25 kann nur an den Stellplätzen 2 und 3 montiert werden, allein oder in Kom-
bination mit einer IC-Kamera Typ 33.
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
Der Einbau der Distanzplatten und die Befestigung der Kamera ist im Prinzip an beiden Stellplät-
zen gleich. Auf Unterschiede wird im Folgenden ausdrücklich hingewiesen.
► Stellen Sie vor dem Einbau sicher, dass die Jumpereinstellung der einzubauenden Kamera
korrekt ist (siehe 3.2.1 "Jumpereinstellung an Kamera anpassen" [}30]).
3.2.3.1 Distanzplatten einbauen
Die Distanzplatten werden an den entsprechenden Anschraubpunkten im Maschinenständer befes-
tigt. An den Stellplätzen 2 und 3 werden schmale Distanzplatten verwendet.
Anschraubpunkte an Stellplatz 2 und 3
Abb.8: Anschraubpunkte an Stellplatz 3 (links) und 2 (rechts)
1. Anschraubpunkte für den Abwurfbehälter
2. Anschraubpunkte für die IC-Kamera Typ 33
3. Anschraubpunkte für die FC-Kamera Typ 25
Die Anschraubpunkte sind an Stellplatz 2 und 3 spiegelverkehrt. Verwenden Sie an Stellplatz 2 je-
weils die linken Bohrungen.
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
37
Distanzplatten für die Stellplätze 2 und 3
Distanzplatte
Schmale Distanzplatten für die Stellplätze 2 und 3
Korrekte Beschriftung der Distanzplatten
VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten mit
falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit der Abbil-
dung.
Wenn die Beschriftung nicht mit der Abbildung
übereinstimmt, dann korrigieren Sie die Beschrif-
tung.
●
– FC: Diese Seite muss für FC-Kameras und
Q10-Magazine (Smart Pin Support) oben
sein.
– IC: Diese Seite muss für IC-Kameras oben
sein.
3 Einbau
3.2 Kamera montieren
38 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016

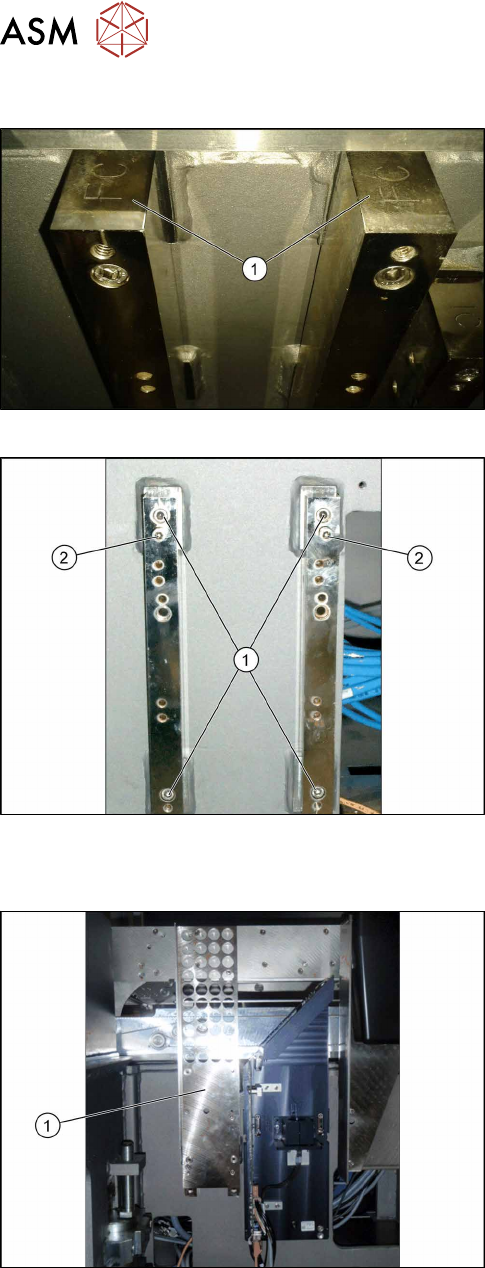

Distanzplatten einbauen
FC oben
Auf der Oberseite und der Unterseite der Distanzplat-
ten befinden sich die Beschriftungen IC und FC.
Für den Einbau einer FC-Kamera muss der Schriftzug
FC(1) nach oben zeigen.
Distanzplatten einbauen
► Befestigen Sie die Distanzplatten mit den
Schrauben (M6x45) an den Anschraubpunkten
im Maschinenständer(1). Achten Sie darauf,
dass die Beschriftung FC nach oben zeigt.
► Drehen Sie an Position (2) die beiden Schrauben
M6x25 [03042575-xx] für die Aufhängung der
Kamera ein, und zwar so weit, dass der Schrau-
benschaft ca. 15mm über die Halterung hinaus
steht.
3.2.3.2 Markenplatte einbauen
Markenplatte (am Beispiel X-Serie S bis Nr. Gxxxx)
► Montieren Sie die die Markenplatte
[03077911‑xx] mit vier Befestigungsschrauben
M6x12 [03045087‑xx].
