3 Einbau
3.1 Vorbereitende Arbeiten durchführen
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.1.1 Maschinen vom Typ X4i S umbauen
Die Umbauarbeiten an einer X4i S sind nur dann notwendig, wenn sich an den Stellplätzen, an de-
nen die stationären Kameras eingebaut werden sollen, der Tisch in Position 1 befindet.
HINWEIS
Positionsbelegung
Es ist nicht möglich in einem BB auf einer Seite Position 1 auf der anderen Seite Position 2
zu belegen.
Wenn die Tische im BB1 in Position 2 sind, müssen die Tische im BB2 auch in Position 2
sein.
Die Konfiguration Tische im BB1 in Position 1 und Tische im BB2 in Position 2 ist möglich.
3.1.1.1 Haube anpassen
Bevor der BE-Einzug an Position2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz die originale Schutzklappe durch die "Schutzplatte kpl." [03085665‑xx] ersetzen.
Benötigte Teile aus "Schutzplatte kpl. SX4/DX4" [03085665‑xx]
Menge Bezeichnung Artikelnummer
1 Schutzplatte 03081408-xx
1 Spurlineal und Sicherheitsmarkierung 03092020-xx
Umbau
Haube mit originaler Schutzklappe bei Tischposition1
Auf der Innenseite der Haube befinden sich drei Steh-
bolzen (1) bis (3), an denen die Schutzklappe einge-
hängt und befestigt ist.
► Entfernen Sie die drei Sechskantmuttern, mit de-
nen die Schutzklappe befestigt ist und nehmen
Sie die originale Schutzklappe heraus.
► Entfernen Sie an Position (4) auf beiden Seiten
das Befestigungsblech (5).
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
23
Befestigungspunkte für die Schutzplatte
► Hängen Sie die Schutzplatte an den drei Stehbol-
zen ein und befestigen Sie diese mit den zuvor
entfernten Unterlegscheiben und den Sechskant-
muttern (2).
► Sichern Sie die Schutzplatte zusätzlich mit den
Befestigungsblechen links (1) und rechts (3).
Befestigungsbleche anschrauben
► Setzen Sie die Befestigungsbleche links und
rechts ein (1).
► Verschrauben Sie die Befestigungsbleche (2) mit
den zuvor entfernten Schrauben.
Spurlineal
Das Spurlineal muss an allen Stellplätzen links an der
Scheibe anliegen (1).
► Kleben Sie das Spurlineal an allen Stellplätzen
zur Maschinenmitte(2).
3 Einbau
3.1 Vorbereitende Arbeiten durchführen
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.1.1.2 Y-Puffer anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stell-
platz die Länge der Y-Puffer verkürzen.

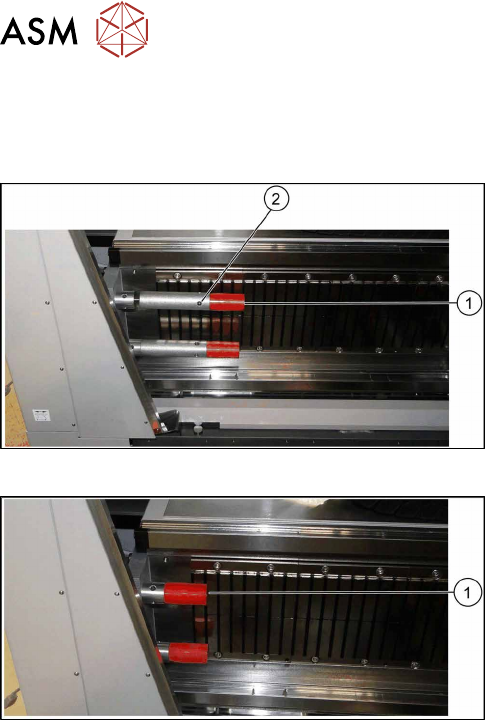

Länge der Y-Puffer an Tischposition 1
► Schrauben Sie den oberen roten Puffer mit Hilfe
eines Inbusschlüssels ab (1). Achten Sie beim
Lösen auf die Hülse.
► Setzen Sie den Inbusschlüssel jeweils in eine der
Hilfsbohrungen (2) und entfernen Sie das Mittel-
stück des Puffers.
► Wiederholen Sie die Schritte für den unteren Puf-
fer.
Länge der Y-Puffer an Tischposition 2
► Stecken Sie den roten Puffer wieder auf und
schrauben Sie diesen (1) fest.
