3 Einbau
3.6 Sensor Abfrage Abwurfbehälter montieren
50 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Einbau
Sensor befestigen
► Befestigen Sie den Sensor am Haltewinkel mit
Hilfe von zwei den Edelstahlschrauben (1) (im
Bild anhand von Kunststoffschrauben gezeigt).
HINWEIS!
Verwenden Sie an allen Stellplätzen ohne MTC
den Sensor am kürzeren Kabelende. Verwenden
Sie an Stellplatz 2 mit MTC (möglich an X3 S
und X4 S) den Sensor am längeren Kabelende.
.
Haltewinkel befestigen
► Befestigen Sie den Haltewinkel am Halter
Abwurfbehälter an den Positionen (1) und (2).
Strom anschließen
► Schließen Sie den Stromanschluss am BE-Wa-
geneinzug an den Stecker "X2*n" (1).
► Bei der X4 S mit MTC an Stellplatz 2 wird das
lange Kabel vom Stellplatz 3 durch den Maschi-
nenständer zu Stellplatz zwei gelegt und der
Sensor S2 am großen Abwurfbehälter montiert
3 Einbau
3.7 Kalibrierteil-Halter an X4i S montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
51
Abwurfbehälter einsetzen
► Setzen Sie den Abwurfbehälter (1) ein (am Bei-
spiel von Stellplatz1).
Abwurfbehälter einsetzen
► Hängen Sie den Abwurfbehälter (1) neben der
IC-Kamera (2) und der FC-Kamera (3) in den
Halter ein (am Beispiel von Stellplatz 3).
3.7 Kalibrierteil-Halter an X4i S montieren
An Maschinen der Typen X3 S und X4 S ist der Kalibrierteil-Halter bereits vorinstalliert. An Maschi-
nen des Typs X4i S muss er nachträglich eingebaut werden.
Kalibrierteil-Halter
► Bauen Sie an Maschinen des Typs X4i S den
Kalibrierteil-Halter an allen Stellplätzen ein, an
denen eine stationäre Kamera installiert wurde.
3 Einbau
3.8 Abschließende Arbeiten durchführen
52 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.8 Abschließende Arbeiten durchführen
► Wenn Sie den "Abwurfbehälter für TwinHead" [03072806-xx] eingesetzt haben, hängen Sie
die Gurtabfallrutsche wieder ein.
3.8.1 Maschinen der Typen X3 S und X4 S
► Entfernen Sie ggf. Gegenstände im Verfahrbereich des Portals und des Bestückkopfes.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Fahren Sie fort mit dem Kalibrieren der Kamera(s).
3.8.2 Maschinen des Typs X4i S

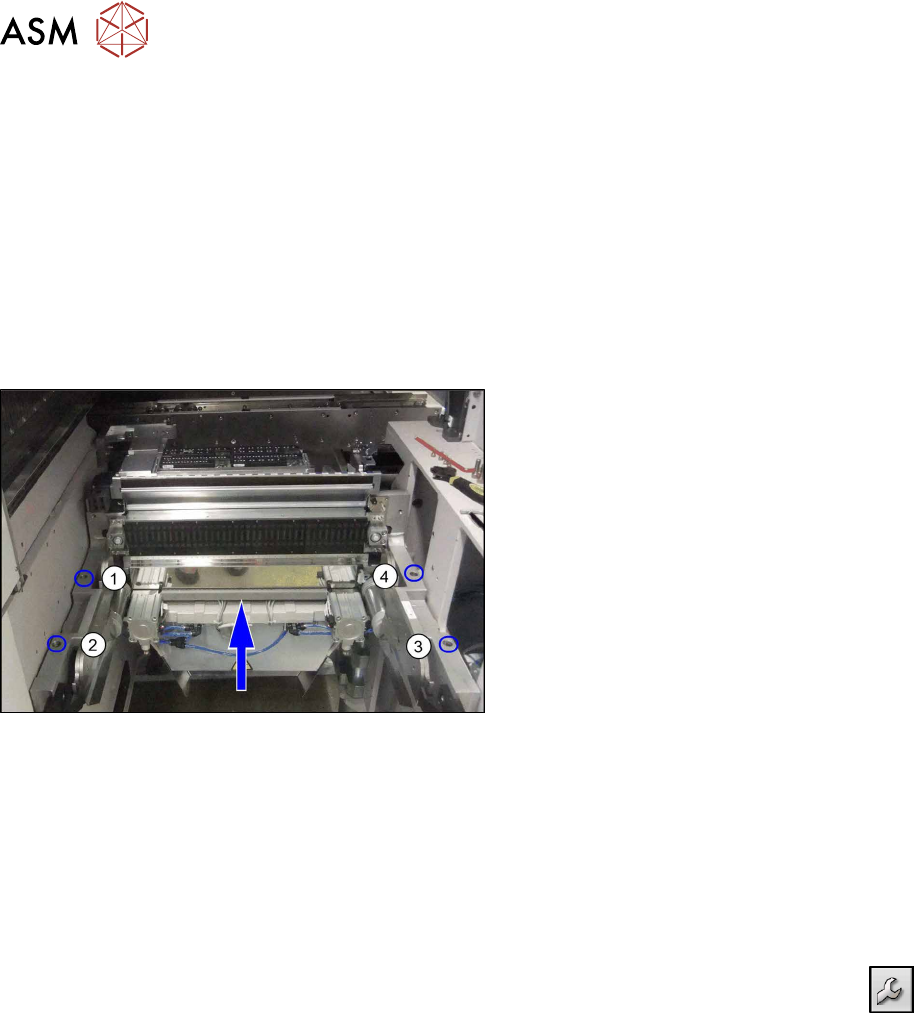

BE-Einzug montieren
► Schieben Sie den BE-Einzug exakt an die zweite
Tischposition und schrauben Sie ihn fest an den
Positionen (1) bis (4).
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Setzen Sie die Seitenverkleidung wieder ein und befestigen Sie diese.
► Entfernen Sie ggf. Gegenstände im Verfahrbereich des Portals und des Bestückkopfes.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Fahren Sie fort mit dem Kalibrieren der Kamera(s).
3.8.3 Kamera kalibrieren (SR70x.xx)
► Wechseln Sie in den Bedienerlevel SIPLACE (Kunde).
► Wählen Sie Service (Maschine konfigurieren, aktualisieren und kalibrieren)
--> Ma-
schinenkalibrierung.
► Wählen Sie Kopf und Kameras und klicken Sie auf Weiter.
► Wählen Sie das entsprechende Portal aus und klicken Sie auf Weiter.
► Im nächsten Schritt werden die Vorbedingungen abgefragt. Wenn diese erfüllt sind, klicken
Sie auf Starten.
3.9 Einstellungen an der Software
Siehe: 4.2 "Konfiguration der stationären Kamera mit SIPLACE PRO" [}53]
