3 Einbau 3.4 Kameraabdeckung aufsetzen Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 45 3.4 Kameraabdeckung aufsetzen Kameraabdeckung (am Bei…
3 Einbau
3.3 Kabel anschließen
44 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.3.4 Hotlinkkabel an den BoxPC anschließen
VORSICHT
Stecken Sie niemals ein LAN-Kabel in die Hotlinkkarte!
Die Hotlinkkarte kann dadurch beschädigt werden.
HINWEIS
Anschlüsse der stationären Kameras
► Beachten Sie hierzu den Abschnitt Stromlaufpläne und die aktuellen Wirkschaltpläne
Ihrer Maschine.
► Die Version der Hotlinkkarte kann man im eingebauten Zustand nur an der Position
des Aufklebers für die Kamera-Anschlüsse und der Reihenfolge der CAM-Anschlüsse
erkennen.
► Die stationären Kameras werden immer an CAM2 oder CAM3 angeschlossen.
► Die Kamerakabel sind mit den jeweiligen Anschlussbezeichnungen nach dem Schema
X*p* beschriftet.
ð Bei Maschinen mit ausschließlich C&P20A-Köpfen ist nur eine Hotlinkkarte ver-
baut. Beim Umbau auf CPP oder Twin Head muss in den BoxPC eine zusätzliche
"Hotlink-Interface PCI-A24-K01" [03052135Sxx] eingebaut werden. Beachten Sie
hierzu die jeweils aktuelle Serviceanleitung zu Ihrer Maschine.
► Alle Hotlinkkabel müssen vom jeweiligen Stellplatz zum BoxPC verlegt werden.
► Stecken Sie die Kamerakabel nach folgendem Schema an:
VORSICHT
Kamerakabel korrekt anschließen
► Achten Sie darauf die Kameras korrekt anzuschließen. Beachten Sie dabei unbedingt
die Aufkleber an den Hotlinkkarten. Ansonsten kann es zu einer Verringerung der
Bestückleistung kommen.
Beachten Sie dabei besonders die unterschiedliche Reihenfolge der Anschlüsse an
der PCI‑A24!
Hotlinkkarte
Hotlinkkarte (PCI-A24 [03052135-xx])
Diese Hotlinkkarte wird standardmäßig an der SX4
verbaut.
VORSICHT!
Beachten Sie die Reihenfolge der Kamera-
Anschlüsse (5)!
.
(1) und (3): Stationäre Kameras für Bestückbereich1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Hotlinkkarten
Karte 1 (oben) Karte 2 (unten)
CAM0 Portal 1 - LP/BE-Kamera Portal 2 - LP/BE-Kamera
CAM1 Portal 1 - Stationäre Kameras (IC/FC)
[03077048-xx] → Kabel X1ps
Portal 2 - Stationäre Kameras (IC/FC)
[03077048-xx] → Kabel X2ps
CAM2 Portal 4 - LP/BE-Kamera Portal 3 - LP/BE-Kamera
CAM3 Portal 4 - Stationäre Kameras (IC/FC)
[03077049-xx] → Kabel X4ps
Portal 3 - Stationäre Kameras (IC/FC)
[03077049-xx] → Kabel X3ps
3 Einbau
3.4 Kameraabdeckung aufsetzen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
45
3.4 Kameraabdeckung aufsetzen
Kameraabdeckung (am Beispiel von Stellplatz 2 mit
IC-Kamera (1) und FC-Kamera (2))
► Hängen Sie jeweils das Gehäuse des Kamera-
Unterteils ein.
► Setzen Sie vorsichtig das Kamera-Oberteil (Be-
leuchtungseinheit) auf das Unterteil der Kamera.
► Prüfen Sie, ob das Kamera-Oberteil bis zum
Anschlag eingeschoben wurde.
ð An Stellplatz 1 bis 4 muss die Oberkante der
Kamera ca. 5 mm unter der Oberkante des
Leiterplattentransportes liegen (3).
► Achten Sie darauf, dass die Glasfläche sauber
ist. Reinigen Sie den Spiegel/Glasfläche ggf. mit
einem Mikrofasertuch.
HINWEIS
Vertauschen der Kameragehäuse bei mehr als einer Kamera
Achten Sie beim Aufsetzen der Abdeckung und der Beleuchtungseinheit darauf, diese nicht
mit der einer anderen Kamera zu vertauschen.
3 Einbau
3.5 BE-Abwurfbehälter montieren
46 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.5 BE-Abwurfbehälter montieren
Bei der Option "Stationäre Kamera für CPP-Kopf" muss ein zusätzlicher Abwurfbehälter für Bauele-
mente >36x36mm montiert werden. Dieser ist identisch zum TwinHead-Abwurfbehälter.
Dieser Abwurfbehälter ist im Lieferumfang der stationären Kamera und des HRK für den TwinHead
enthalten.
Benötigte Teile an Stellplatz 1 und 4
Teile
Winkel Halter und Befestigungsmaterial für Abwurfbe-
hälter an Stellplatz 1 und 4
Einbau an Stellplatz 1 und 4
Winkelhalter montieren

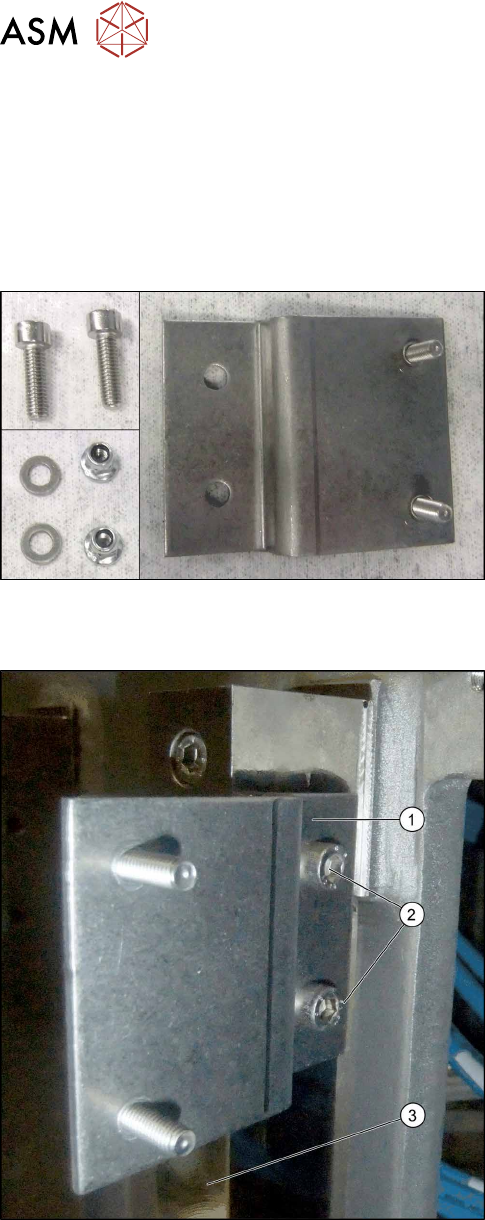

► Montieren Sie den Winkelhalter (1) mit zwei
Schrauben M6x12 [03042572-xx] an dem
Winkelhalter (2) an die rechte Seite der
Distanzplatte (3).
