3 Einbau 3.2 Kamera montieren Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 35 3.2.2.2 IC-Kamera Typ 33: Kameramodul befestigen Markierungen …
3 Einbau
3.2 Kamera montieren
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Distanzplatten für Stellplätze 1 und 4
Distanzplatten
Breite Distanzplatte für die Stellplätze 1 und 4 mit ge-
steckten Schrauben zur Befestigung am Maschinen-
ständer
Distanzplatten einbauen
Abb.7: Links: Stellplatz 2 und 3; rechts: Stellplatz 1 und 4
► Befestigen Sie die Distanzplatten mit den Schrauben (M6x45) an den Anschraubpunkten im
Maschinenständer(1). Achten Sie darauf, dass die Beschriftung IC nach oben zeigt.
► Drehen Sie an Position (2) die beiden Schrauben M6x25 [03042575-xx] für die Aufhängung
der Kamera ein, und zwar so weit, dass der Schraubenschaft ca. 15mm über die Halterung
hinaus steht.
3 Einbau
3.2 Kamera montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
35
3.2.2.2 IC-Kamera Typ 33: Kameramodul befestigen
Markierungen für die unterschiedlichen Einbauhöhen
(1)
► Hängen Sie die Kamera auf die Schrauben an
den Distanzplatten.
Kameraunterteil
► Hängen Sie das Kameraunterteil mit den oberen
Schraubenöffnungen (1) in diese beiden Schrau-
ben ein. (Schlüssellochprinzip für Kamera Typ 33
ab Version 06.)
► Bringen Sie das Kameraunterteil mit den beiden
unteren Schrauben (2) auf die richtige Einbauhö-
he auf Position I (1) und ziehen Sie alle vier
Schrauben fest.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht
Crash-Gefahr!
Stellplätze 2 und 3
► Wenn Sie keine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit
dem Verkabeln der Kamera (siehe Abschnitt 3.3 "Kabel anschließen" [}39]).
► Wenn Sie eine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit Ab-
schnitt 3.2.3 "FC-Kamera Typ 25 - Stellplatz 2 und 3 - einbauen" [}36]
Stellplätze 1 und 4
► Fahren Sie fort mit dem Verkabeln der Kamera (siehe Abschnitt 3.3 "Kabel anschlie-
ßen" [}39]).
3 Einbau
3.2 Kamera montieren
36 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.2.3 FC-Kamera Typ 25 - Stellplatz 2 und 3 - einbauen
Die FC-Kamera Typ 25 kann nur an den Stellplätzen 2 und 3 montiert werden, allein oder in Kom-
bination mit einer IC-Kamera Typ 33.
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
Der Einbau der Distanzplatten und die Befestigung der Kamera ist im Prinzip an beiden Stellplät-
zen gleich. Auf Unterschiede wird im Folgenden ausdrücklich hingewiesen.
► Stellen Sie vor dem Einbau sicher, dass die Jumpereinstellung der einzubauenden Kamera
korrekt ist (siehe 3.2.1 "Jumpereinstellung an Kamera anpassen" [}30]).
3.2.3.1 Distanzplatten einbauen
Die Distanzplatten werden an den entsprechenden Anschraubpunkten im Maschinenständer befes-
tigt. An den Stellplätzen 2 und 3 werden schmale Distanzplatten verwendet.
Anschraubpunkte an Stellplatz 2 und 3

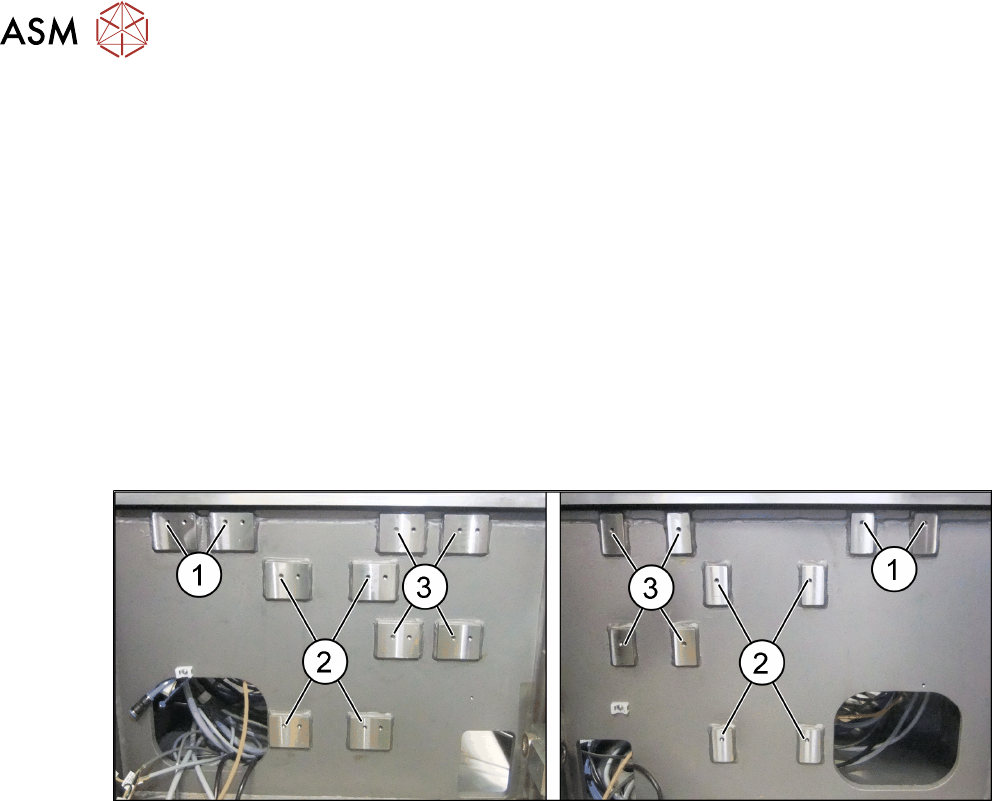

Abb.8: Anschraubpunkte an Stellplatz 3 (links) und 2 (rechts)
1. Anschraubpunkte für den Abwurfbehälter
2. Anschraubpunkte für die IC-Kamera Typ 33
3. Anschraubpunkte für die FC-Kamera Typ 25
Die Anschraubpunkte sind an Stellplatz 2 und 3 spiegelverkehrt. Verwenden Sie an Stellplatz 2 je-
weils die linken Bohrungen.
