3 Einbau 3.5 BE-Abwurfbehälter montieren Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 47 Abwurfbehälter-Halter montieren ► Montieren Sie den…
3 Einbau
3.5 BE-Abwurfbehälter montieren
46 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.5 BE-Abwurfbehälter montieren
Bei der Option "Stationäre Kamera für CPP-Kopf" muss ein zusätzlicher Abwurfbehälter für Bauele-
mente >36x36mm montiert werden. Dieser ist identisch zum TwinHead-Abwurfbehälter.
Dieser Abwurfbehälter ist im Lieferumfang der stationären Kamera und des HRK für den TwinHead
enthalten.
Benötigte Teile an Stellplatz 1 und 4
Teile
Winkel Halter und Befestigungsmaterial für Abwurfbe-
hälter an Stellplatz 1 und 4
Einbau an Stellplatz 1 und 4
Winkelhalter montieren
► Montieren Sie den Winkelhalter (1) mit zwei
Schrauben M6x12 [03042572-xx] an dem
Winkelhalter (2) an die rechte Seite der
Distanzplatte (3).
3 Einbau
3.5 BE-Abwurfbehälter montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
47
Abwurfbehälter-Halter montieren
► Montieren Sie den Halter Abwurfbehälter (1) mit
zwei Muttern M5 (selbst sichernd mit Flansch,
drehbar) (2).
► Fahren Sie fort mit dem Einbau des Sensors Ab-
frage Abwurfbehälter (siehe 3.6 "Sensor Abfrage
Abwurfbehälter montieren" [}49].
Benötigte Teile an Stellplatz 2 und 3
Teile
1. Links: Halteblech für den Halter des Abwurfbe-
hälters an Stellplatz 2 und 3
2. Rechts: Halter für Abwurfbehälter
3 Einbau
3.5 BE-Abwurfbehälter montieren
48 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
Einbau an Stellplatz 2 und 3

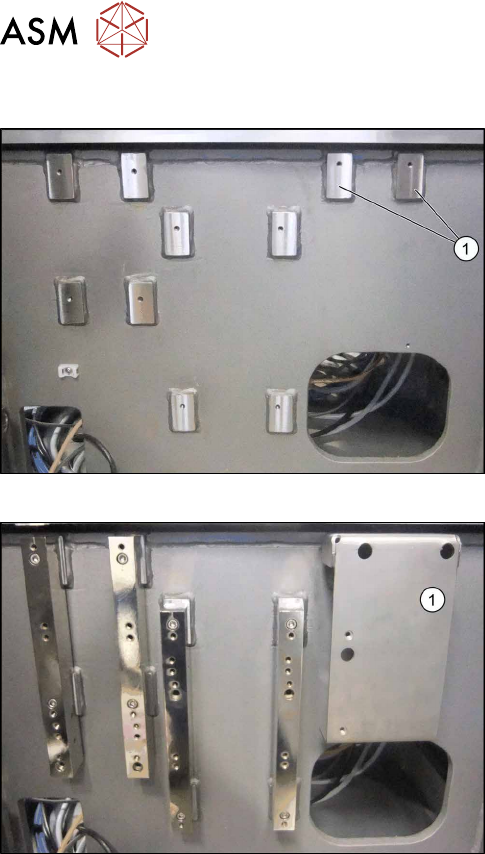

Anschraubpunkte
► Für die Anbringung des Abwurfbehälters benö-
tigen Sie an Stellplatz 2 und 3 die Anschraub-
punkte(1) (hier am Beispiel von Stellplatz3).
Halteblech befestigen
► Befestigen Sie das Halteblech (1) mit 2 x Schrau-
ben M6 x12(03042572-xx) an den Anschraub-
punkten.
