3 Einbau 3.8 Abschließende Arbeiten durchführen 52 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 3.8 Abschließende Arbeiten durchführen ► Wen…
3 Einbau
3.7 Kalibrierteil-Halter an X4i S montieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
51
Abwurfbehälter einsetzen
► Setzen Sie den Abwurfbehälter (1) ein (am Bei-
spiel von Stellplatz1).
Abwurfbehälter einsetzen
► Hängen Sie den Abwurfbehälter (1) neben der
IC-Kamera (2) und der FC-Kamera (3) in den
Halter ein (am Beispiel von Stellplatz 3).
3.7 Kalibrierteil-Halter an X4i S montieren
An Maschinen der Typen X3 S und X4 S ist der Kalibrierteil-Halter bereits vorinstalliert. An Maschi-
nen des Typs X4i S muss er nachträglich eingebaut werden.
Kalibrierteil-Halter
► Bauen Sie an Maschinen des Typs X4i S den
Kalibrierteil-Halter an allen Stellplätzen ein, an
denen eine stationäre Kamera installiert wurde.
3 Einbau
3.8 Abschließende Arbeiten durchführen
52 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
3.8 Abschließende Arbeiten durchführen
► Wenn Sie den "Abwurfbehälter für TwinHead" [03072806-xx] eingesetzt haben, hängen Sie
die Gurtabfallrutsche wieder ein.
3.8.1 Maschinen der Typen X3 S und X4 S
► Entfernen Sie ggf. Gegenstände im Verfahrbereich des Portals und des Bestückkopfes.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Fahren Sie fort mit dem Kalibrieren der Kamera(s).
3.8.2 Maschinen des Typs X4i S
BE-Einzug montieren
► Schieben Sie den BE-Einzug exakt an die zweite
Tischposition und schrauben Sie ihn fest an den
Positionen (1) bis (4).
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Setzen Sie die Seitenverkleidung wieder ein und befestigen Sie diese.
► Entfernen Sie ggf. Gegenstände im Verfahrbereich des Portals und des Bestückkopfes.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Fahren Sie fort mit dem Kalibrieren der Kamera(s).
3.8.3 Kamera kalibrieren (SR70x.xx)
► Wechseln Sie in den Bedienerlevel SIPLACE (Kunde).
► Wählen Sie Service (Maschine konfigurieren, aktualisieren und kalibrieren)
--> Ma-
schinenkalibrierung.
► Wählen Sie Kopf und Kameras und klicken Sie auf Weiter.
► Wählen Sie das entsprechende Portal aus und klicken Sie auf Weiter.
► Im nächsten Schritt werden die Vorbedingungen abgefragt. Wenn diese erfüllt sind, klicken
Sie auf Starten.
3.9 Einstellungen an der Software
Siehe: 4.2 "Konfiguration der stationären Kamera mit SIPLACE PRO" [}53]
4 Anhang
4.1 Einbauhöhe der Stationären Kamera
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
53

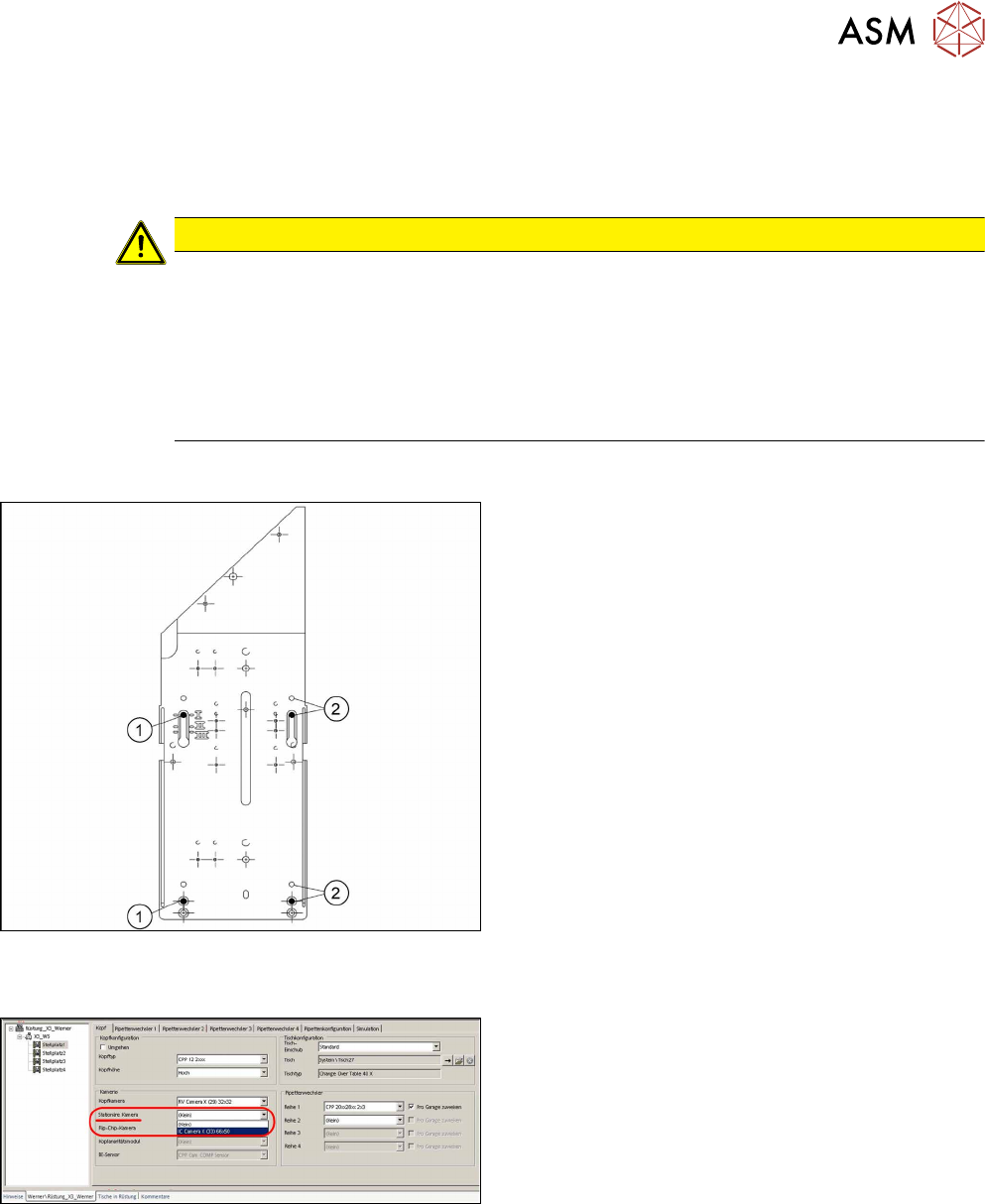

4 Anhang
4.1 Einbauhöhe der Stationären Kamera
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe "I". Ansonsten besteht
Headcrashgefahr!
► Beachten Sie bei der Wahl der Einbauhöhe immer alle Köpfe in einem Bestückbe-
reich.
► Wird eine stationäre Kamera mit einem CPP-Kopf eingesetzt, so muss der CPP-Kopf
in der Position oben montiert sein.
4.1.1 Stationäre Kamera in Position I
Wird im entsprechenden Bestückbereich ein DLM-
oder CPP-Kopf betrieben, so muss die Kamera in der
untersten Position eingebaut werden. Dies entspricht
der Position I.
1. Schraube
2. Gewinde im Maschinenständer
Die Position I ist in folgenden Fällen zu wählen:
●
X–Serie S: Immer
4.2 Konfiguration der stationären Kamera mit SIPLACE PRO
Konfiguration der stationären Kamera (SIPLACE Pro
Rüstung (amBeispielX3)
► Wählen Sie Rüstung → Stellplatz → Register-
karte Kopf und tragen Sie die P&P-Kamera ein.
► Optimieren Sie die Rüstung im SIPLACE Pro
neu.
