QD027-24 4. 生产
NXT 系统手册 87
1. 打开料盘单元 -M 的正门。
2. 请提起料盘挡块。
3. 请通过 KIT Handy 对新的料盘进行验证。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。
备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册]的[14.料盘验证操作 ]。
备注 )通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸取
开始点。详细内容请参照 " 4.9.3 指定料盘元件吸取开始点 "。
4. 生产 QD027-24
88 NXT 系统手册
4. 在作业向导画面上确认料站位置，取出空料盘后放置新的料盘。
注意 )在将料盘放置到料站时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站
最里面的挡块。如果接触，请将料盘退回一些。
5. 请对于元件料尽的所有料站，进行料盘的验证和安装。
a. 此时，不仅是出现停止原因的料站，对于其他的料站，如果料尽，也请设置新的料盘。
b. 对于料尽的料站，如果不需要补充时，请取出空料盘。
6. 当完成所有的补充后，就会显示按下 COPLT 按钮的向导画面。
01SYS-0184
QD027-24 4. 生产
NXT 系统手册 89

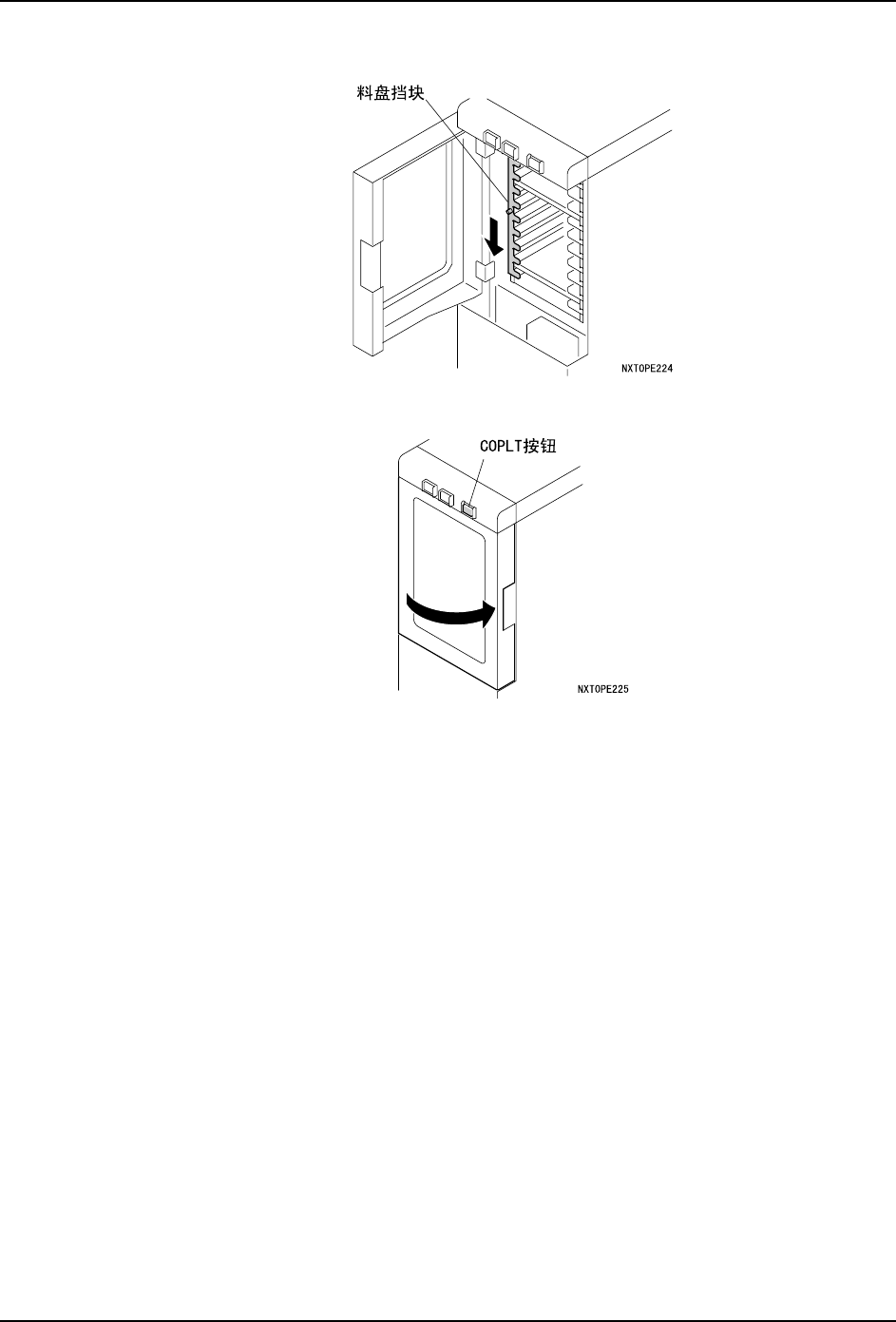

7. 请放下料盘挡块。
8. 请关闭正门，按下 COPLT 按钮。开始生产。
备注 )请轻轻关闭正门，使料盘单元 -M 不受到冲击。
