5.9.2 吸嘴的卸下和安装
备注 )对于连接了料盘单元 -L 的模组，首先显示料盘单元 -L 卸下向导。请根据向导卸下料
盘单元 -L。
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后按下操作面板的 OK。模组被松开，并且自动地向前移
动一点。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。

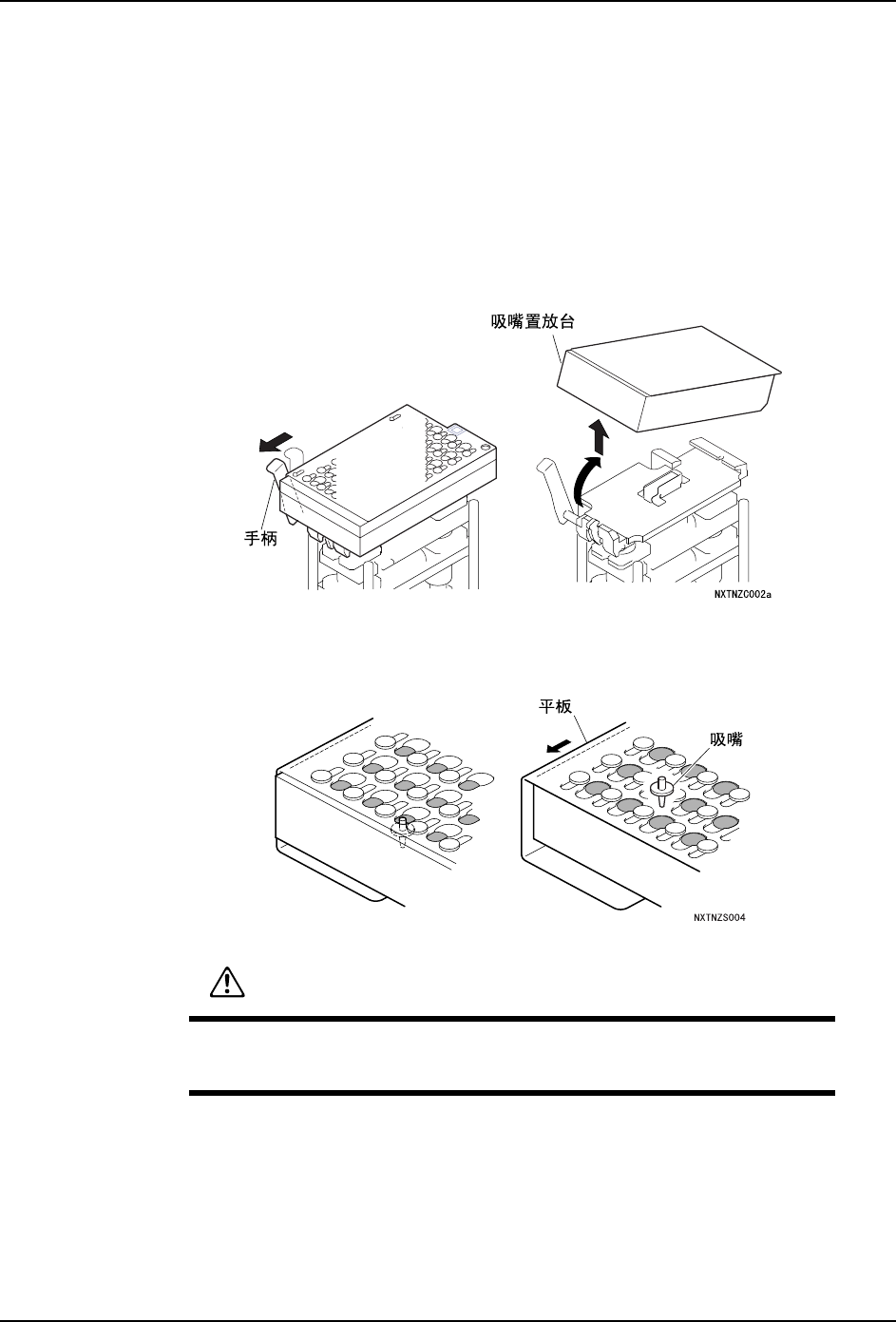

2. 将吸嘴置放台的手柄向模组前方倾斜，抬起置放台的前半部分并卸下。
3. 准备好安装在机器上的吸嘴置放台。
4. 使平板滑动后补充必要的吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
QD027-24 5. 换线
NXT 系统手册 237
5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 如果是 M3(S) 模组，在插入之前请确认 XS 轴等机械部件是否没有从模组中突出。
b. 请握住模组的手柄，慢慢地插入模组，直到碰到碰到阻停块为止
c. 模组被拉入并被夹紧。如果模组没有被夹紧时，请少许将模组退回一点，然后重新推
入。
备注 )对于卸下了料盘单元 -L 的模组，在这之后显示料盘单元 -L 安装向导。请根据向导安
装料盘单元 -L。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
5. 换线 QD027-24
238 NXT 系统手册
5.9.3 吸嘴一览表

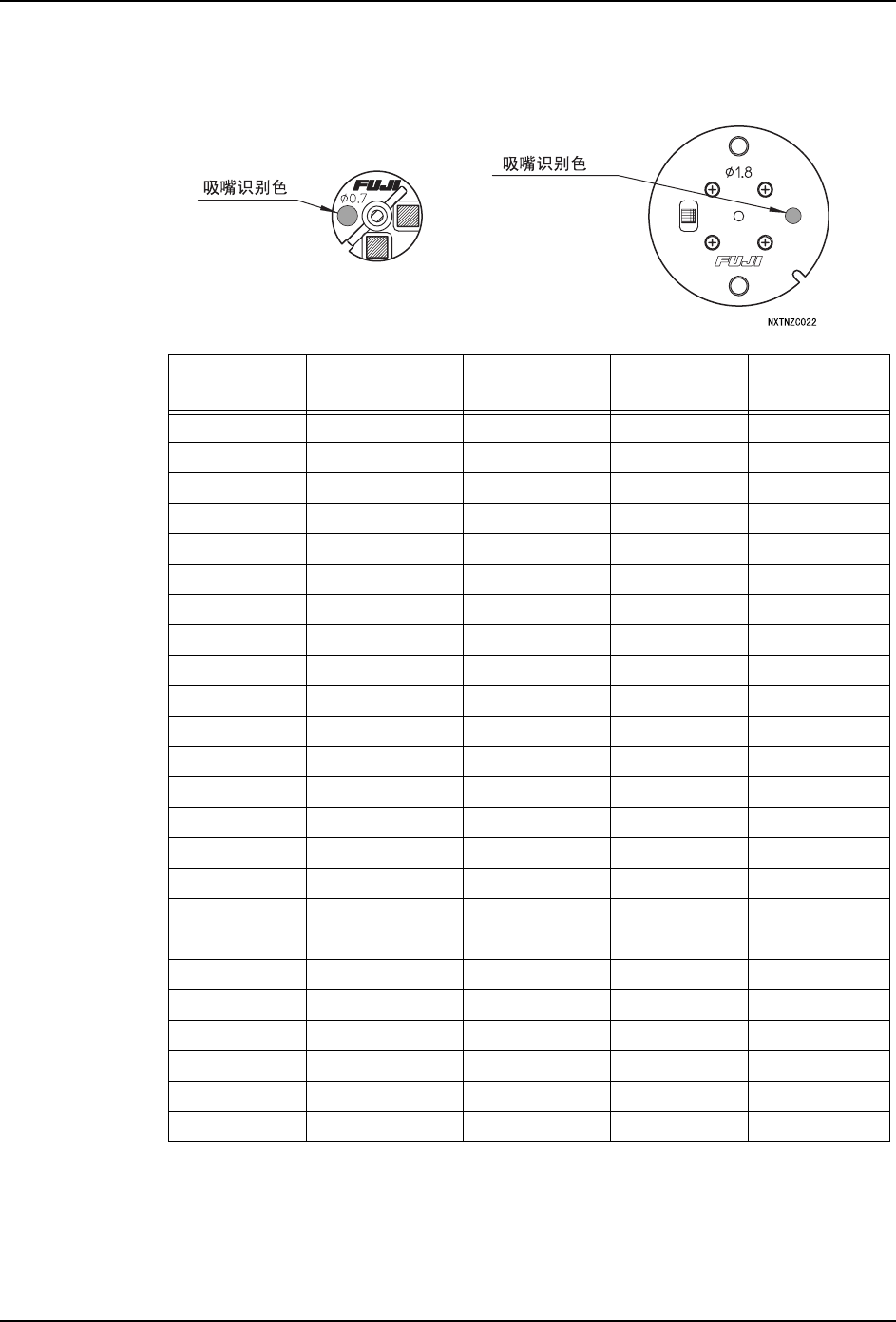

所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
备注 )使用带元件有无确认传感器的工作头时，请不要安装带橡胶垫的吸嘴。如果安装了带
橡胶垫的吸嘴，就无法进行元件有无的确认。
吸嘴尺寸 识别色
H08/H12(S)/
H12HS 用吸嘴
H04 用吸嘴
H01/H02 用吸
嘴
φ 0.3 灰 AA1ATxx - -
φ 0.4 黄 AA056xx - -
φ 0.7 蓝 AA057xx - -
φ 1.0 粉红 AA058xx AA06Wxx AA0ASxx
φ 1.3 绿 AA20Axx AA06Xxx AA058xx
φ 1.3 MELF 橘黄 AA064xx - AA0MZxx
φ 1.8 浅蓝 AA20Bxx AA06Yxx AA069xx
φ 1.8 MELF 橘黄 AA19Gxx - AA11Rxx
φ 2.5 紫 AA20Cxx AA06Zxx AA070xx
φ 2.5 MELF 橘黄 - - -
φ 2.5 G 紫 - AA07Fxx AA084xx
φ 3.7 黄绿 AA20Dxx AA07Axx AA071xx
φ 3.7 G 黄绿 AA18Cxx AA07Gxx AA085xx
φ 5.0 淡紫 AA20Exx AA07Bxx AA079xx
φ 5.0 G 红 AA063xx AA07Hxx AA072xx
φ 7.0 淡紫 - AA07Cxx AA080xx
φ 7.0 G 深红 - AA07Kxx AA073xx
φ 10.0 淡紫 - AA07Dxx AA081xx
φ 10.0 G 深蓝 - AA07Lxx AA074xx
φ 15.0 淡紫 - AA07Exx AA082xx
φ 15.0 G 白 - AA07Mxx AA075xx
φ 20.0 淡紫 - - AA083xx
φ 20.0 G 灰 - - AA076xx
治具 (J01,J02,J03) AA06Axx AA0EXxx AA05Zxx
