4.11.17 料盘元件无停止供应功能
不停止机器的运转，向元件剩余数少到某一程度的料盘单元 -L 补充元件的功能。通过料盘
元件的补充将运转的停止时间控制在最小限度，提高生产效率。
在使用无停止供应功能时，需要 Fujitrax Verifier (V3.04) 和 KIT Handy。设定方法请参
照 NXT 编程手册。
备注 )料盘元件无停止供应功能在 NXT V3.11 以后的版本中能够使用。
无停止供应功能设定步骤
1. 在辅助软件的 [ 模组功能设定 ] 画面上，设定无停止供应功能。
·[Fujitrax 设定 ]-[ 验证 ON/OFF]：[ON]
·[Fujitrax 设定 ]-[ 料盘验证设定 ]：[ 料盘验证 ON]
·[ 料盘设定 ]-[ 无停止供应 ]：[ 使用托架排出部 ] 或者 [ 使用托架供应部 ]
无停止供应功能的运用
关于向料盘单元 -L 的料盘元件补充向导和补充步骤，请参照 " 4.8 向料盘单元 -L 补充料
盘元件 "。此处对供料托架的料盘配置进行说明。
关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 )上图虽然在 3 个料盘托架上各放置 1 个料盘，但是在运用无停止供应功能时，还需要
1 个供料盘运用的托架。
但是，也可以运用以下的在 1 个托架上放置 2 个料盘的配置。此时，对放置在子料站 1 和 2
上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
4. 生产 QD027-24
142 NXT 系统手册
在同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到供应部时，请使用 KIT Handy 进行吸取位置指定。
将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个子料站中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的子料站上放
置料盘。
QD027-24 4. 生产
NXT 系统手册 143
关于异常
对运用无停止供应时发生异常和对策进行说明。

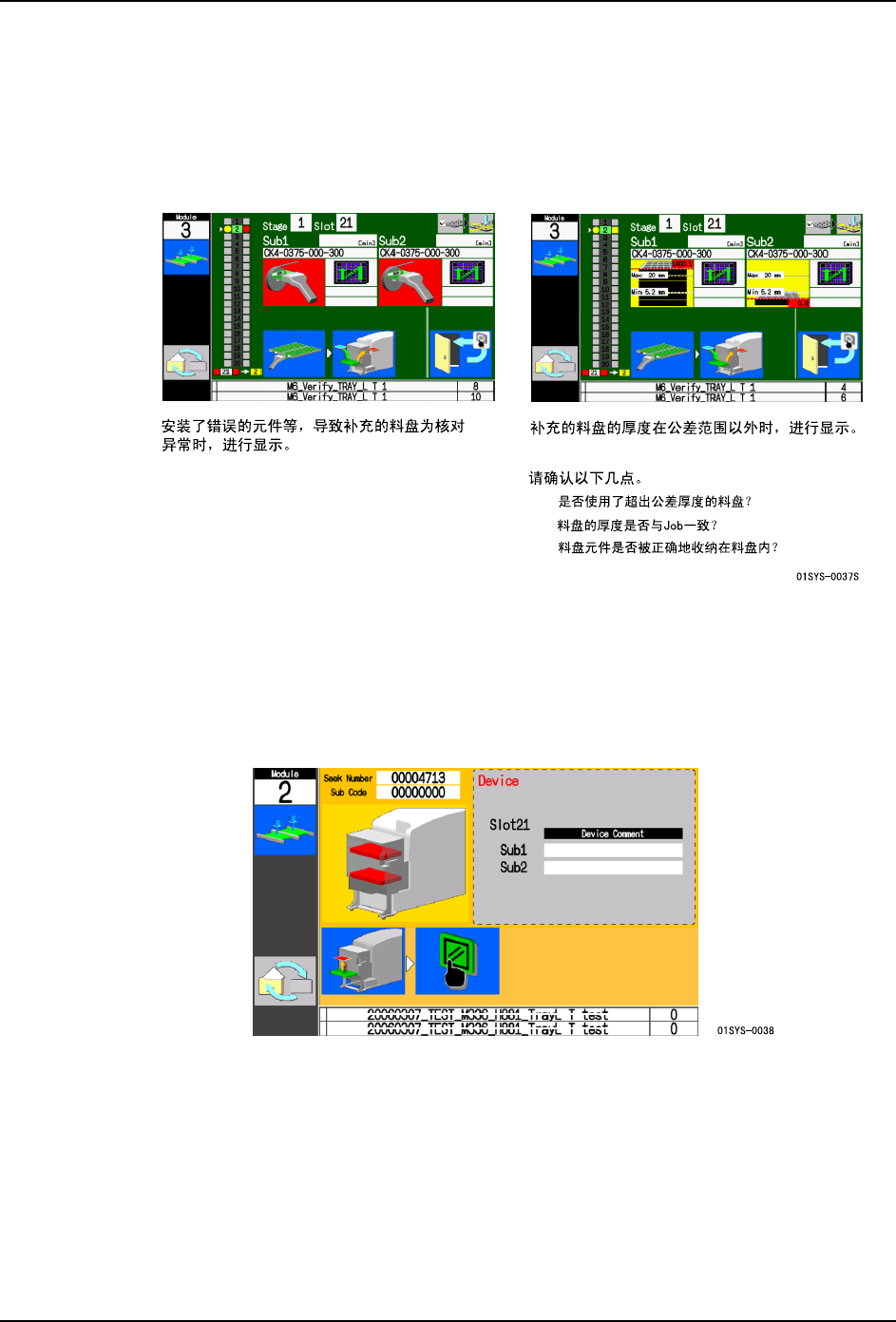

补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
请确认内容后设置正确的料盘。
进行托架返回的料站上有别的托架时
虽然操作者进行了向供应部补充料盘，但是在被补充的托架所要移动的料站上有别的托架
时，显示以下的异常向导。
a. 请取出补充给供应部的托架。
b. 请打开正门，确认被设置在对象的料站上的料盘。必要时，重新设置正确的料盘。
c. 请关闭正门，按下操作面板的 READY ON 按钮。
