NXT 系统手册.pdf - 第107页
QD027-24 4. 生产 NXT 系统手册 91 1. 打开料盘单元 -M 的正门。 2. 请提起料盘挡块。 3. 在作业向导画面上确认料站位置，取出 空料盘后设置新的料盘。 注意 )在将料盘放置到料站时 ，请轻轻放置以 免产生冲击。 另外，请不 要使料盘接触到料站 最里面的挡块。如果接触，请将料盘退回一些。
4. 生产 QD027-24
90 NXT 系统手册

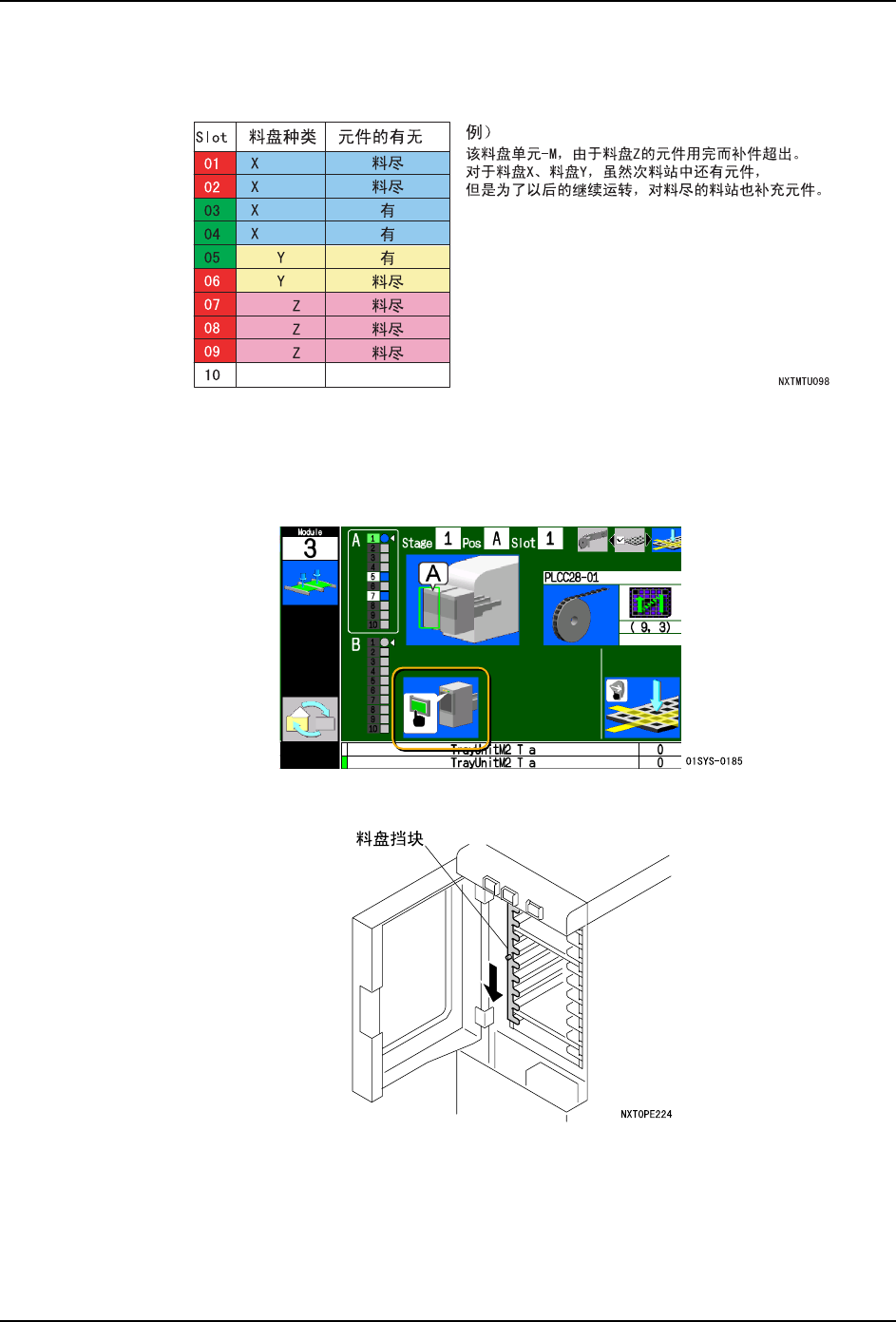

4.9.2 向导画面和补充步骤 （Verify OFF 时）
请确认元件补充向导画面。
备注 )如果背景是黄色，表示补件超出。机器不能继续进行生产，因此请马上补充元件。如
果背景是绿色，表示料尽。（运用料盘单元 -M 两侧搭载中的次料站时）单侧或者两侧
的料盘单元 -M 由于处于无法生产的状态，因此，请尽快补充元件。
QD027-24 4. 生产
NXT 系统手册 91
1. 打开料盘单元 -M 的正门。
2. 请提起料盘挡块。
3. 在作业向导画面上确认料站位置，取出空料盘后设置新的料盘。
注意 )在将料盘放置到料站时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站
最里面的挡块。如果接触，请将料盘退回一些。
