4. 生产 QD027-24
108 NXT 系统手册
4.11.6 H02 工作头的 1 吸嘴运用

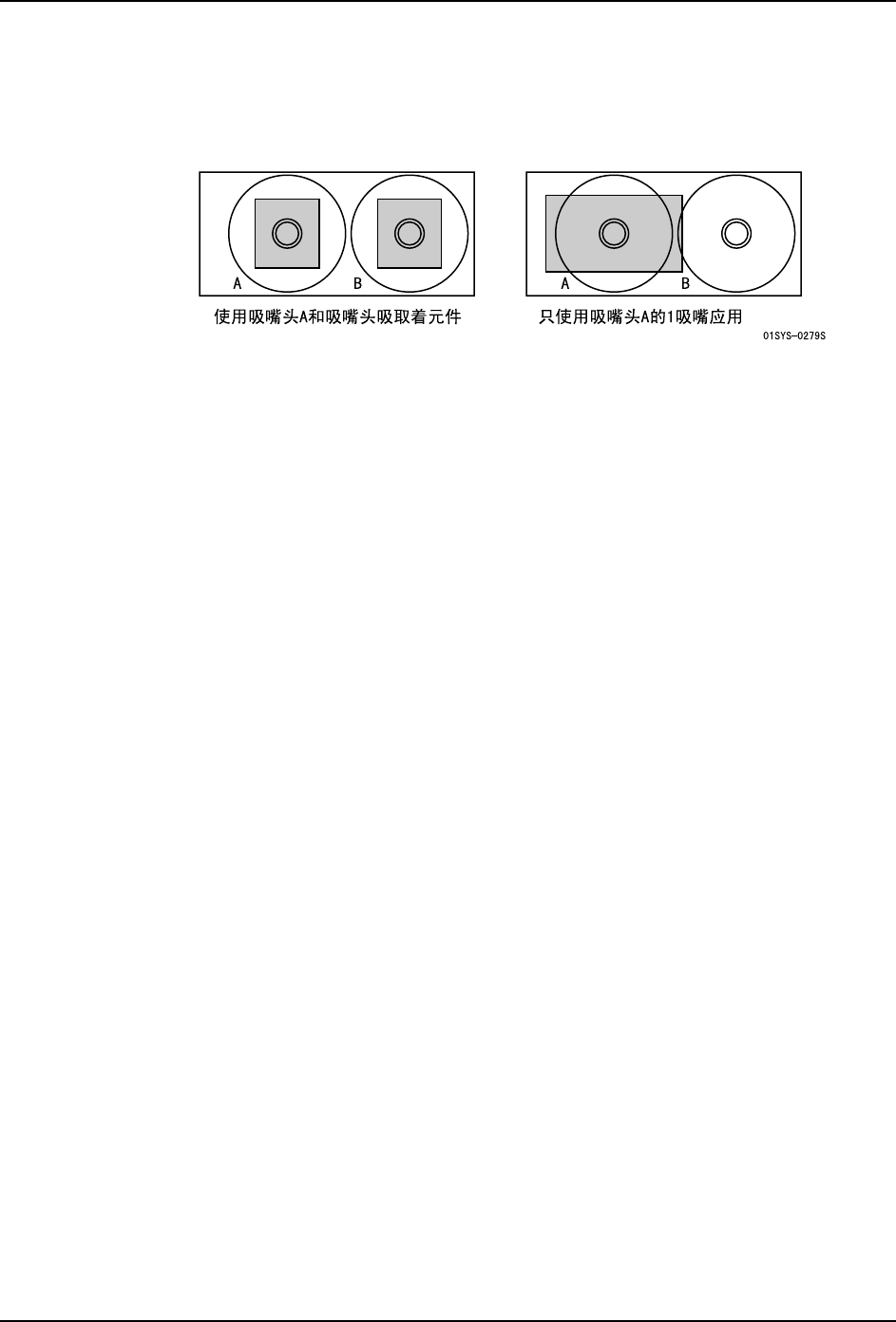

根据吸取元件的尺寸或吸嘴种类，在 2 个吸嘴头之间的元件之间，或者吸嘴和元件之间会有
干涉发生的可能性。在这种情况下，可以只使用 H02 工作头上的 1 个吸嘴进行吸取，避免运
转中的吸嘴头之间的干涉。
运用方法
在 Fuji Flexa 上，请将元件分配给已搭载了 H02 工作头的模组并进行优化处理。机器在判
断出最合适的运用后进行生产。
1 吸嘴运用时，没有使用侧的吸嘴会移动到退避位置。即使移动到退避位置也还是有干涉发
生的危险时，机器将没有使用侧的吸嘴返回到吸嘴置放台。
QD027-24 4. 生产
NXT 系统手册 109
4.11.7 H04 工作头的 2 吸嘴运用
使用 H04 工作头进行生产时，能够只运用 2 个吸嘴或 1 个吸嘴进行运转。因此，对应 H04 工
作头的元件尺寸如下。另外，在带元件有无确认传感器的工作头和没有带该传感器的工作头
中，所对应的元件尺寸有所不同。
备注 )H04 工作头的 2 吸嘴运用在 NXT V3.11 以后的版本中能够使用。
备注 )
1.2x2 吸嘴运用就是将大的元件分配给吸嘴头 A、C，将小的元件分配给吸嘴头 B、D 后，
最大使用 4 个吸嘴进行生产。（根据优化的结果，也有可能不使用全部 4 个吸嘴。）
2.2 吸嘴运用就是最大只使用吸嘴头 A、C 的 2 个吸嘴，并分配 4 吸嘴运用所不能生产
的较大的元件进行生产。
3.元件尺寸就是进行影像处理的尺寸 （元件主体尺寸 + 引脚的长度）。
4.影像处理区域是以吸取位置为中心被决定。因此，如果设定了吸取修正值 X（Y），元
件尺寸为按照以下公式算出的数值。
[ 影像处理时的元件尺寸 X （Y）] = 元件尺寸 X （Y） + [ 吸取修正值 X （Y）] x 2
运用方法
在 Fuji Flexa 上请将上表中的元件分配给已搭载了 H04 工作头的模组并进行优化处理。机
器在判断出最合适的运用后进行生产。
限制事项
2 吸嘴运用时，当不使用的吸嘴头 B、D 上连接着超出φ 10mm 的吸嘴时，就有可能与吸嘴头
A、C 上吸取的元件发生干涉。因此请切换到 1 吸嘴运用。
运用 对应的元件尺寸
4 吸嘴运用 1608 ～□ 13 mm
2X2 吸嘴运用 大于□ 13 mm。
对角 19.8 mm 以下，并且 Y 方向 14 mm 以下
（在吸嘴头 B、D 中可以分配□ 11mm 以下）
2 吸嘴运用 Y 方向大于 14 mm，并且对角大于 19mm。
～ Y 方向 18mm 以下，并且对角 26mm 以下。
2 吸嘴运用
( 附有元件有无
确认传感器）
Y 方向大于 14 mm，并且对角大于 19.8mm。
～□ 15mm 以下，并且对角 21.5mm 以下。
1 吸嘴运用 Y 方向大于 18 mm，并且对角大于 26mm。
～□ 38mm 以下。
1 吸嘴运用
( 附有元件有无
确认传感器）
大于□ 15 mm，并且对角大于 21.5mm。
～□ 24mm 以下。
（1 吸嘴运用时，不能进行吸嘴有无确认。）
4. 生产 QD027-24
110 NXT 系统手册
4.11.8 H08 工作头的 4 吸嘴运用
使用 H08 工作头进行生产时，能够只运用 4 个吸嘴进行运转。
备注 )H08 工作头的 4 吸嘴运用在 NXT V4.10 以后的版本中能够使用。
由此，对应 H08 工作头的元件尺寸如下。
另外，4 吸嘴运用和通常运用能够以同一贴装周期时间进行贴装。
运用方法
在 Fuji Flexa 上，请将对应 H08 工作头的元件分配给搭载了 H08 工作头的模组，并进行优
化处理。机器会判断最合适的运用并进行生产。
限制事项
在 4 吸嘴运用中使用的吸嘴头固定为 B、D、F、H。如果将这些吸嘴头设定成吸嘴头跳过，就
无法进行生产。
运用 对应的元件尺寸
4 吸嘴运用 大于□ 7.5 mm，小于□ 12 mm
8 吸嘴运用 0402 ～□ 7.5 mm
