4. 生产 QD027-24 160 NXT 系统手册 e. 请设置吸取器。此时，通过 4 个爪可靠地锁定吸取器。 f. 运转时，为了不妨碍吸取器的动作，请将 气管配置在吸取器站的中央。 g. 如果料盘落下，请用手除去。 h. 按 下操作面板的 READY ON。 i. 显示出料盘单元 -L 的设置向导，请根据向导将料盘单元 -L 设置到机器上。 j. 机 器回复到 S TART 等待的状 态。
QD027-24 4. 生产
NXT 系统手册 159
关于空料盘自动排出功能运用时的异常
对吸取器运用时发生的异常和对策进行说明。
吸取器的安装·返回失败。或者，所安装的吸取器脱落。
由于某种原因，当发生吸取器从工作头上脱落等的错误时，就会在操作画面上显示异常向
导。

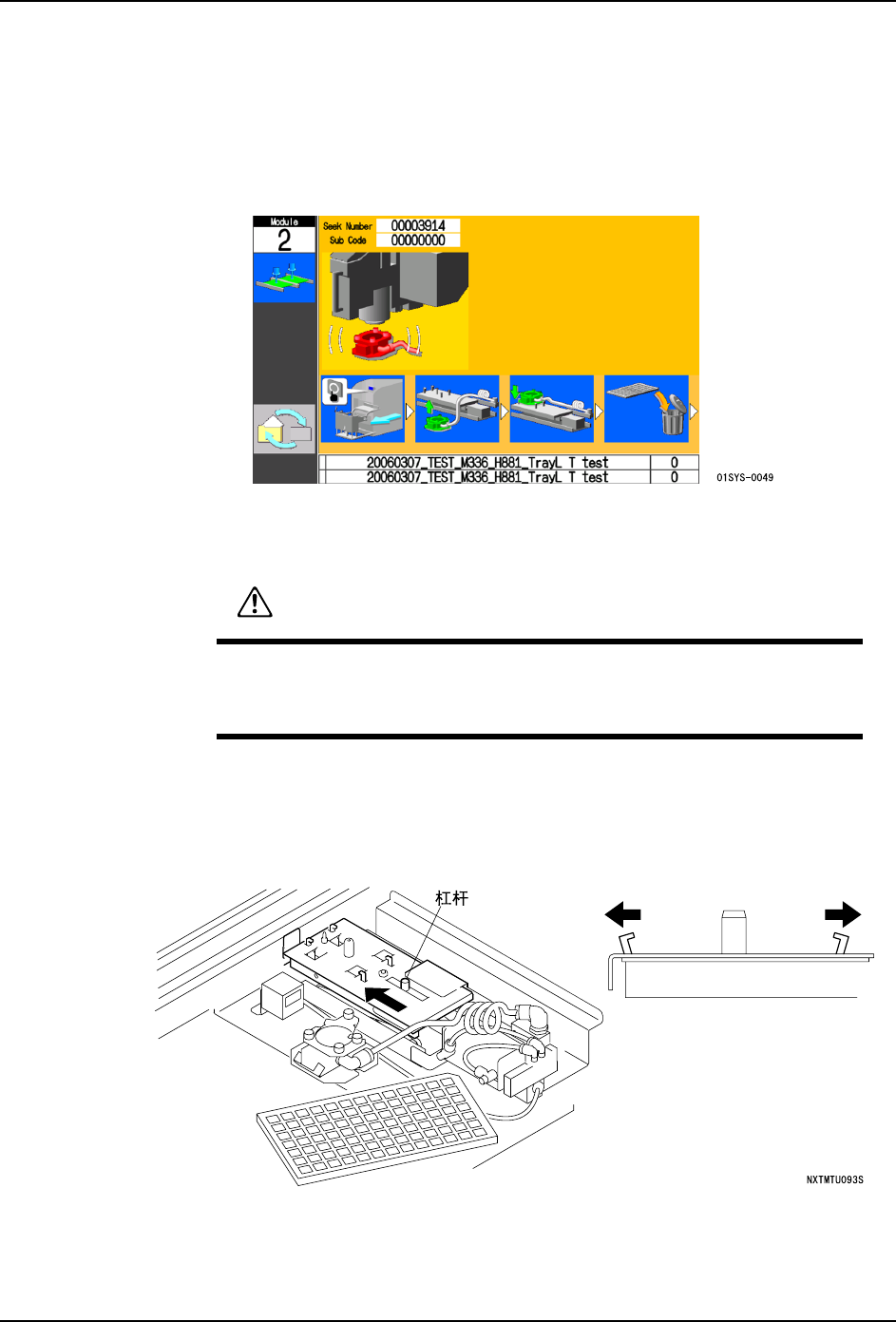

a. 打开机器的侧罩，确认吸取器的位置。确认不存在拉出料盘单元 -L 时气管被卡住等
的问题。
b. 按下操作面板的 OK 按钮，松开料盘单元 -L。
c. 请慢慢地拉出料盘单元 -L。
d. 请按下杠杆，打开吸取器固定用的爪。
警告
在拉出料盘单元 -L 之前，请打开机器的侧罩确认吸取器的位置。在吸取
器被卡在机器内的状态下拉出料盘单元 -L 时，就有可能损伤气管或电
缆。
4. 生产 QD027-24
160 NXT 系统手册

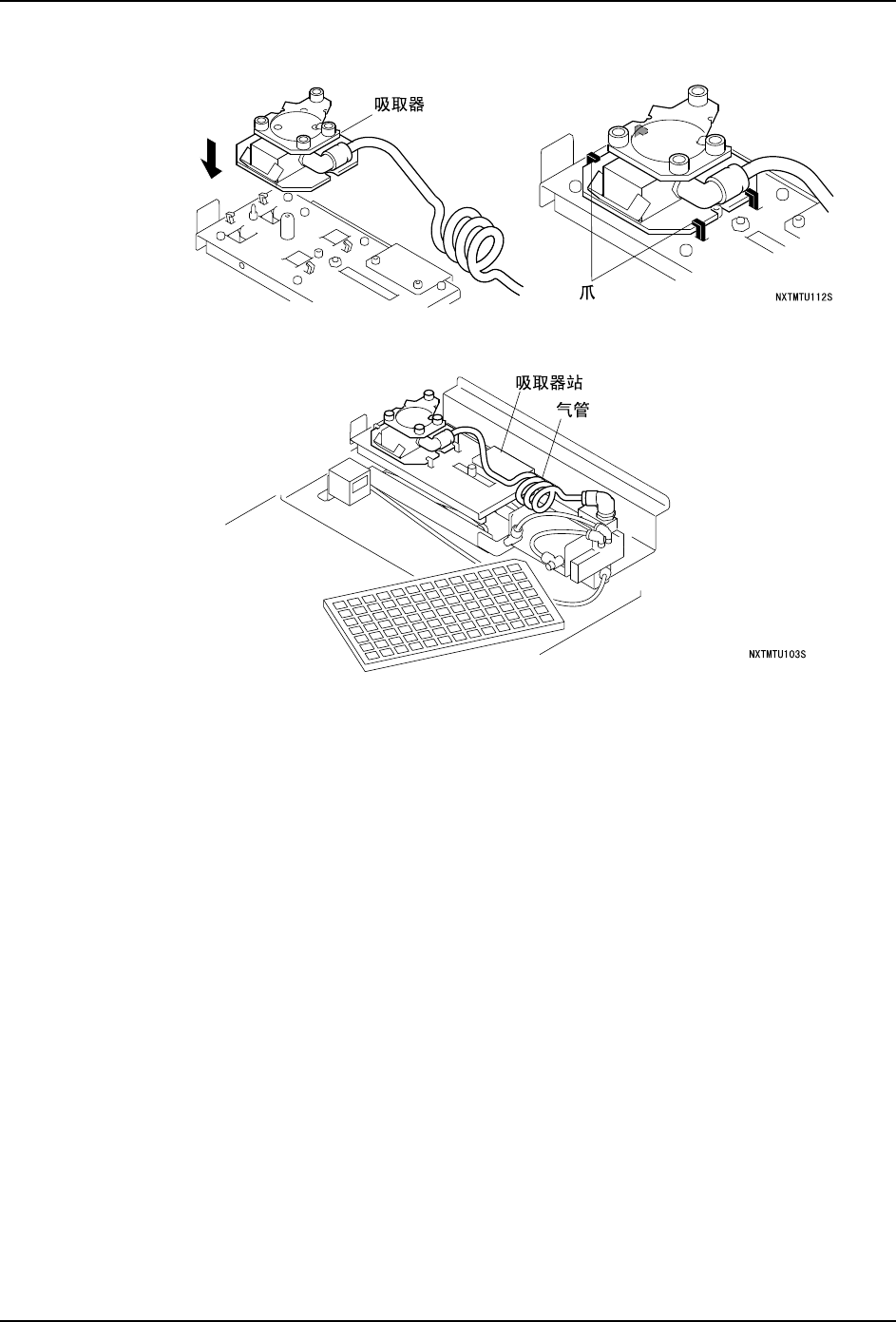

e. 请设置吸取器。此时，通过 4 个爪可靠地锁定吸取器。
f. 运转时，为了不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
g. 如果料盘落下，请用手除去。
h. 按下操作面板的 READY ON。
i. 显示出料盘单元 -L 的设置向导，请根据向导将料盘单元 -L 设置到机器上。
j. 机器回复到 START 等待的状态。
QD027-24 4. 生产
NXT 系统手册 161
空料盘的吸取失败。吸取中的空料盘落下。
由于某种原因，当发生不能够吸取空料盘时，就会在操作画面上显示异常向导。

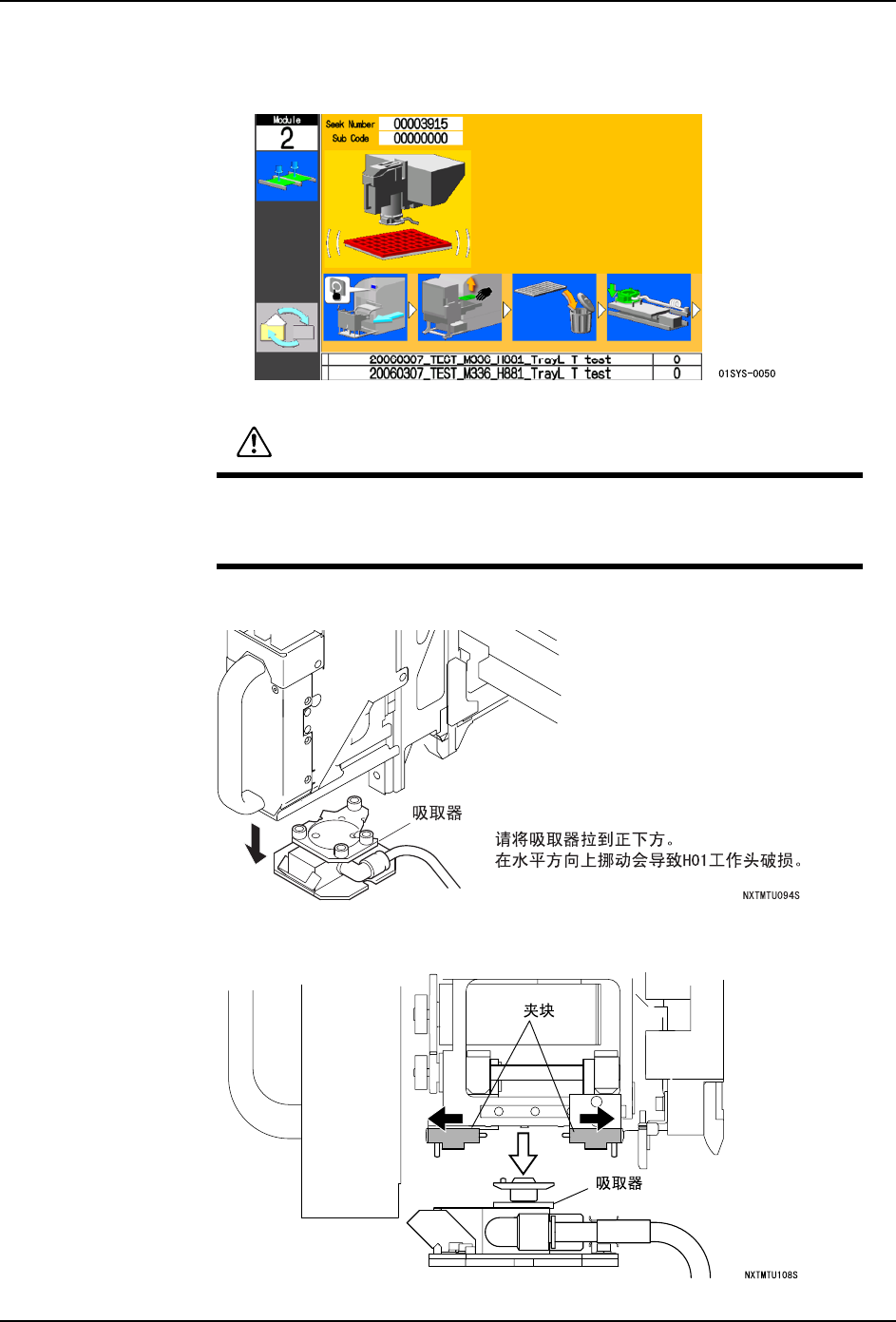

a. 请打开机器的侧罩，拆下吸取器。吸取器通过真空力被吸取在工作头上。
注意 )如果是 OF 工作头，吸取器通过夹块被固定。请用手平均地水平地打开前后的夹块，拆
下吸取器。
警告
吸取器被安装在工作头上。就这样拉出料盘单元 -L 时，就会造成吸取器
猛地落下，有可能损伤气管或电缆。在拉出料盘单元 -L 时，请从工作上
拆下吸取器。
