QD027-24 5. 换线 NXT 系统手册 205 4. 将安装了料盘的料盘箱安装到料盘单元 -LT 中。 a. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。 b. 请放下杠杆解除板的锁定，就这样插入料盘箱。 c. 请滑动料盘箱挡块。料盘箱被锁定。

5. 换线 QD027-24

204 NXT 系统手册

c. 拉出载有料盘箱的板。请慢慢地拉出，直到被锁定为止。

d. 将料盘箱挪到跟前，从料盘单元 -LT 中取出。

3. 将安装了料盘的料盘箱安装到料盘单元 -LT 中。

a. 请确认 MAGAZINE CLAMP 按钮灯已经灭了。

备注 )这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧动

作。

另外，如果在料盘单元 -LT 没有接通电源的状态下进行料盘箱的安装，需要目视确认料

盘箱侧夹块的位置。

QD027-24 5. 换线

NXT 系统手册 205

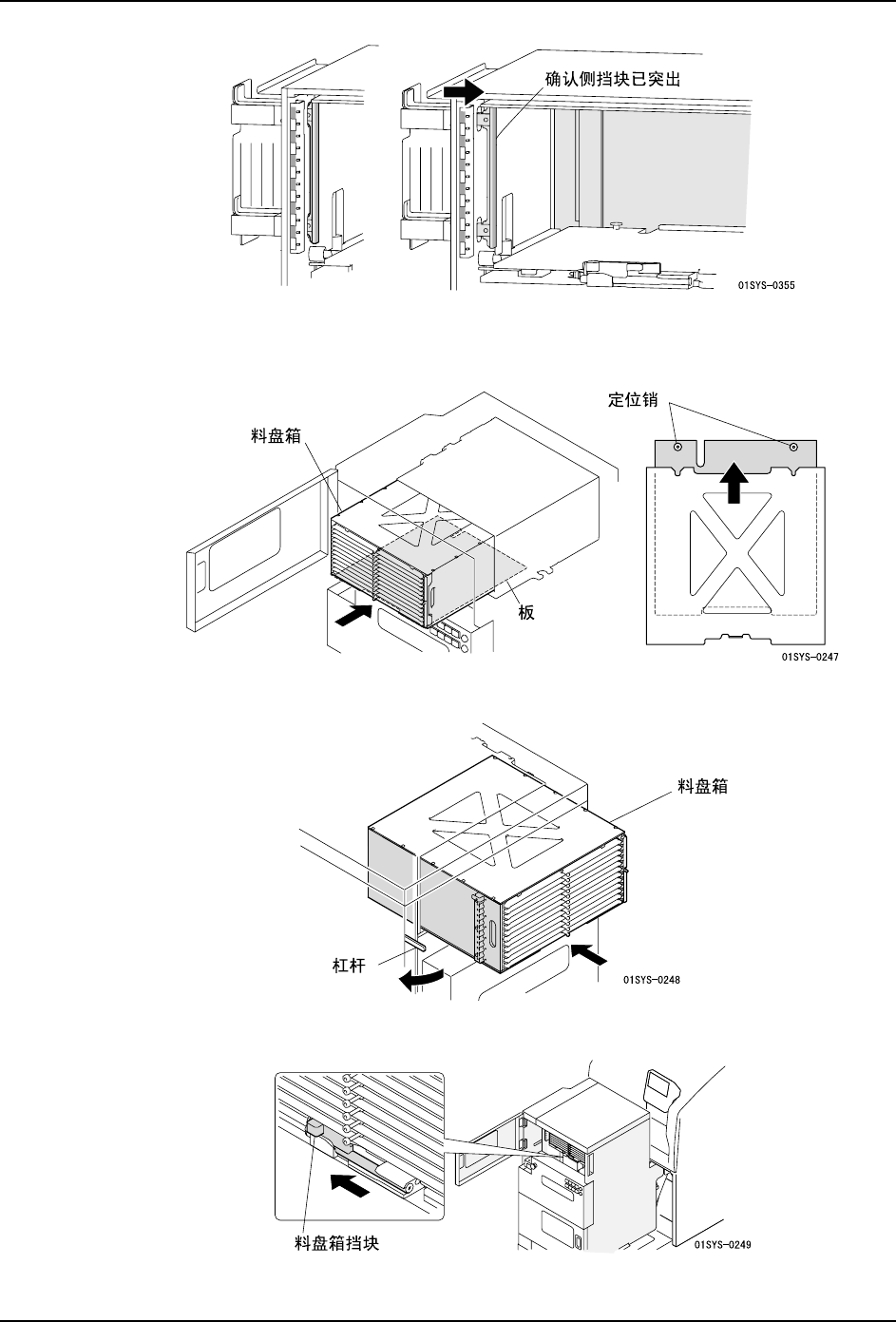

4. 将安装了料盘的料盘箱安装到料盘单元 -LT 中。

a. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。

b. 请放下杠杆解除板的锁定，就这样插入料盘箱。

c. 请滑动料盘箱挡块。料盘箱被锁定。

5. 换线 QD027-24

206 NXT 系统手册

5. 请确认料盘箱内所安装的各料盘的种类是否正确。

a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。

b. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项。

c. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。

6. 请关闭正门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复进行至今为止的同样操

作。
