找不到吸取器。

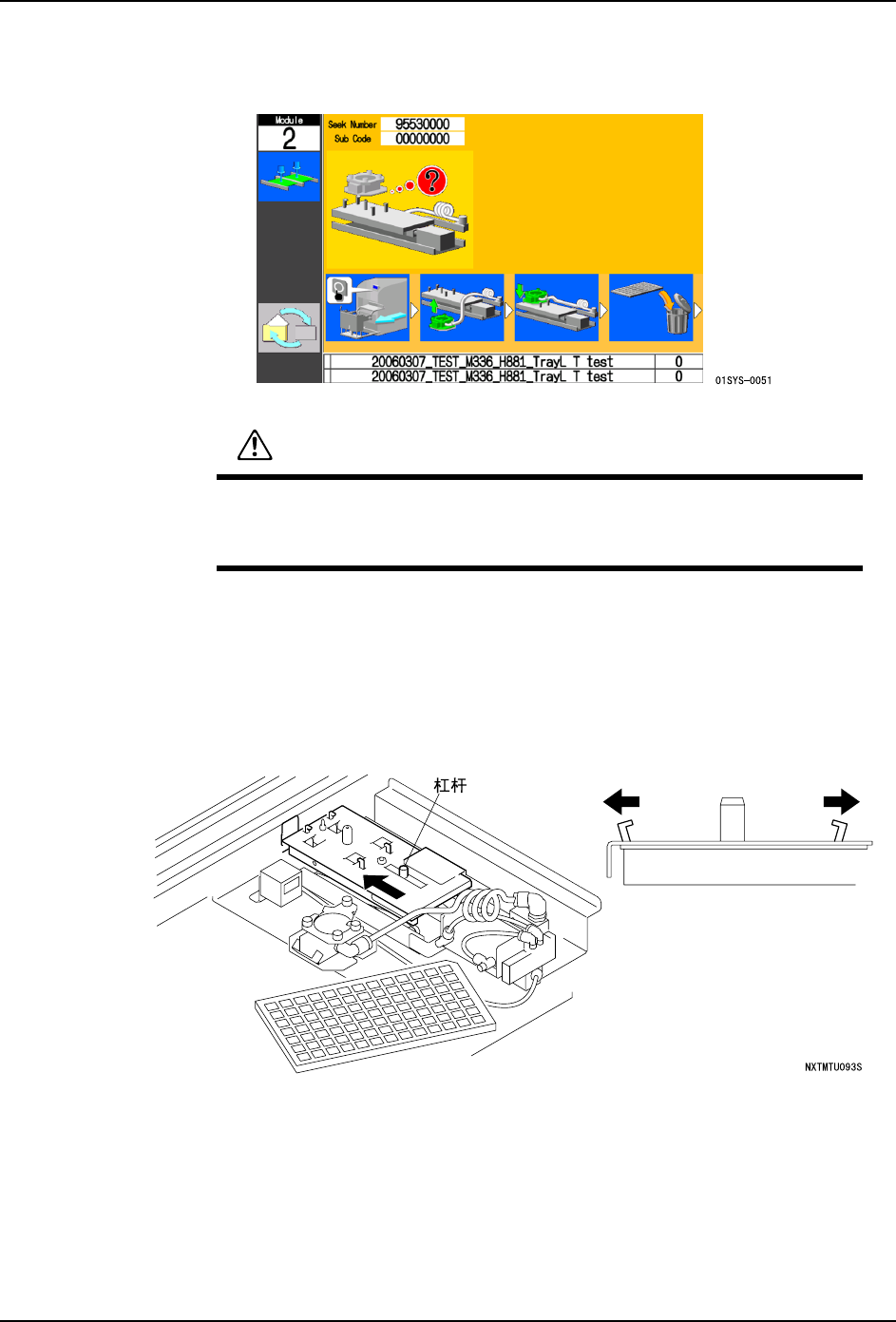

如果吸取器既不在工作头上也不在吸取器站上的时候，在操作画面上显示异常向导。
a. 请打开机器的侧罩，确认吸取器的位置。确认不存在拉出料盘单元 -L 时气管被卡住
等的问题。
b. 按下操作面板的 OK 按钮，松开料盘单元 -L。
c. 请慢慢地拉出料盘单元 -L。
d. 请按下杠杆，打开吸取器固定用的爪。
警告
在拉出料盘单元 -L 之前，请打开机器的侧罩确认吸取器的位置。在吸取
器被卡在机器内的状态下拉出料盘单元 -L 时，就有可能损伤气管或电
缆。
4. 生产 QD027-24
164 NXT 系统手册

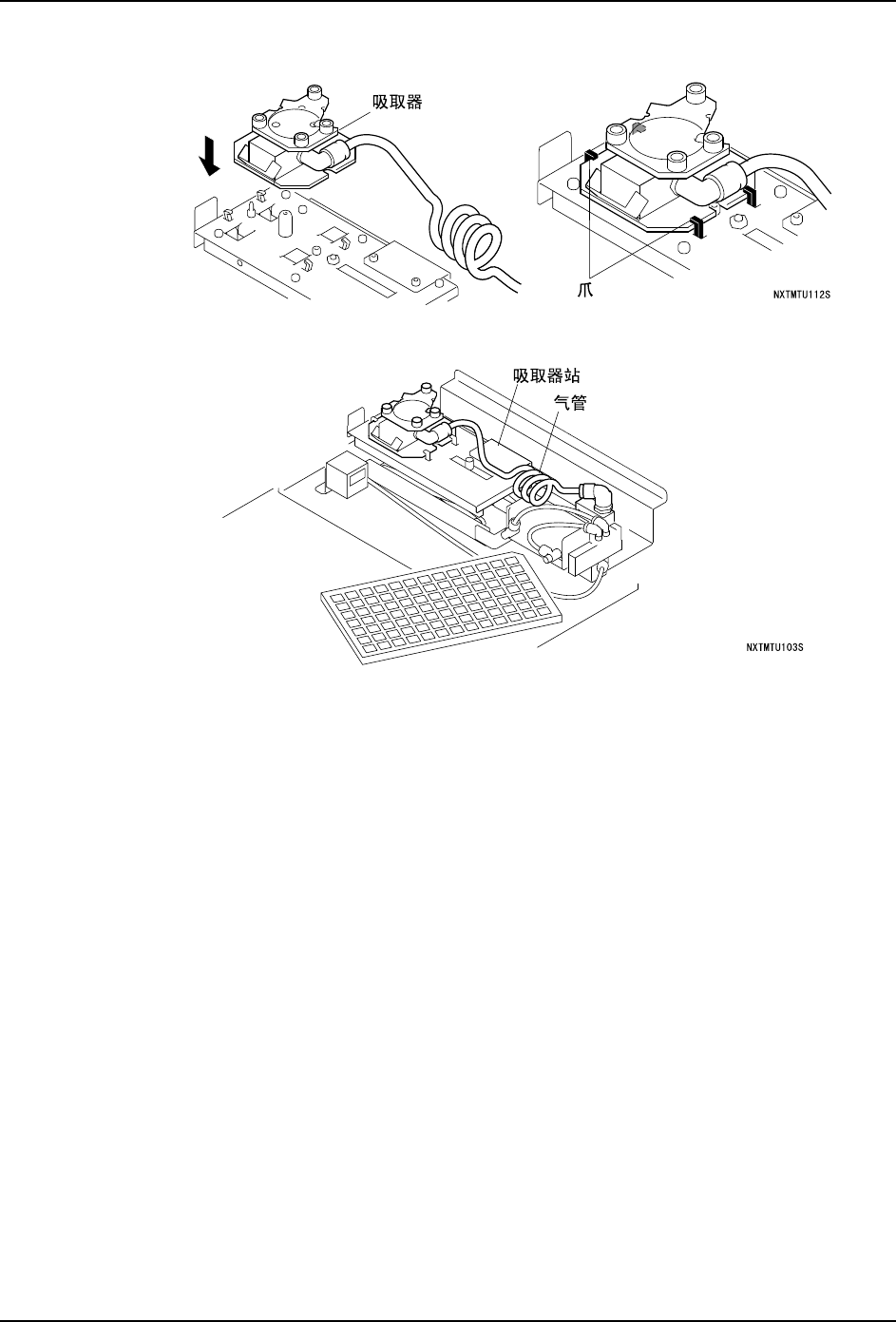

e. 请设置吸取器。此时，通过 4 个爪可靠地锁定吸取器。
f. 运转时，为了不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
g. 如果料盘落下，请用手除去。
h. 请按下操作面板的 READY ON。
i. 显示料盘单元 -L 的设置向导，请根据向导将料盘单元 -L 设置到机器上。
j. 机器回复到 START 等待的状态。
QD027-24 4. 生产
NXT 系统手册 165
使用空料盘自动排出功能时的注意事项
1. 如果元件的排出处被设定成 Pickup Tray 时，不进行通过吸取器的空料盘排出。
2. 中途补充的料盘请设置在所叠放的料盘的最上面。
3. 新追加的料盘请设置在所叠放的料盘的最下面。
4. 如果叠放在最下面的料盘变空时，需要由操作者取出。
5. 请不要在按下紧急停止开关等后，从载有空料盘的供料托架处在前进端的已停止的机器
上取出空料盘。因为 NXT 不能识别空料盘的被取出，即使补充也会排出满载了元件的料
盘。如果非要取出时，请在取出料盘单元 -L 后进行。

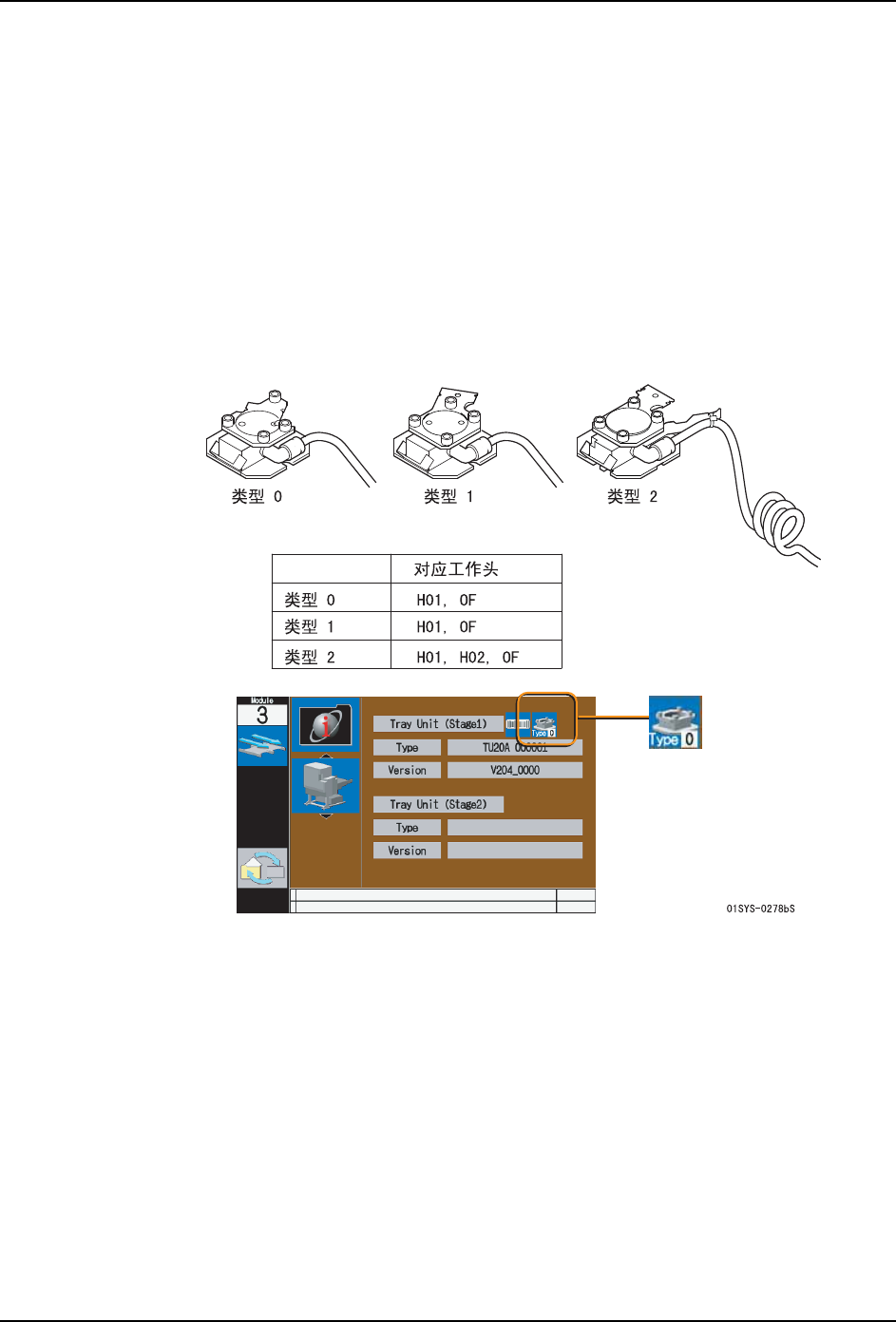

6. 吸取器有 3 种类型，可对应的工作也不同。正在使用的吸取器请在手动指令的信息显示
画面上进行确认。
