QD027-24 5. 换线
NXT 系统手册 231
9. 有必要进行其他的换线操作时，在此时进行。
10.请插入模组。
a. 如果是 M3(S) 模组，在插入之前请确认 XS 轴等机械部件是否没有从模组中突出。
b. 请握住模组的手柄，慢慢地插入模组，直到碰到碰到阻停块为止
c. 模组被拉入并被夹紧。如果模组没有被夹紧时，请少许将模组退回一点，然后重新推
入。
备注 )对于卸下了料盘单元 -L 的模组，在这之后显示料盘单元 -L 安装向导。请根据向导安
装料盘单元 -L。
5. 换线 QD027-24
232 NXT 系统手册
5.8.3 软支撑销使用时的注意点
在支撑板上安装软支撑销时，请注意以下的 3 点。
a. 电路板的位置偏移
b. 先行贴装元件的高度限制
c. 能够配置的范围

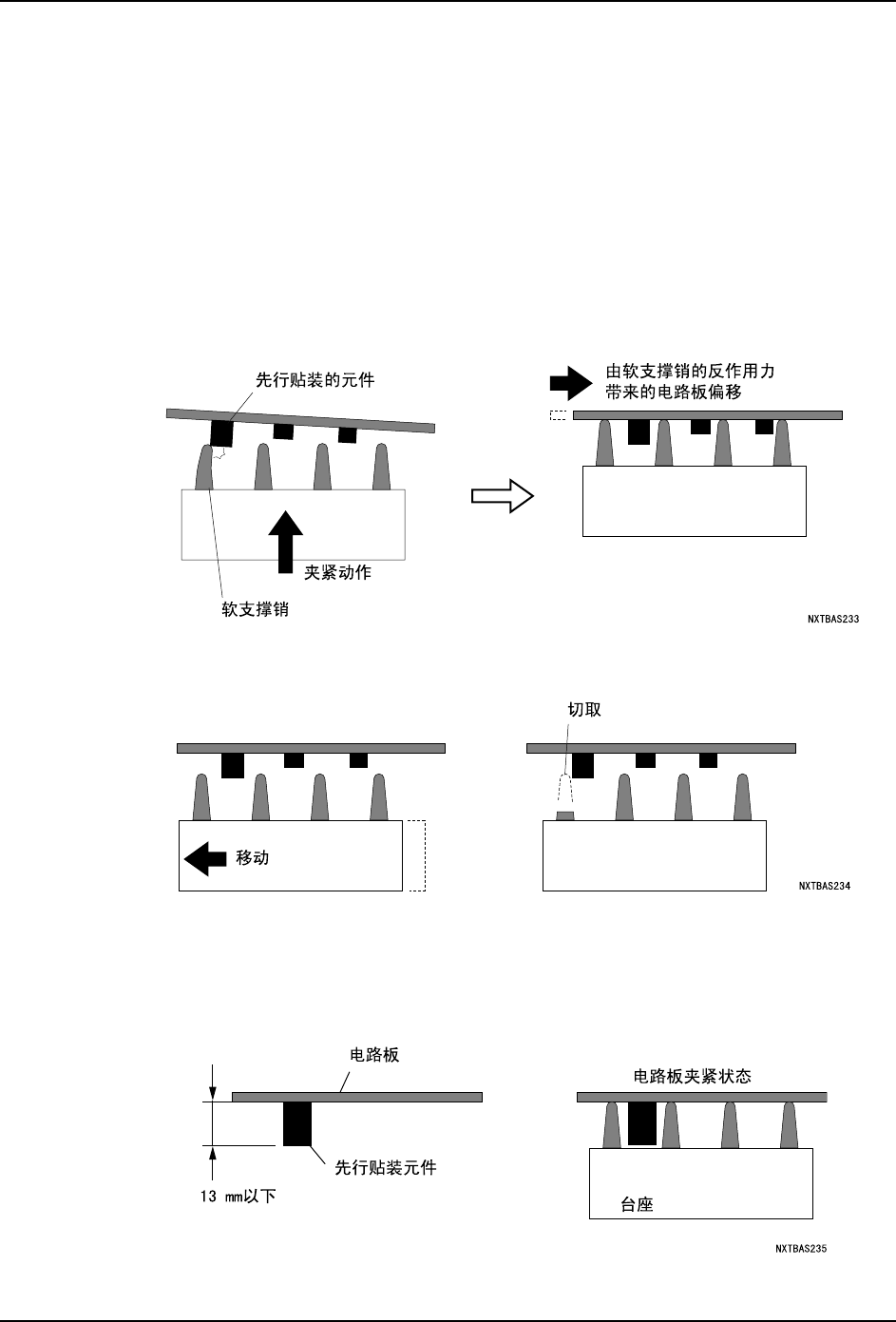

电路板的位置偏移
当电路板上先行贴装的元件比较高时，有可能与上升的支撑销发生干涉，造成由该反作用力
带来的电路板的位置偏移。
当电路板的位置偏移时，请改变软支撑销的位置，或者切取干涉销等使得不碰到先行贴装的
元件。
先行贴装元件的高度限制
在电路板的反面能够先行贴装的元件的高度为 13mm 以下。超过这个高度的元件比软支撑销
还要高，由于与销底部的台座发生干涉而无法进行电路板夹紧。
QD027-24 5. 换线
NXT 系统手册 233

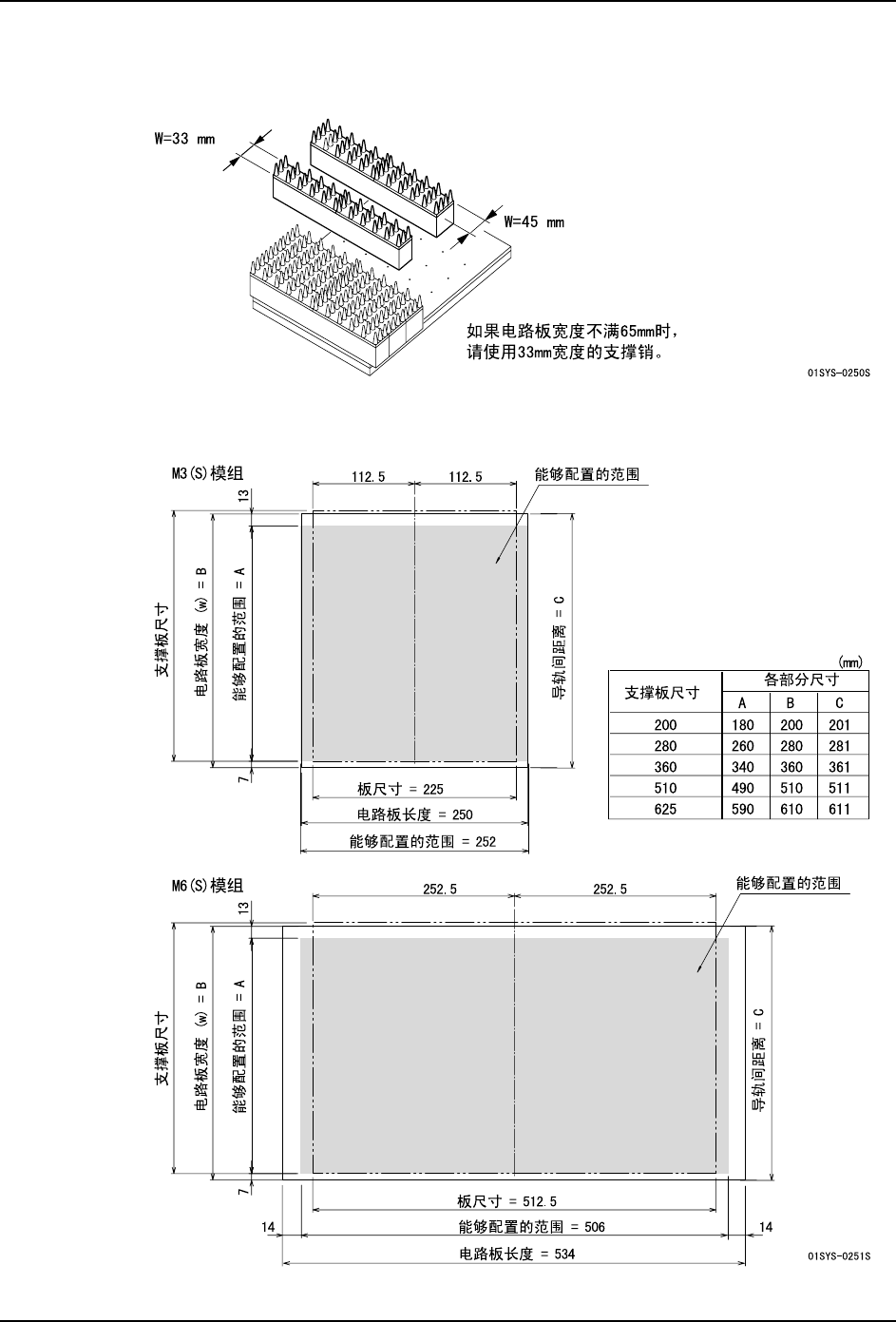

能够配置的范围
软支撑销存在尺寸不同的 2 种类型。通过组合配置这些支撑销，能够对应各种的电路板。
以下表示各支撑板的能够配置支撑销的范围。
