4. 生产 QD027-24 36 NXT 系统手册 4.2 停止生产 4.2.1 按照机器的动作周期使生产暂时停止 1. 请按下 CYCLE S TOP。按照机器的动作周期停止生产动作。 4.2.2 电路板送出后，使机器停止（一块生产停止） 1. 在生产中请按下 STOP 按钮。机器继续运转直到完成模组内的电路板的生产。此时，在操作画面的状态区域内显示 “STOP”的示意图。注意 )想要停止正在进行双模组生产的机器…

QD027-24 4. 生产

NXT 系统手册 35

4. 生产

4.1 开始生产

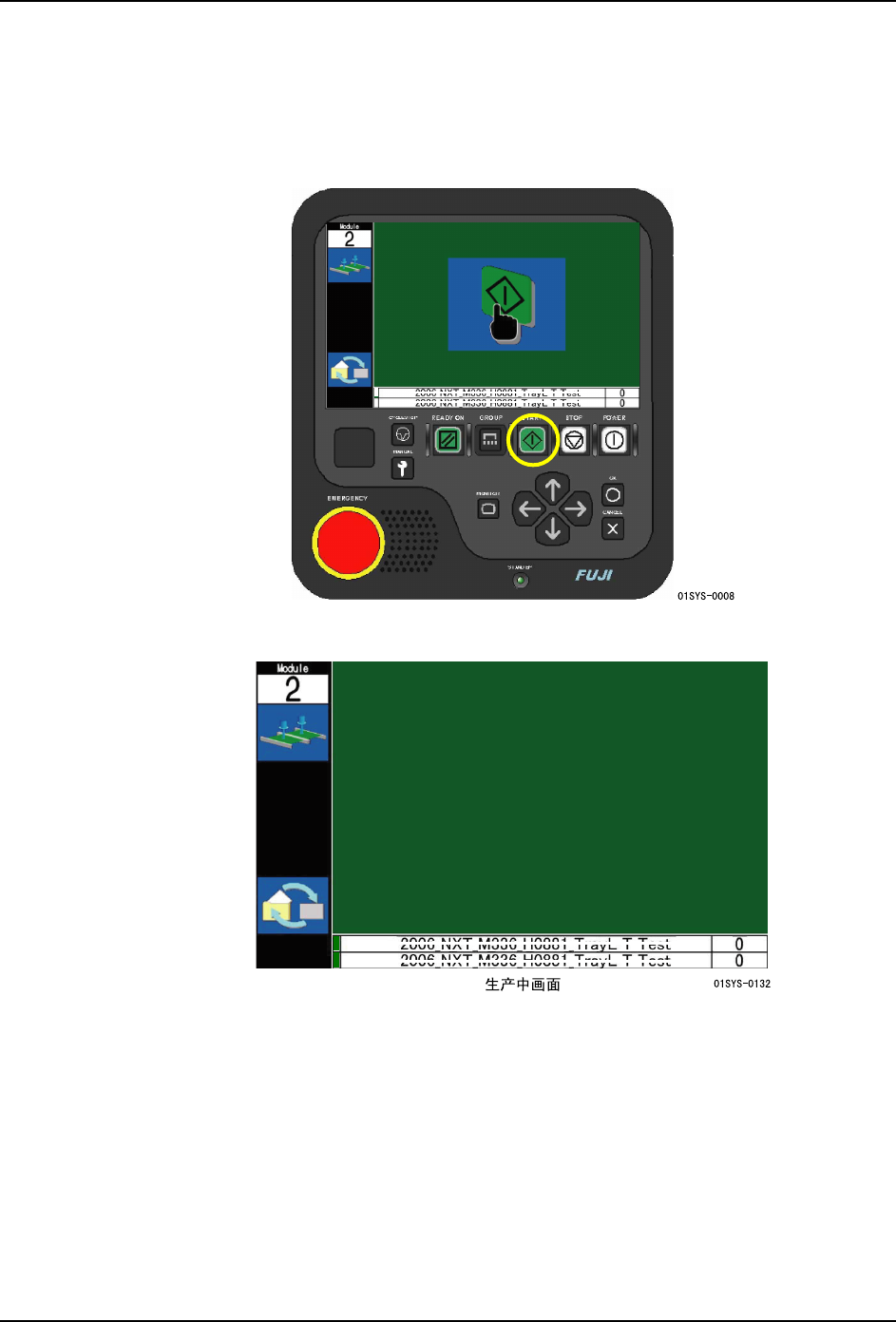

1. 启动后，在 START 等待的状态下，请按下 START 按钮。

2. 开始校正。校正结束后，载入电路板，开始生产动作。

备注 )如果生产准备还没有齐全，在校正后显示换线向导。关于换线请参照 " 5. 换线 "。

4. 生产 QD027-24

36 NXT 系统手册

4.2 停止生产

4.2.1 按照机器的动作周期使生产暂时停止

1. 请按下 CYCLE STOP。按照机器的动作周期停止生产动作。

4.2.2 电路板送出后，使机器停止（一块生产停止）

1. 在生产中请按下 STOP 按钮。机器继续运转直到完成模组内的电路板的生产。此时，在操

作画面的状态区域内显示 “STOP”的示意图。

注意 )想要停止正在进行双模组生产的机器时，请按下前工序侧模组的 STOP 按钮。进行后工

序侧的模组的操作后，就会在载入下一生产电路板后停止。

备注 )在显示出“STOP”统计图表的模组上再次按下 STOP 按钮后，停止指令被取消，进入通

常的生产模式。

QD027-24 4. 生产

NXT 系统手册 37

2. 完成模组内的电路板的生产后，随着电路板被排出到下一模组，就会向下一模组传送停

止指令。画面变成等待其他模组的生产结束。

3. 接收到停止指令的模组继续运转，直到载入的电路板的生产结束。此时 , 在状态区域内

显示 “STOP”的示意图。

备注 )再次按下示意图显示为“STOP”模组的 STOP 按钮后，就会取消停止指令，进入通常的

生产模式。

4.2.3 使机器紧急停止

1. 在生产中发生紧急事情时请按下 "EMERGENCY" 。机器立即停止。
