3. 对 NXT 供应电源 QD027-24 32 NXT 系统手册 3.2.3 使模组处于唤醒状态 1. 请确认操作面板的 STANDBY 灯处于点亮状态。 备注 ) STANDBY 灯没有点亮时，请将主开关 ON。将主开关 ON 后，STANDBY 灯就会闪烁。当 STANDBY 灯点灯时，就变成 [ 睡眠状态 ]。 2. 请 按下 POWER 按钮。 备注 ) 按住 GROUP 的同时按下 POWER 按钮，基座上的所有模组就会变…
QD027-24 3. 对 NXT 供应电源
NXT 系统手册 31
3.2.2 切断 NXT 的电源
在进行系统的修复或者长时间不使用机器时，必须切断机器的电源。
1. 在操作画面上确认所有的模组是否不在进行生产或其他的处理。在操作画面上显示初始
画面或者模组处于睡眠状态时，因为这些模组没有进行生产或者其他处理，可以安全地
进行下述操作。
2. 使主开关处于 OFF。切断 NXT 机器的基座以及模组的电源。
0
3. 对 NXT 供应电源 QD027-24
32 NXT 系统手册

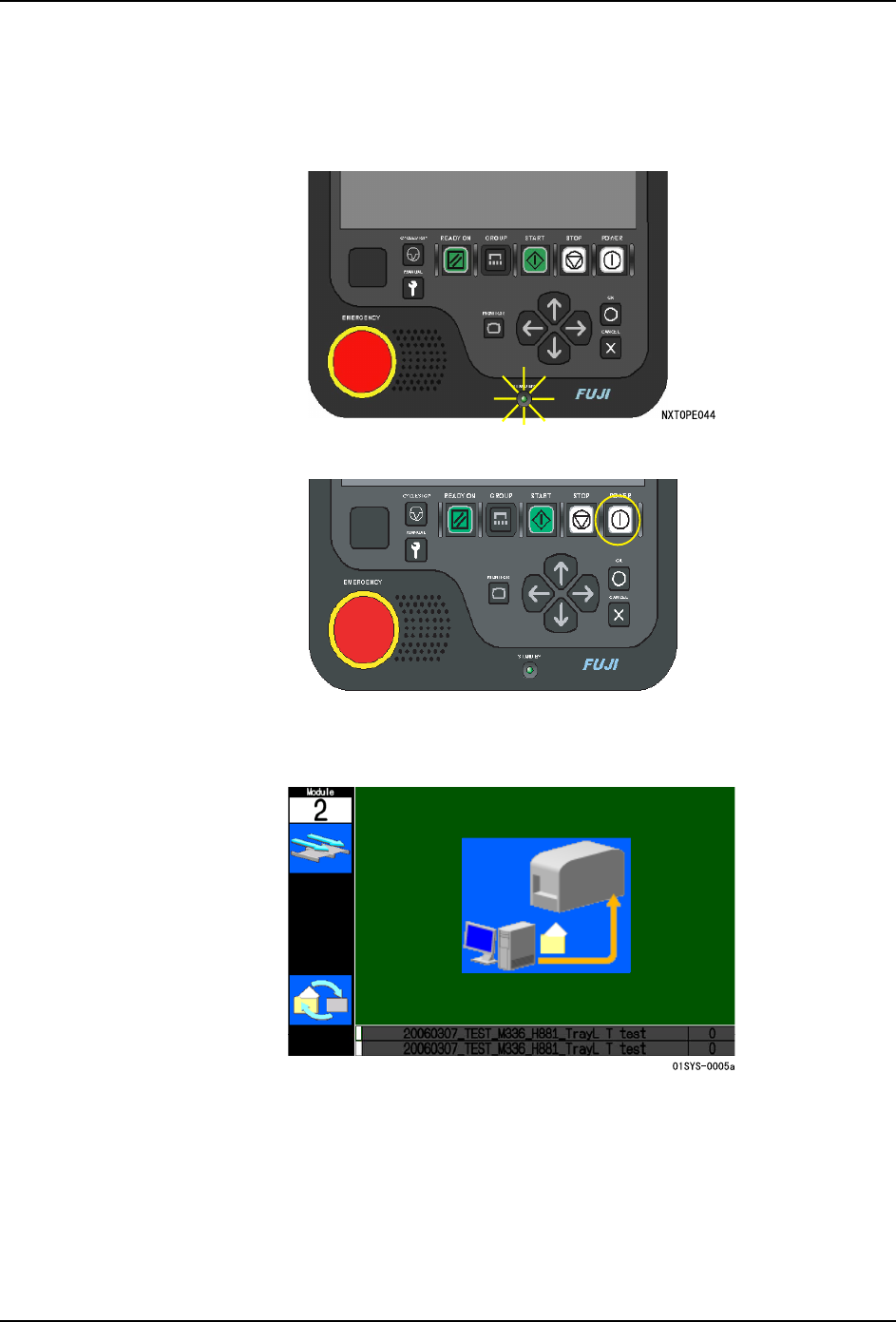

3.2.3 使模组处于唤醒状态
1. 请确认操作面板的 STANDBY 灯处于点亮状态。
备注 ) STANDBY 灯没有点亮时，请将主开关 ON。将主开关 ON 后，STANDBY 灯就会闪烁。当 STANDBY
灯点灯时，就变成 [ 睡眠状态 ]。
2. 请按下 POWER 按钮。
备注 ) 按住 GROUP 的同时按下 POWER 按钮，基座上的所有模组就会变成唤醒状态。
3. 以下画面表示正在进行 Job 的下载。
1;723(
QD027-24 3. 对 NXT 供应电源
NXT 系统手册 33
4. Job 下载结束后，就会显示出以下画面。
使双模组处于唤醒状态时的注意事项
NXT 能够协调相邻的 2 台 M3(S) 模组，进行长度超过 250 mm 电路板的生产。这个称为双模
组生产，此时的 2 台 M3(S) 模组被称为双模组。
变成唤醒状态的操作，与通常的模组相同，按下 POWER 按钮进行。但是，如果已传送了双模
组用的 Job 时，如果只启动一方的模组，也不会变成唤醒状态。
等到另一方的模组被启动时，显示以下的画面。
