7. 辅助软件 QD027-24
324 NXT 系统手册

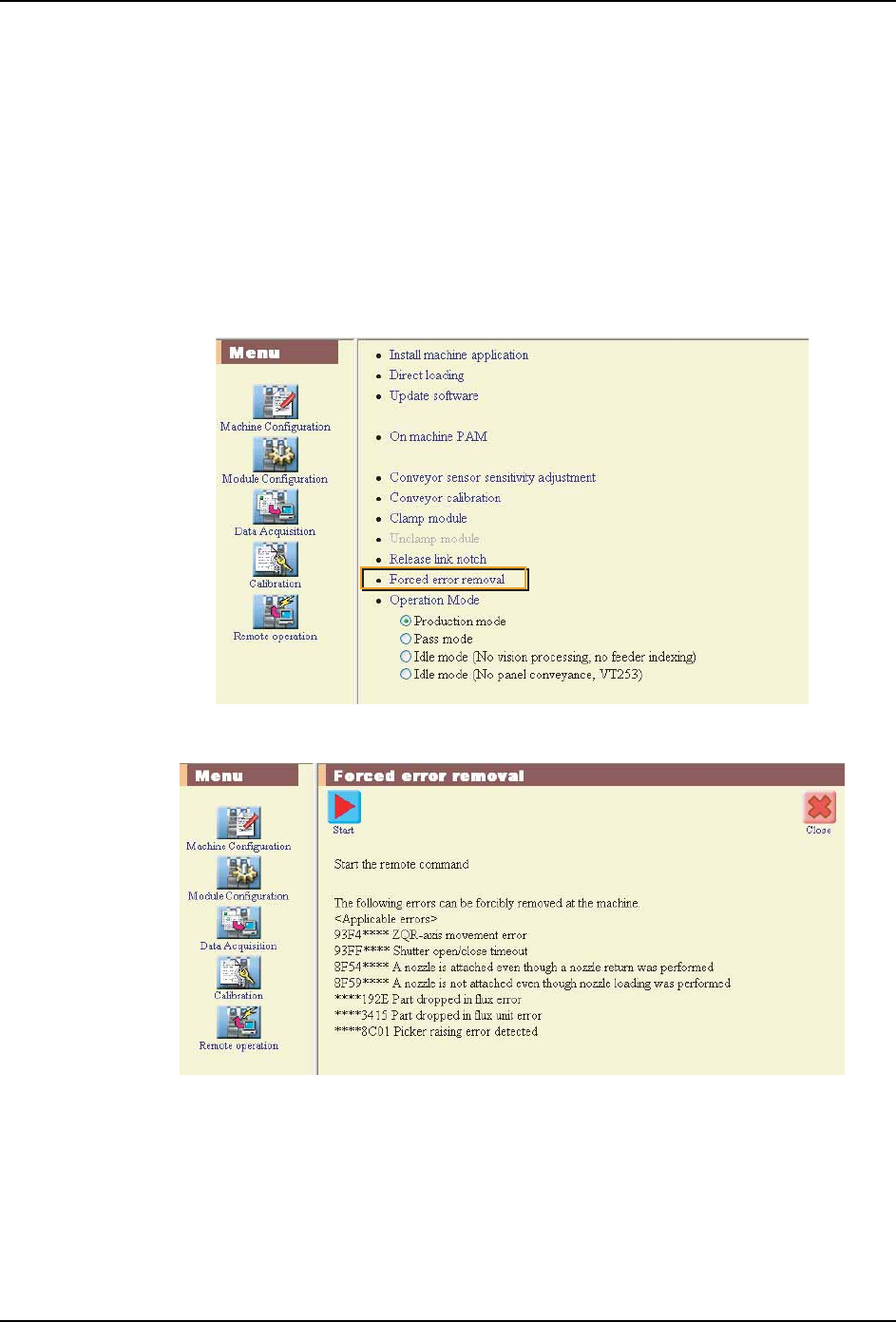

7.11.19 强制异常解除
如果检测出吸嘴切换异常和吸取器上升端异常等情况时机器就会停止，作业者需要拉出模
组进行处置，并且解除操作面板的异常画面。
但是，根据机器的停止状态等原因不方便拉出模组时，通过机器上的操作无法解除异常画
面。这时，通过远程操作能够解除异常画面。
备注 )强制异常解除是紧急情况时进行的操作。因此，建议在 Fuji Flexa 的 Security Tool
Editor 中设定远程操作的访问权限，只有生产线的管理者才能够使用该指令丅
1. 选择要异常解除的模组，单击 [ 远程操作 ]。
2. 从列表中选择 [ 强制异常解除 ]。
3. 单击 [ 开始 ]，所选择的模组的异常画面就会被解除。
4. 完成强制异常解除后，单击 [ 关闭 ] 后，就会返回到远程指令菜单。
01SYS-0344E
01SYS-0345E
QD027-24 8. NXT 软件工具
NXT 系统手册 325
8. NXT 软件工具
8.1 概要
在 NXT 系统 CD-ROM 中，放入了在辅助软件中无法实现的特别工具。
软件 说明
Image Viewer 为了显示从机器上取得的影像而使用。可以显示
影像信息、影像处理的详细信息、以及所发生的
错误。这个软件通过 CD 安装到用户 PC 后使用。
存在于 CD-ROM 的基本目录的 ViewerSoft 文件夹
中。
NetworkSetting 进行基座的网络设定。变更网络设定时，有必要
知道基座当前的 IP 地址。该软件存在于 CD-ROM
的 NXT 文件夹中 , 无需安装这个软件。
VersionUp 将当前的控制软件的版本变更为 CD-ROM 中的版
本时使用。进行版本更新时，有必要预先知道基
座的当前 IP 地址。没有必要安装这个软件，在
CD-ROM 的 NXT 文件夹中存在。仅限于在使用辅助
软件不能更新控制软件时才请使用这个软件。该
软件存在于 CD-ROM 的 NXT 文件夹中 , 无需安装
这个软件。
AsciiToBinV382 将 ASCII 格式化文件变换成二进制格式文件时使
用。该软件存在于 CD-ROM 的 NXT\Tool 文件夹中
, 无需安装这个软件。
EmergencyInstaller 因为某钟错误原因，不能正常地进行各种项目的
版本更新时使用。将要版本更新的项目直接与 PC
连接，使软件运行。该软件存在于 CD-ROM 的
NXT\Tool 文件夹中 , 无需安装这个软件。
MotionToolMini 伺服记数值的显示、NXT 机器的伺服参数的版本
更新、以及进行原来位置的复位时使用。从 CD-
ROM 的 NXT 文件夹中找出并安装。
TcpIpSetting 基座处于紧急模式下引导的时候，为了变更基座
的网络设定而使用。与 NetworkSetting 工具不
同，即使不知道当前的 IP 地址也可以进行操作。
软件在紧急模式中使用默认值 IP 地址进行基座
的搜索。该软件存在于 CD-ROM 的 NXT\Tool 文件
夹中 , 无需安装这个软件。
TTraceSaveServer 检查时被使用，仅仅显示日文。为了把从基座处
取得跟踪数据变换为可以读取格式而使用。
IOMonitor 为了显示或者变更基座或者模组的 I/O 而使用。
该软件存在于 CD-ROM 的 NXT\Tool\IOMonitor 文
件夹中 , 无需安装这个软件。
另外，NXT V5.11 以后的 CD-ROM 中没有存放
IOMonitor。机器的 I/O 状态请通过 Equip-
mentCheck 来确认。
EquipmentCheck 能够进行所指定模组的各单元的信息取得和 I/O
状态及单动动作的确认。是一种在进行维修保养
时及故障发生时帮助进行恢复作业的工具。
8. NXT 软件工具 QD027-24
326 NXT 系统手册
以上针对在 CD-ROM 中当前可以利用的工具清单进行了简单说明。
MEdit 使用该软件能够进行 Job 数据的基本的编辑作
业。另外。使用该软件也能够取得机器中的
Job。数据编辑后，将变更反映到总目录中并进
行向机器重新传送编辑数据。
Data Checker 使用该软件能够对 MEdit/Fuji Flexa 中编辑的
Job 进行基本的检查。条件是在创建 NXT 用 Job
时使用的 Fuji Flexa 被安装着。请从辅助软件的
下载处下载数据检查器安装程序。（NXT V3.80 以
后版本）
IPS Viewer 在带元件侧面识别功能的工作头的运用中，通过
辅助软件取得 IPS(Intelligent Parts Sensor)
的各种判定结果，然后在 PC 进行确认的工具。
在通过影像确认吸嘴的状态和元件的吸取状态等
的同时，也能够确认用于判定的参数 （NXT
V5.00 或更高版本）。关于 IPS Viewer 的使用方
法，请参照 [ 带元件侧面识别功能的工作头说明
说明书 ]。
软件 说明
