NXT 系统手册.pdf - 第183页
QD027-24 4. 生产 NXT 系统手册 167 4.11.24 搬运轨道通道间的间距设定的对应 双通道生产时， 机器后方的通道 2 被移到前方的位置上进行电路板搬运。 但是， 根据机器的 前工序或后工序的情况， 如果不想移到前方时， 能够任意指定通道 2 侧的基准导轨的位置。 备注 )搬运轨道通道间的间距设定在 NXT V3.70 以后版本中能够使用。 备注 )没有对应只运用通道 2 的单通道生产。 通道间间距的设定步骤 1. …
4. 生产 QD027-24
166 NXT 系统手册

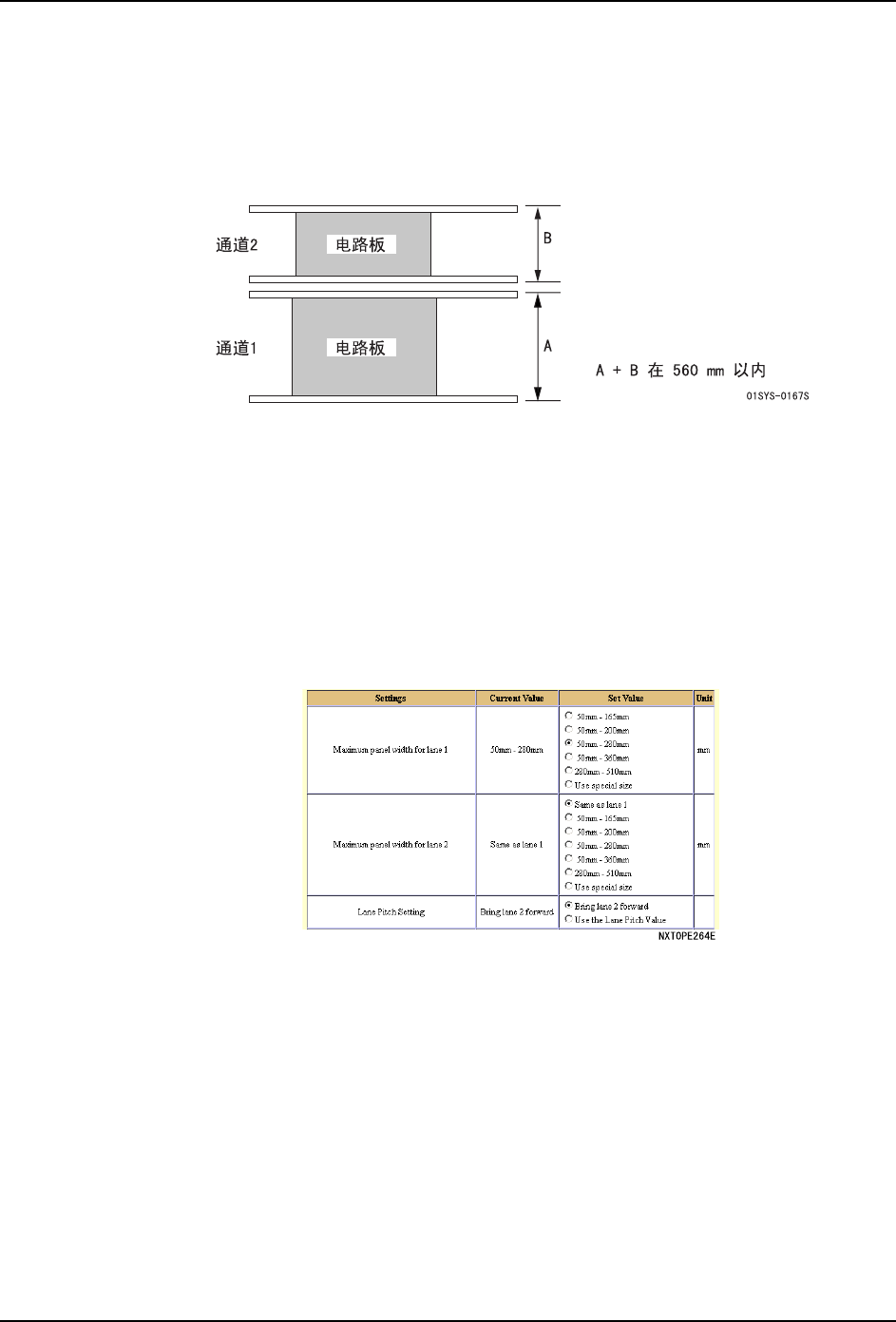

4.11.23 不同宽度的电路板的双通道生产
对于双搬运轨道规格的机器，对应进行搬运的电路板尺寸能够进行双通道生产和单通道生
产。还有，在双通道生产时，在通道 1 和通道 2 中能够各自对应不同尺寸的电路板。请根据
情况设定通道的宽度，进行生产。
备注 )不同宽度的电路板的双通道生产在 NXT V3.70 以后版本中能够使用。
备注 )通道 1 和通道 2 的支撑板尺寸合计必须在 560 mm 以内。能够生产的电路板尺寸受到该
项限制。
该功能建议在以下的场合下使用。
a. 虽然进行着双通道生产，但有时想要生产大于 281 mm 的电路板。
b. 虽然生产着超出 281 mm 的电路板 （单通道运用），但想要在多余的通道中生产小电
路板。
不同宽度的电路板的双通道生产的设定步骤
1. 在辅助软件的 [ 机器功能设定 ] 画面上，进行电路板搬运设定。
·通道 1 最大电路板宽度指定：请选择在通道 1 中进行搬运的宽度。
·通道 2 最大电路板宽度指定：请选择在通道 2 中进行搬运的宽度。
2. 请从 Fuji Flexa 向机器传输 Job。通道 1、2 需要各自的 Job。
支撑板的更换
需要更换成符合 Job 的支撑板和架。关于更换的步骤，请参照 " 5.8.2 支撑板的卸下和安
装 "。
QD027-24 4. 生产
NXT 系统手册 167

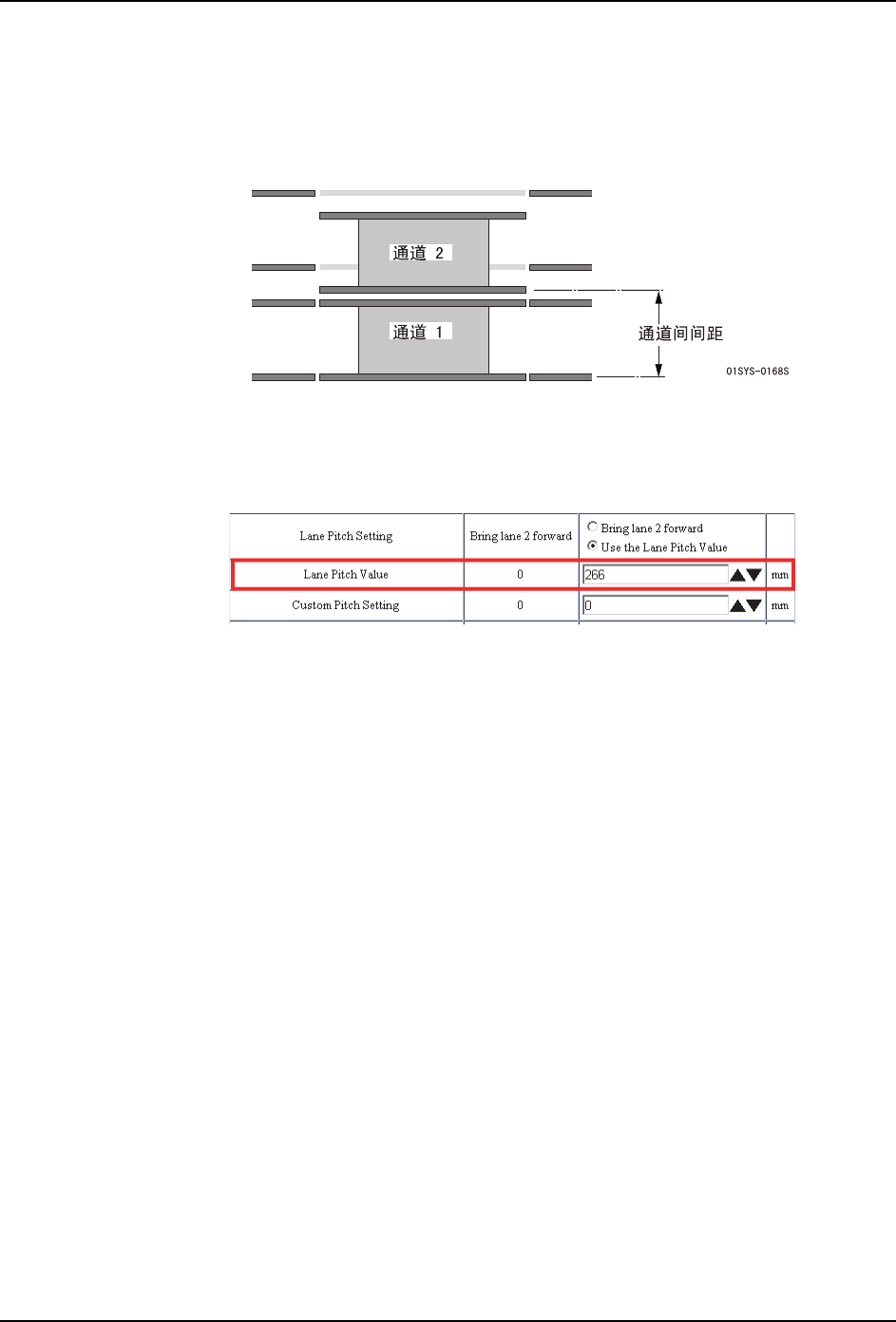

4.11.24 搬运轨道通道间的间距设定的对应
双通道生产时，机器后方的通道 2 被移到前方的位置上进行电路板搬运。但是，根据机器的
前工序或后工序的情况，如果不想移到前方时，能够任意指定通道 2 侧的基准导轨的位置。
备注 )搬运轨道通道间的间距设定在 NXT V3.70 以后版本中能够使用。
备注 )没有对应只运用通道 2 的单通道生产。
通道间间距的设定步骤
1. 在辅助软件的 [ 机器功能设定 ] 画面上，进行电路板搬运设定。
·[ 通道间间距设定 ]：请选择 [ 使用设定值 ]。
·[ 通道间间距设定值 ]：请输入通道 1 和通道 2 各自的基准导轨间距离。
备注 )
1.在 [ 特殊间距设定值 ] 中请什么也不要设定。
2.通道间间距请设定大于 [ 最大电路板宽度通道 1 + 47 mm] 的数值。
还有，输入时请注意 [ 通道间间距设定值 + 最大电路板宽度通道 2] 不要超出 607 mm。
NXTOPE267E
4. 生产 QD027-24
168 NXT 系统手册

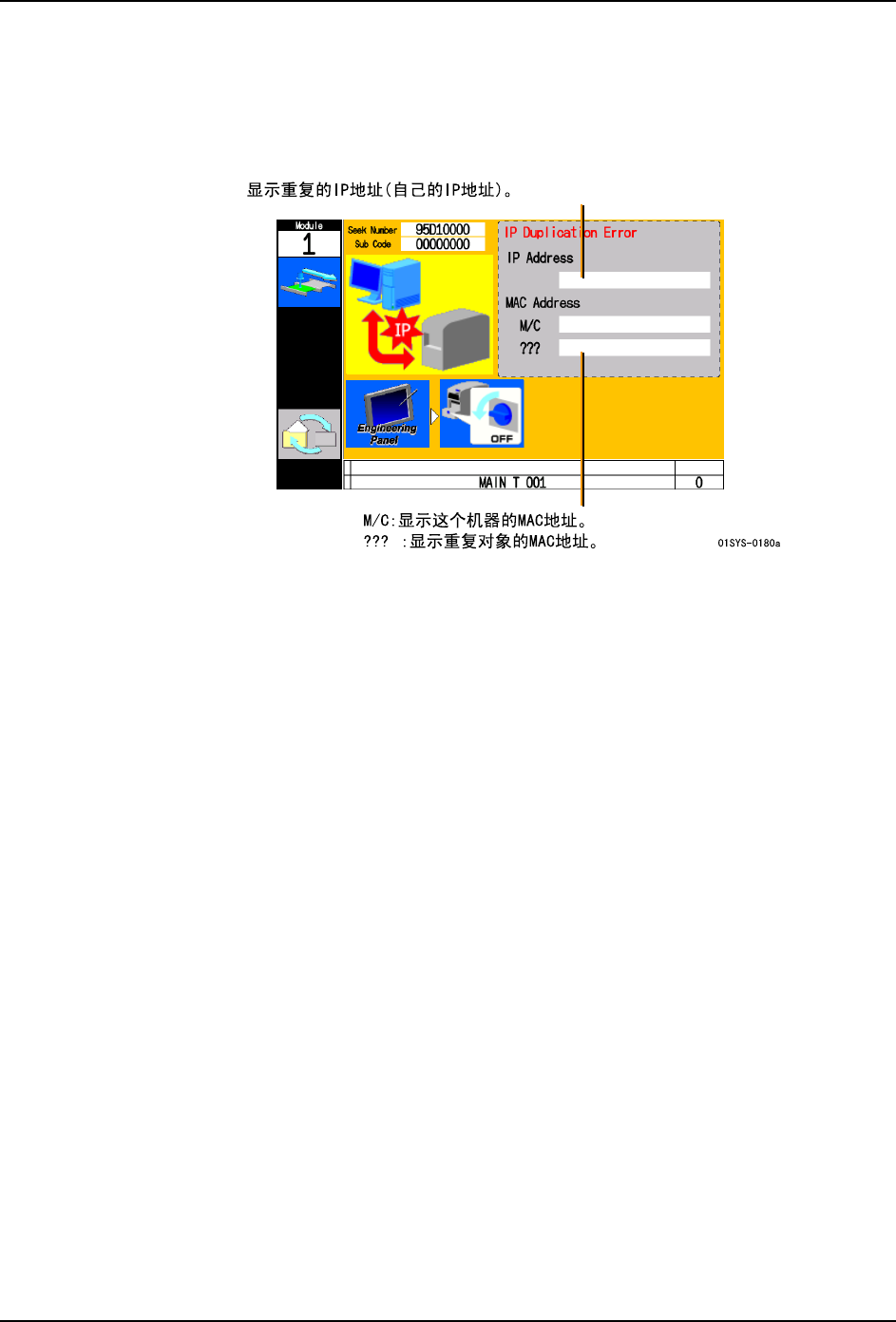

4.11.25 IP 地址的重复检测功能
所设定的 IP 地址在网络上被重复使用的时候，会显示出错误警告画面。在运转中，NXT 会
周期停止。此处可以知道以下的信息。
备注 )IP 地址的重复检测功能在 NXT V3.90 以后版本中能够使用。
显示出这个错误画面后，请采取以下的对策。
a. 呼叫网络的管理者。
b. 参考画面显示的信息，请变更这个 NXT 的 IP 地址或者变更重复的机器 IP 地址。
c. 解除异常后，请将机器的主电源开关 OFF 后重新启动。
