6. 将料盘安装到料盘托架上。

7. 将料盘安装到料槽上。

注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。

8. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.4 指定料盘元件

吸取开始点 "。

9. 请按下操作面板的 OK 按钮。

10.请拿住捏手，放下托架挡块。

QD027-24 4. 生产

NXT 系统手册 71

11.请关闭正门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正门，使料盘单元 -LT 不受到冲击。

4. 生产 QD027-24

72 NXT 系统手册

4.7.4 指定料盘元件吸取开始点

在将料盘元件安装到料盘单元 -LT 中的时候，通过在操作画面或 KIT Handy 上进行设定，能

够指定料盘元件的吸取开始点。

虽然操作辅助软件也可以指定吸取点，但是，与机器上指定一起使用时，后面进行的操作为

有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。

机器上的指定

机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。

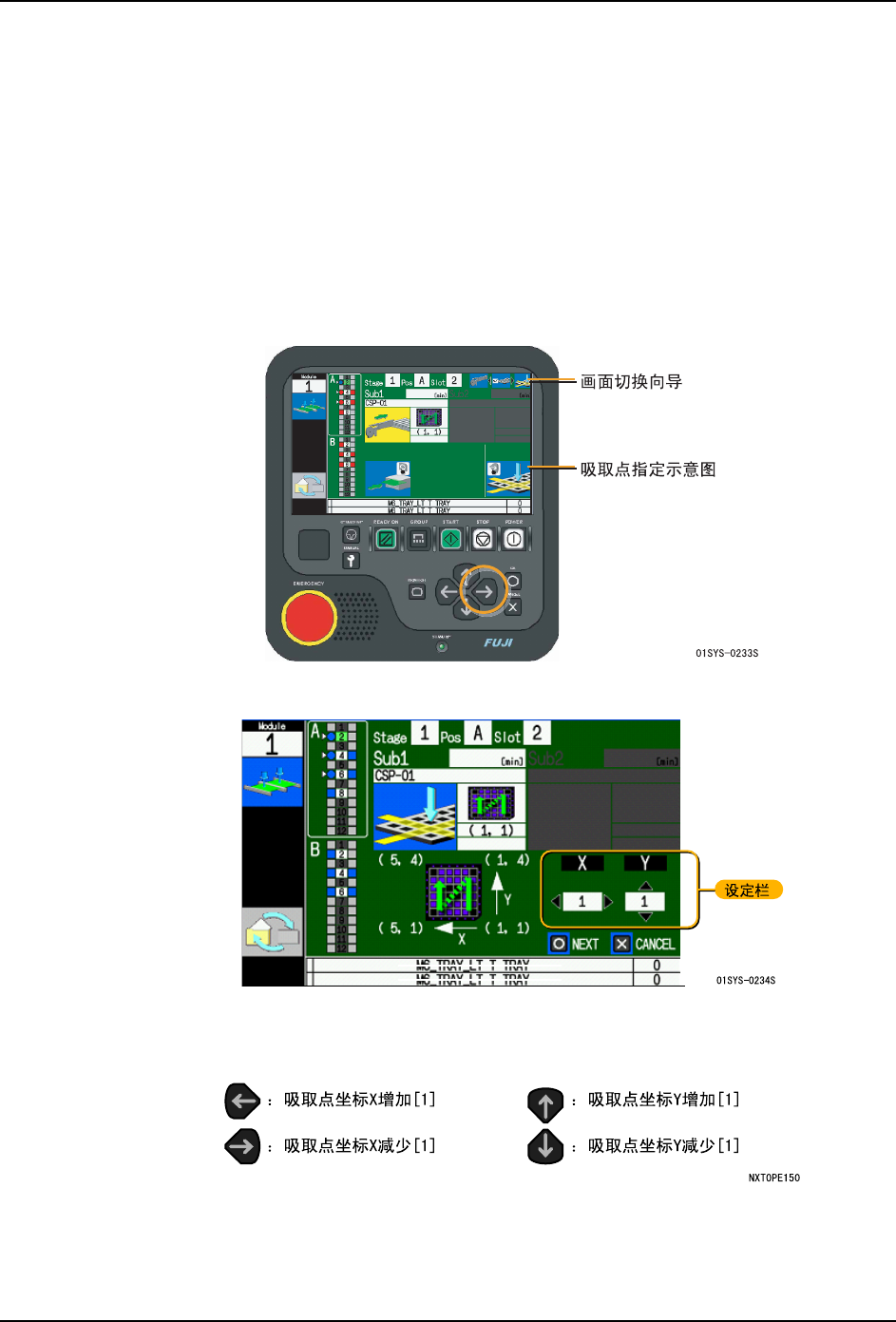

1. 在显示料盘更换向导画面的状态下，请按下箭头键（向右）。

2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。

· 设定栏的 X、Y 的初始值为现状的吸取点。

· 画面左面的数字（5，4）等为 X、Y 上各自的凹槽
