NXT 系统手册.pdf - 第28页
1. 安全指南 QD027-24 12 NXT 系统手册 1.4 安全标识 表示使用机器时的注意事项的安 全标识贴在机器的下图所示位置。 请仔细阅读记载内容， 安 全使用机器。 NXTSAF010c M3(S) 㒘 M6 㒘 *1 *1 *1 *1 M6S 㒘 *1 *1 ´ίỄ∎ṑᦼᖂؐྦᘽ⇈ᘽֻỮʚ ਏࡴᛕ⚶ֱ⧎ੰᮅگїᘽٸ▕ʚ ᓮլၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ ژڇفଆנΔᖄી࠹႞ऱٲᙠΖ
QD027-24 1. 安全指南
NXT 系统手册 11
1.3.4 NXT 料盘单元 -M
1.3.5 关于线性马达的废弃
线性马达的定子中使用了磁性非常强的磁铁。在废弃线性马达时，需要进行以下的脱磁处
理。委托废品公司处理时，也请委托进行脱磁处理。
·在拆下定子之前，请务必切断机器的电源。
·在拆下定子之前，请确保没有磁性体的放置场所。
·拆下的定子，请用厚度在 55 mm 以上的纸或木板等盖住。
·请绝对不要分解拆下的定子。
·在 330 度下加热 1 小时以上（脱磁处理），冷却后，作为一般的废弃物进行处理。
警告
在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请注
意手不要靠近料盘单元 -M 与料站供料托架的间隙。
·手指有可能被夹在料盘单元 -M 与料站供料托架之间而受伤。
在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请在
复数作业者的协同下搬运料盘单元 -M。
·由于料盘单元 -M 非常沉重，落下后会导致人员受伤。
在自动运转中请不要将手伸入机器本体与料盘单元 -M 侧面的间隙。
·手有可能碰到动作中的往复臂搬运轨道而受伤。
注意
在开闭料盘单元 -M 的正面门时，请注意不要被挟到手指。不要在门
处于打开的状态下放置单元。
·手足有可能被碰撞而受伤。
य़⊼ᛣ
य़⊼ᛣ
1. 安全指南 QD027-24
12 NXT 系统手册

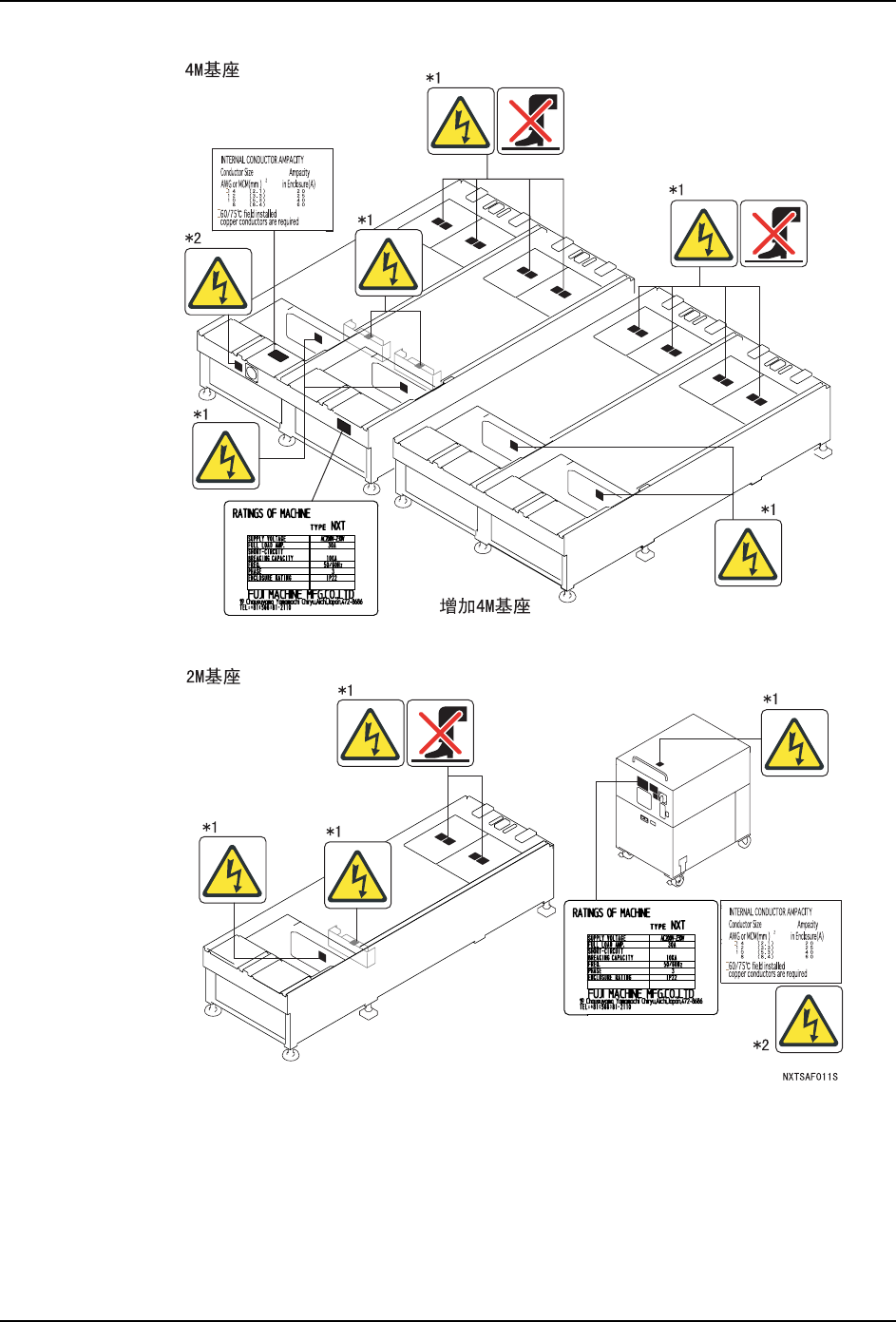

1.4 安全标识
表示使用机器时的注意事项的安全标识贴在机器的下图所示位置。请仔细阅读记载内容，安
全使用机器。
NXTSAF010c
M3(S) 㒘 M6 㒘
*1
*1
*1
*1
M6S 㒘
*1
*1
´ίỄ∎ṑᦼᖂؐྦᘽ⇈ᘽֻỮʚ
ਏࡴᛕ⚶ֱ⧎ੰᮅگїᘽٸ▕ʚ
ᓮլၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ
ژڇفଆנΔᖄી࠹႞ऱٲᙠΖ
QD027-24 1. 安全指南
NXT 系统手册 13
