5. 换线 QD027-24

222 NXT 系统手册

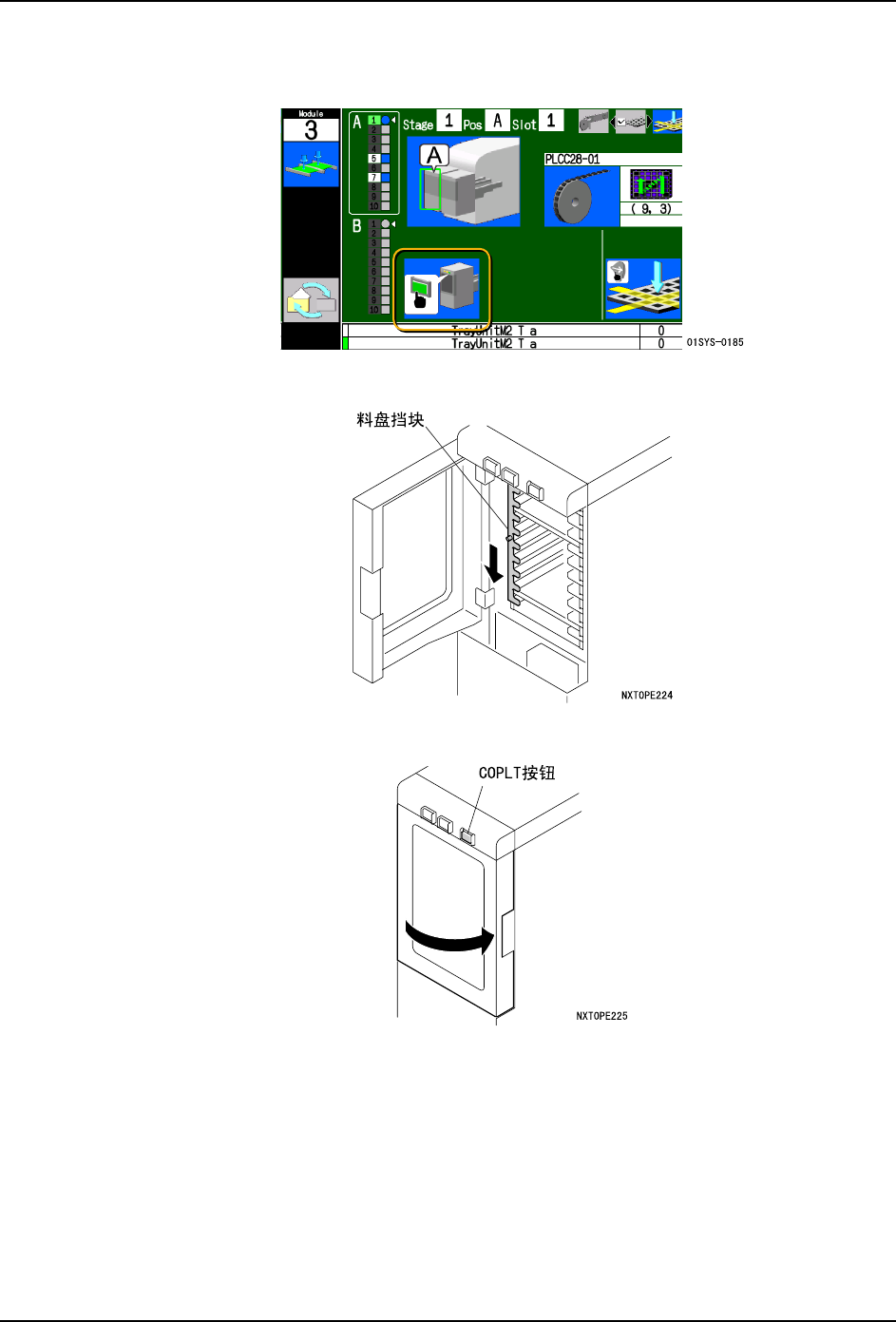

7. 请关闭正门，按下 COPLT 按钮。

备注 )请轻轻关闭正门，以免料盘单元 -M 受到冲击。

QD027-24 5. 换线

NXT 系统手册 223

5.7.3 料盘的安装步骤（Verify OFF 时）

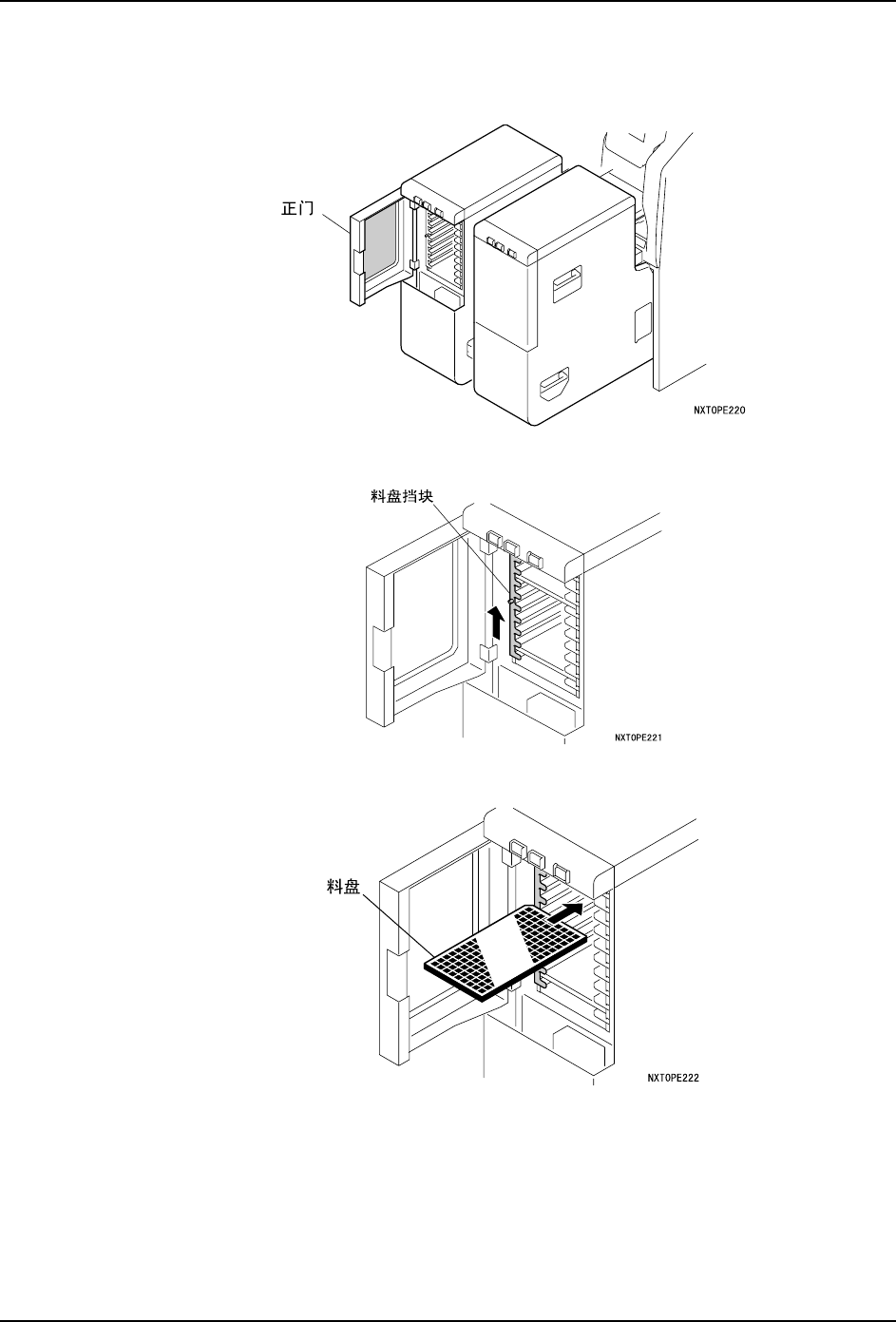

1. 打开料盘单元 -M 的正门。

2. 请提起料盘挡块。

3. 一边在作业向导画面上进行确认，一边将料盘设置在正确的料站位置上。

注意 )在将料盘放置到料站时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站

最里面的挡块。如果接触，请将料盘退回一些。

4. 需要指定料盘吸取点时，在这里进行设定。请参照 " 4.9.3 指定料盘元件吸取开始点 "。

5. 在已补充的料槽处在被选择的状态下，请按下操作面板的 OK 按钮。

5. 换线 QD027-24

224 NXT 系统手册

6. 如果有其他料站的料盘更换的向导，请重复上述 3. 项和 5. 项。当完成所有的补充后，

就会显示按下 COPLT 按钮的向导。

7. 请放下料盘挡块。

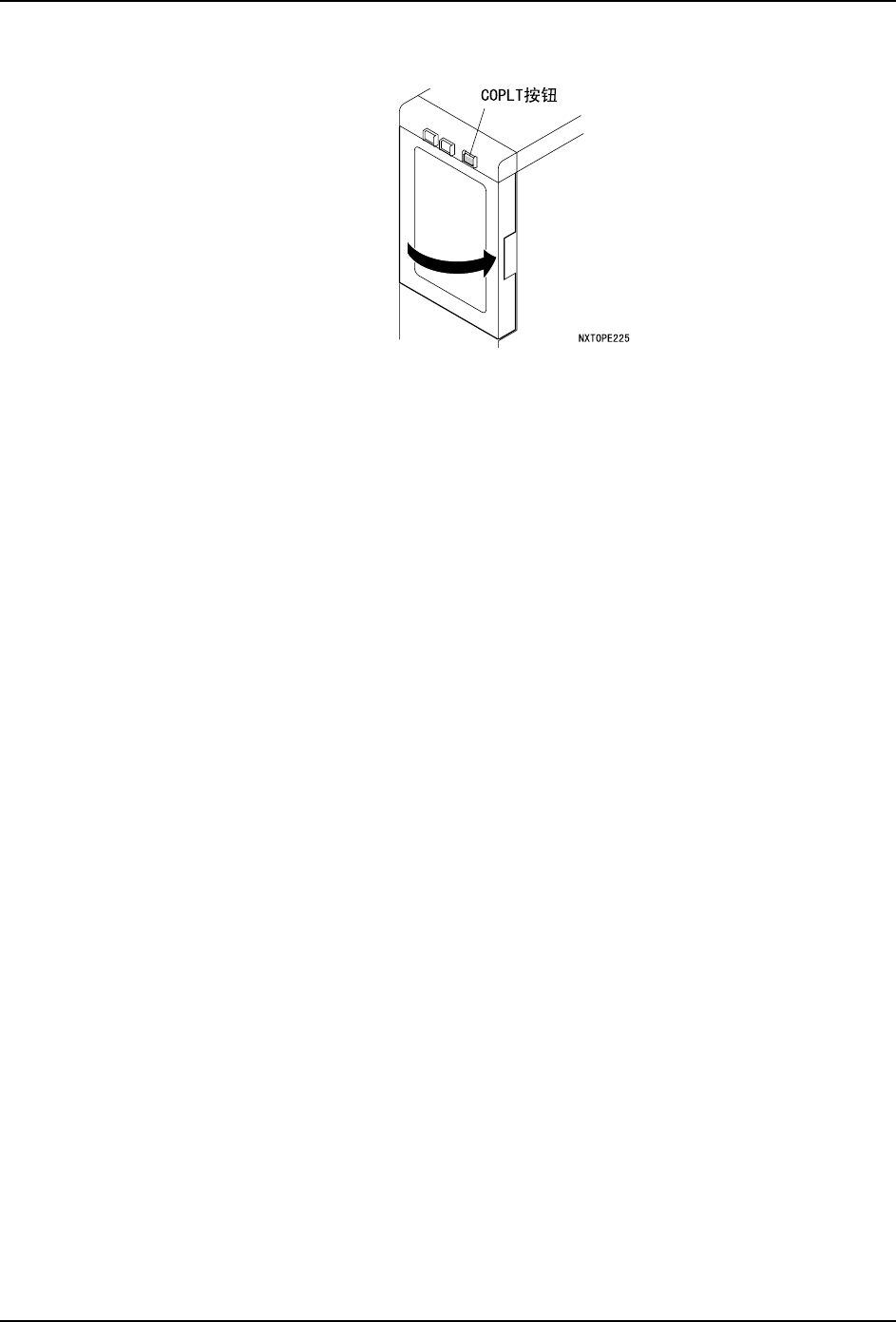

8. 请关闭正门，按下 COPLT 按钮。开始生产。
