NXT 系统手册.pdf - 第218页
5. 换线 QD027-24 202 NXT 系统手册 11.请拿住捏手，放下 托架挡块。 12.请关闭正门，按下 COMPLE TE 按钮 。 备注 )轻轻关闭正门，使料盘单元 -LT 不受到冲击。
QD027-24 5. 换线
NXT 系统手册 201

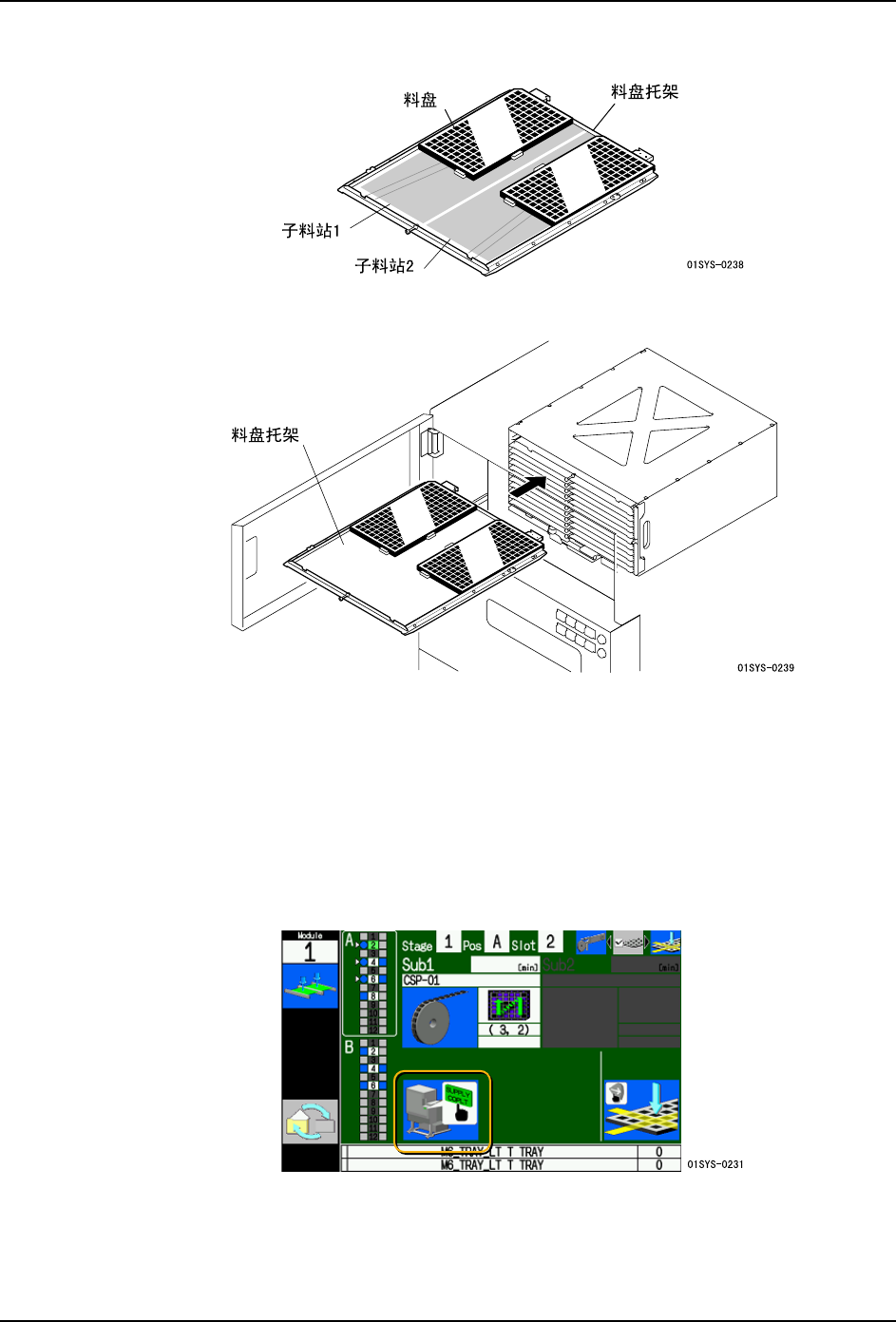

5. 将料盘安装到料盘托架上。
6. 将料盘安装到料槽上。
注意 )在将料盘安装到料槽时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
7. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.4 指定料盘元件
吸取开始点 "。
8. 请按下操作面板的 OK 按钮。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
5. 换线 QD027-24
202 NXT 系统手册
11.请拿住捏手，放下托架挡块。
12.请关闭正门，按下 COMPLETE 按钮。
备注 )轻轻关闭正门，使料盘单元 -LT 不受到冲击。
QD027-24 5. 换线
NXT 系统手册 203
5.5.4 料盘箱的整个更换
能够拆装料盘单元 -LT 的上下的料盘箱。通过将安装了料盘的料盘箱安装到料盘单元 -LT
中，能够缩短换线时间。这里，说明料盘箱的更换方法。
1. 打开料盘单元 -LT 的正门。正门有上下 2 扇。请打开要补充料盘一侧的门。
2. 从料盘单元 -LT 中取出料盘箱，
a. 请按下 MAGAZINE CLAMP 按钮。被安装在料盘单元 -LT 中的料盘箱的夹紧被解除。
b. 请滑动料盘箱挡块。
注意
更换时，请充分注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
