QD027-24 5. 换线 NXT 系统手册 251 5.11.3 治具吸嘴的安装 首先， 请准备与安装在机器上的工作头相对应的吸嘴置 放台。 接着， 请准备与吸嘴头数相等 的治具吸嘴并按照以下的步骤安 装治具吸嘴。 1. 请卸下安装在机器上的吸嘴置放台。 2. 移动所准备的吸嘴置放台的平板，在格子内安装治具吸嘴。与格子位置无关， 请安装与 吸嘴头数相等的治具吸嘴。 注意 请将吸嘴的切口部分对准吸嘴置 放台的销后放置吸嘴。如果销与切 …
5. 换线 QD027-24
250 NXT 系统手册
6. 在吸嘴置放台上安装治具吸嘴。详细内容请查阅 " 5.11.3 治具吸嘴的安装 "。
备注 )为了进行换线后的校正必须安装治具吸嘴。请在更换工作头的同时，安装治具吸嘴。
即使更换同一种类的工作头如果序列 No. 不同就需要进行校正。
7. 需要进行其他换线操作时，在此时进行。
8. 请插入模组。
a. 如果是 M3(S) 模组，在插入之前请确认 XS 轴等机械部件是否没有从模组中突出。
b. 请握住模组的手柄，慢慢地插入模组，直到碰到碰到阻停块为止
c. 模组被拉入并被夹紧。如果模组没有被夹紧时，请少许将模组退回一点，然后重新推
入。
备注 )对于卸下了料盘单元 -L 的模组，在这之后显示料盘单元 -L 安装向导。请根据向导安
装料盘单元 -L。
6<66
ᏺ⢊ᓣᡞ
QD027-24 5. 换线
NXT 系统手册 251
5.11.3 治具吸嘴的安装
首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等
的治具吸嘴并按照以下的步骤安装治具吸嘴。
1. 请卸下安装在机器上的吸嘴置放台。
2. 移动所准备的吸嘴置放台的平板，在格子内安装治具吸嘴。与格子位置无关，请安装与
吸嘴头数相等的治具吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
5. 换线 QD027-24
252 NXT 系统手册

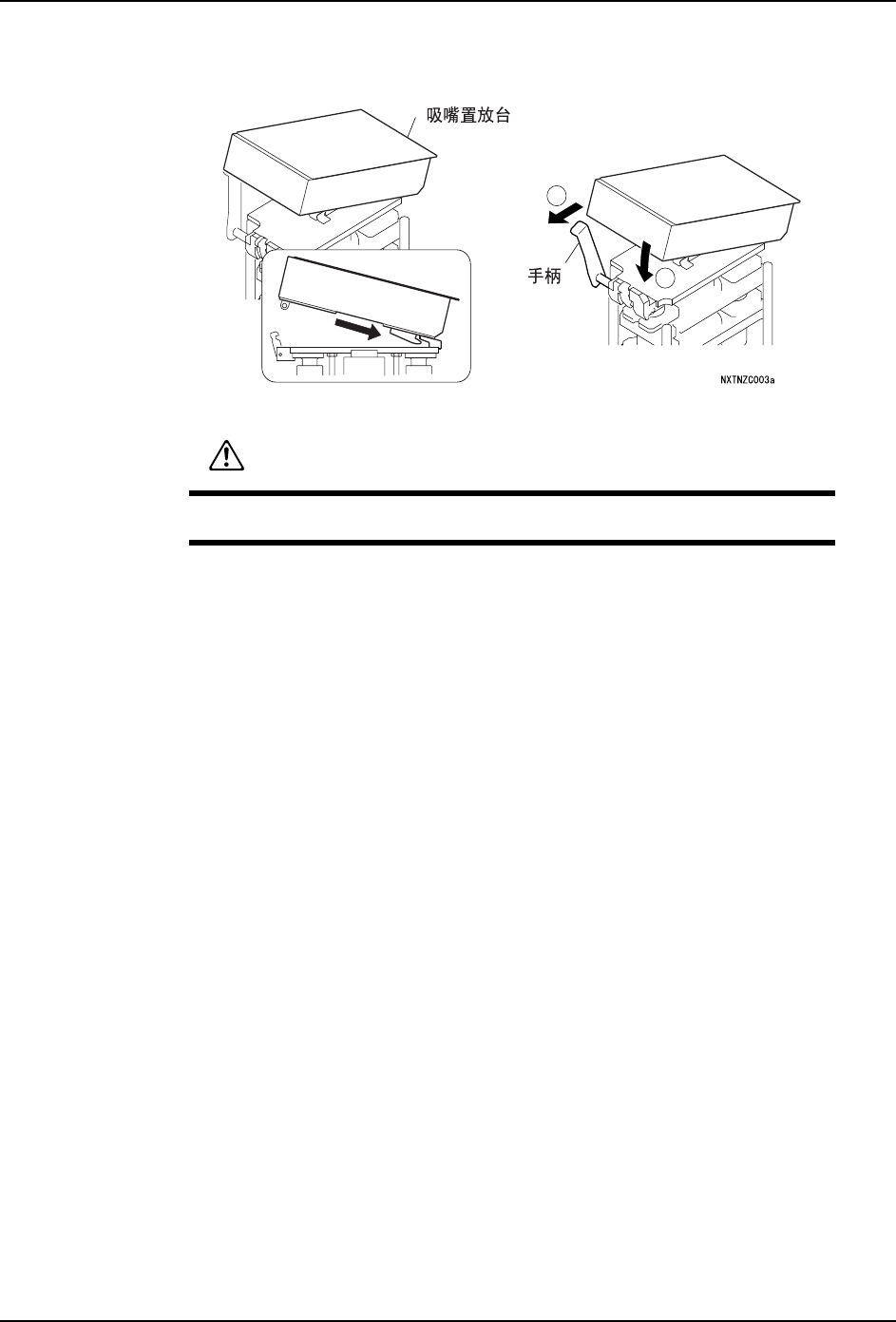

3. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾倒，将吸嘴置放台后
方的突起部挂靠到吸嘴更换器上，向前方推压吸嘴置放台。
4. 将手柄返回到原来的位置。
5. 请确认吸嘴置放台是否完全安装到吸嘴更换器主体上。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
