5. 换线 QD027-24 200 NXT 系统手册 5.5.3 料盘的安装步骤 （ Verify OFF 时） 请确认料盘安装向导 1. 打开料盘单元 -LT 的正门。正门有上下 2 扇。请打开要补充料盘一 侧的门。 2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 4. 从要补充的料槽上拔出料盘托架 。如果没有料盘托架，则不需要该作业…
QD027-24 5. 换线
NXT 系统手册 199

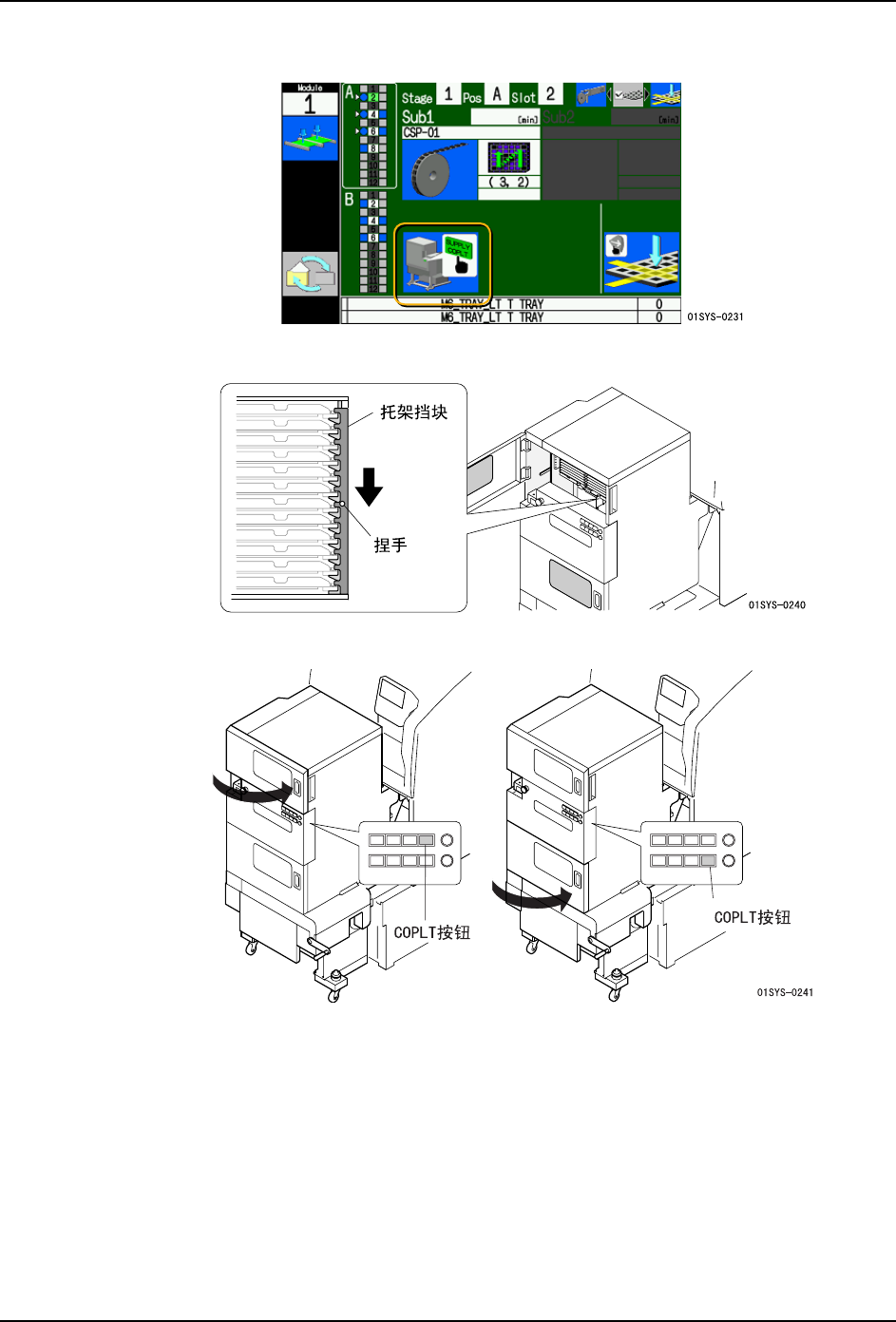

10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正门，使料盘单元 -LT 不受到冲击。
5. 换线 QD027-24
200 NXT 系统手册

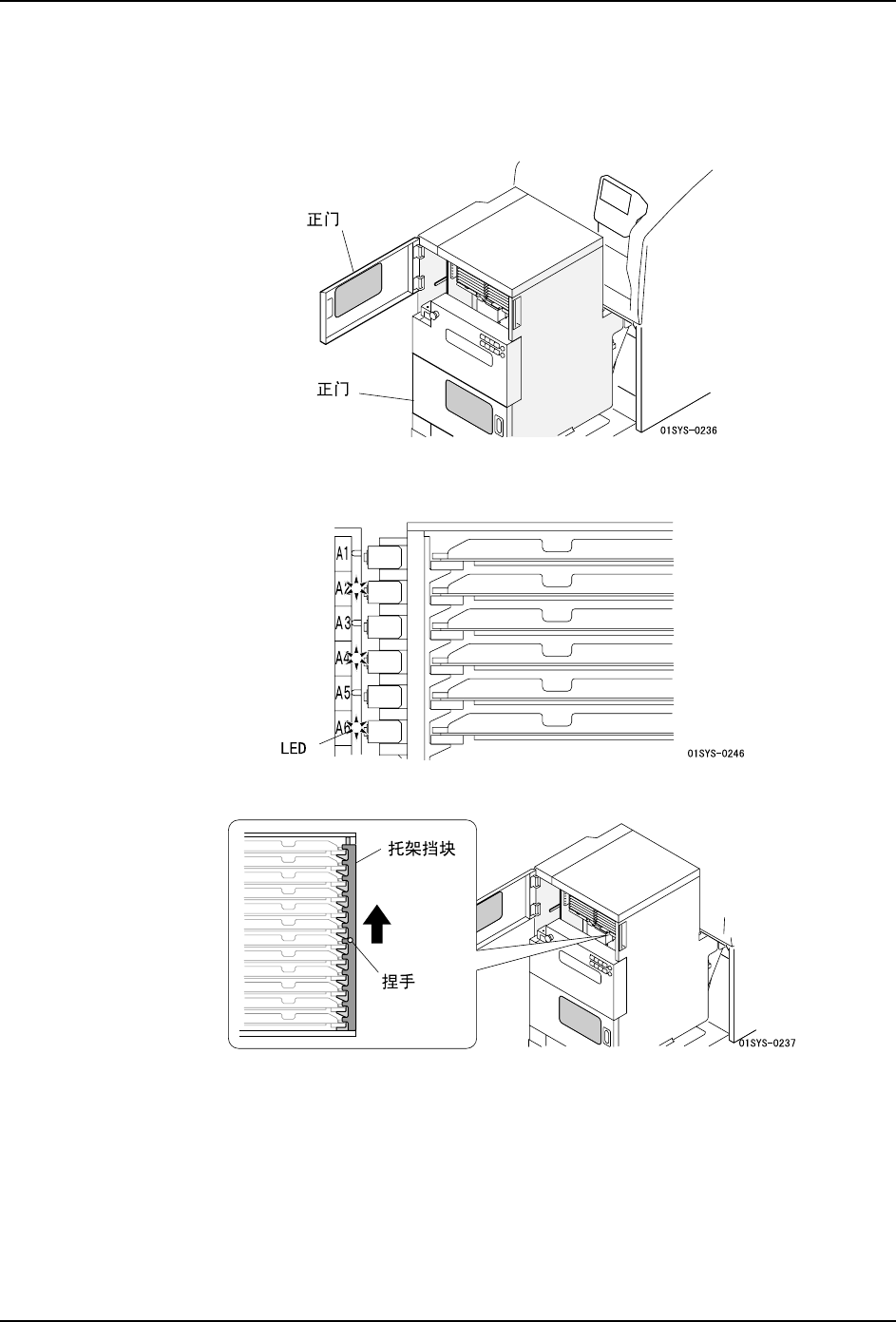

5.5.3 料盘的安装步骤 （Verify OFF 时）
请确认料盘安装向导
1. 打开料盘单元 -LT 的正门。正门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从要补充的料槽上拔出料盘托架。如果没有料盘托架，则不需要该作业。
QD027-24 5. 换线
NXT 系统手册 201
5. 将料盘安装到料盘托架上。
6. 将料盘安装到料槽上。
注意 )在将料盘安装到料槽时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
7. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.4 指定料盘元件
吸取开始点 "。
8. 请按下操作面板的 OK 按钮。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
