QD027-24 4. 生产 NXT 系统手册 89 7. 请放下料盘挡块。 8. 请关闭正门，按下 COPLT 按钮。开始生产。 备注 )请轻轻关闭正门，使料盘单元 -M 不受到冲击。
4. 生产 QD027-24
88 NXT 系统手册
4. 在作业向导画面上确认料站位置，取出空料盘后放置新的料盘。
注意 )在将料盘放置到料站时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站
最里面的挡块。如果接触，请将料盘退回一些。
5. 请对于元件料尽的所有料站，进行料盘的验证和安装。
a. 此时，不仅是出现停止原因的料站，对于其他的料站，如果料尽，也请设置新的料盘。
b. 对于料尽的料站，如果不需要补充时，请取出空料盘。
6. 当完成所有的补充后，就会显示按下 COPLT 按钮的向导画面。
01SYS-0184
QD027-24 4. 生产
NXT 系统手册 89
7. 请放下料盘挡块。
8. 请关闭正门，按下 COPLT 按钮。开始生产。
备注 )请轻轻关闭正门，使料盘单元 -M 不受到冲击。
4. 生产 QD027-24
90 NXT 系统手册
4.9.2 向导画面和补充步骤 （Verify OFF 时）

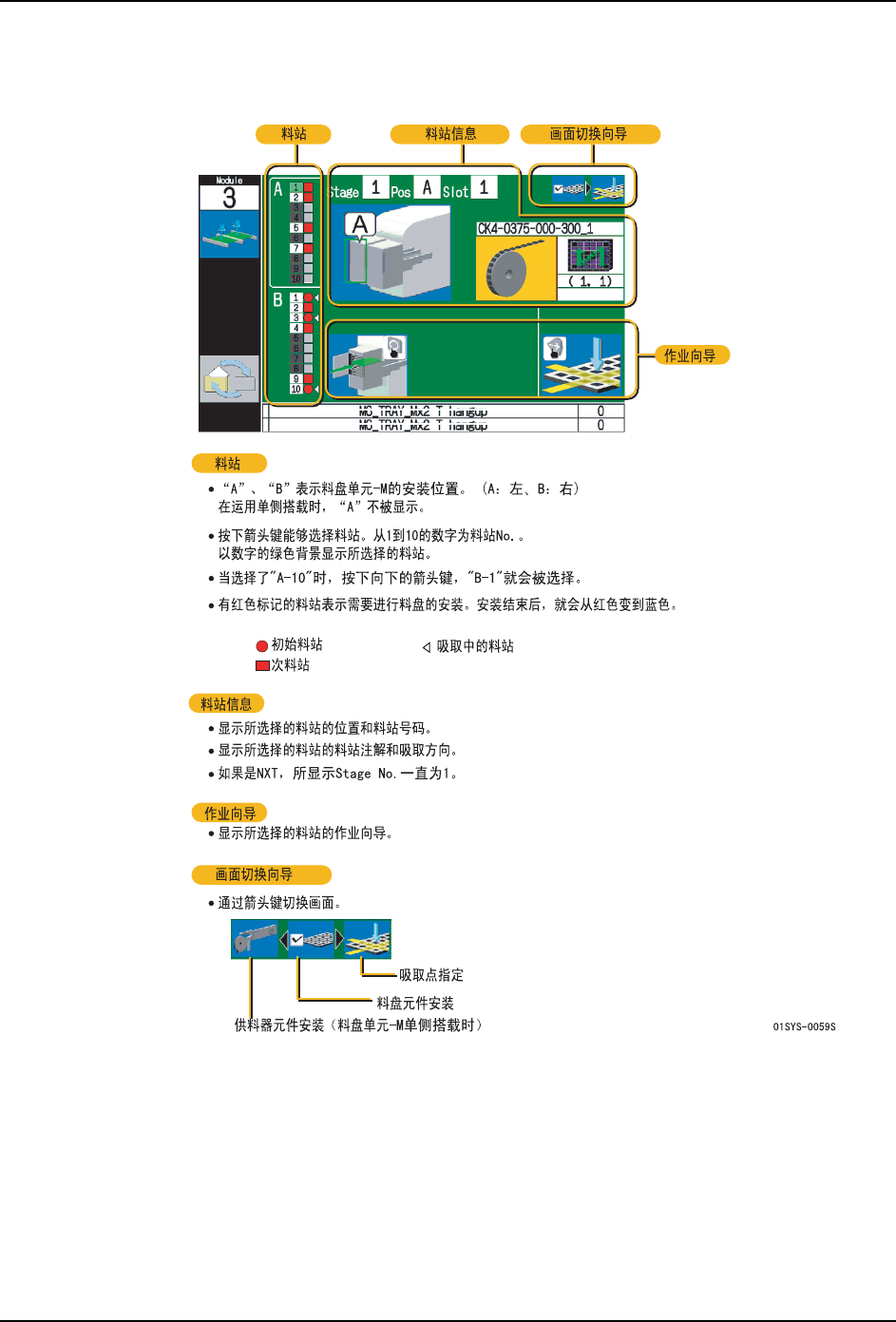

请确认元件补充向导画面。
备注 )如果背景是黄色，表示补件超出。机器不能继续进行生产，因此请马上补充元件。如
果背景是绿色，表示料尽。（运用料盘单元 -M 两侧搭载中的次料站时）单侧或者两侧
的料盘单元 -M 由于处于无法生产的状态，因此，请尽快补充元件。
