4.11.13 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能。当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时，能够起到使用效果。
备注 )电路板停止位置补正功能在 NXT V3.11 以后的版本中能够使用。
另外，该功能对电路板的 X 方向尺寸有限制。
在 NXT V4.42 以后版本中，也能够对应更大的电路板。此时，电路板边沿顺序必须在可贴装
范围内。

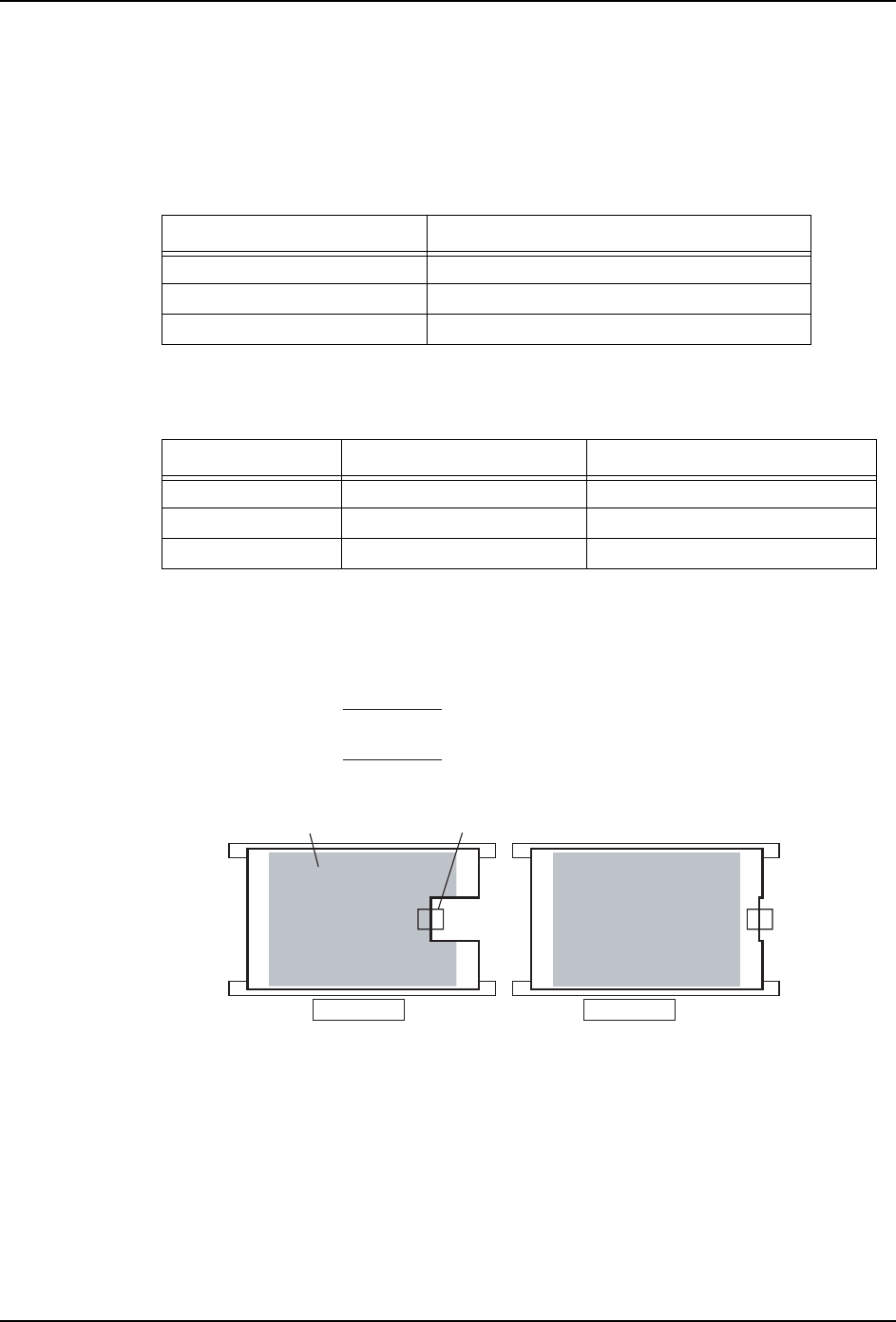

电路板尺寸
M3(S) 单模组生产 X 方向 250 mm 以下
M3(S) 双模组生产 X 方向 534 mm 以下
M6(S) X 方向 534 mm 以下
电路板尺寸 大电路板尺寸 （*）
M3(S) 单模组生产 X 方向 250 mm 以下 X 方向 305 mm 以下
M3(S) 模组生产 X 方向 534 mm 以下 -
M6(S) X 方向 534 mm 以下 X 方向 610 mm 以下
6<66
⬉䏃ᵓ䖍⊓乎ᑣതᷛ
ৃ䌈㺙㣗ೈ
ৃҹᇍᑨ
ϡৃҹᇍᑨ
⬉䏃ᵓᯊˈ䇋ḍҹϟⱘ䅵ㅫ݀ᓣৃ䌈㺙㣗ೈݙᣛᅮ⬉䏃ᵓⱘ䖍⊓乎ᑣޕ
06㧙҇㧔 㧗⬉䏃ᵓԡ⿏䞣㧕㧙⬉䏃ᵓ乎ᑣതᷛ;҇
⬉䏃ᵓሎᇌ
06㧙҇㧔 㧗⬉䏃ᵓԡ⿏䞣㧕㧙⬉䏃ᵓ乎ᑣതᷛ;҇
⬉䏃ᵓሎᇌ
QD027-24 4. 生产
NXT 系统手册 129
电路板停止位置补正功能设定步骤
1. 为了使电路板停止补正功能有效，需要进行电路板边沿顺序的设定。详细请参照 NXT 编
程手册。

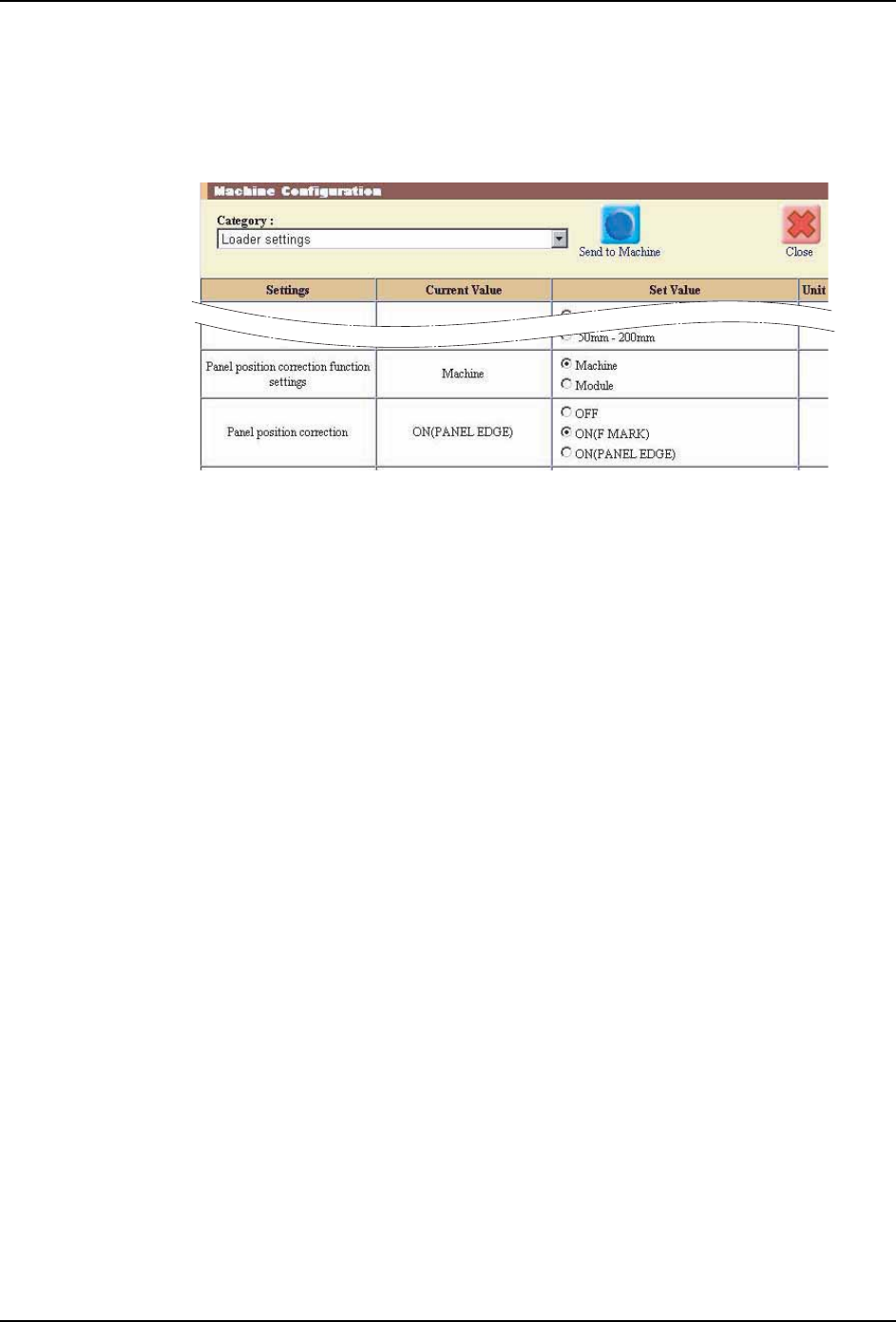

2. 在辅助软件的 [ 机器功能设定 ] 画面上，进行电路板停止位置补正功能的设定。
·[ 电路板停止位置补正功能的设定对象 ] ：[ 机器单位 ]，[ 模组单位 ] 中选择一项。
·[ 电路板停止位置补正功能 ON/OFF 设定 ] ：[ 功能 ON （F 定位点）]，[ 功能 ON
（电路板边沿）] 中选择一项。
01SYS-0262E
4. 生产 QD027-24
130 NXT 系统手册
低反射板的安装
在运用电路板停止位置补正时，机器对载入到搬运轨道上的电路板的基准定位点和边沿进
行影像处理。当测出电路板的边沿，进行补正时，在以下的条件下，需要在机器上安装低反
射板。
·电路板边沿顺序的背景从支撑板离开时。
·在支撑板上附有油污，即使擦拭后仍然发生读取错误时。
·不能确保因为电路板颜色引起的和支撑板之间的对比度，发生读取错误时。
备注 )随着反射板的安装，电路板背面侧的死角区变大。

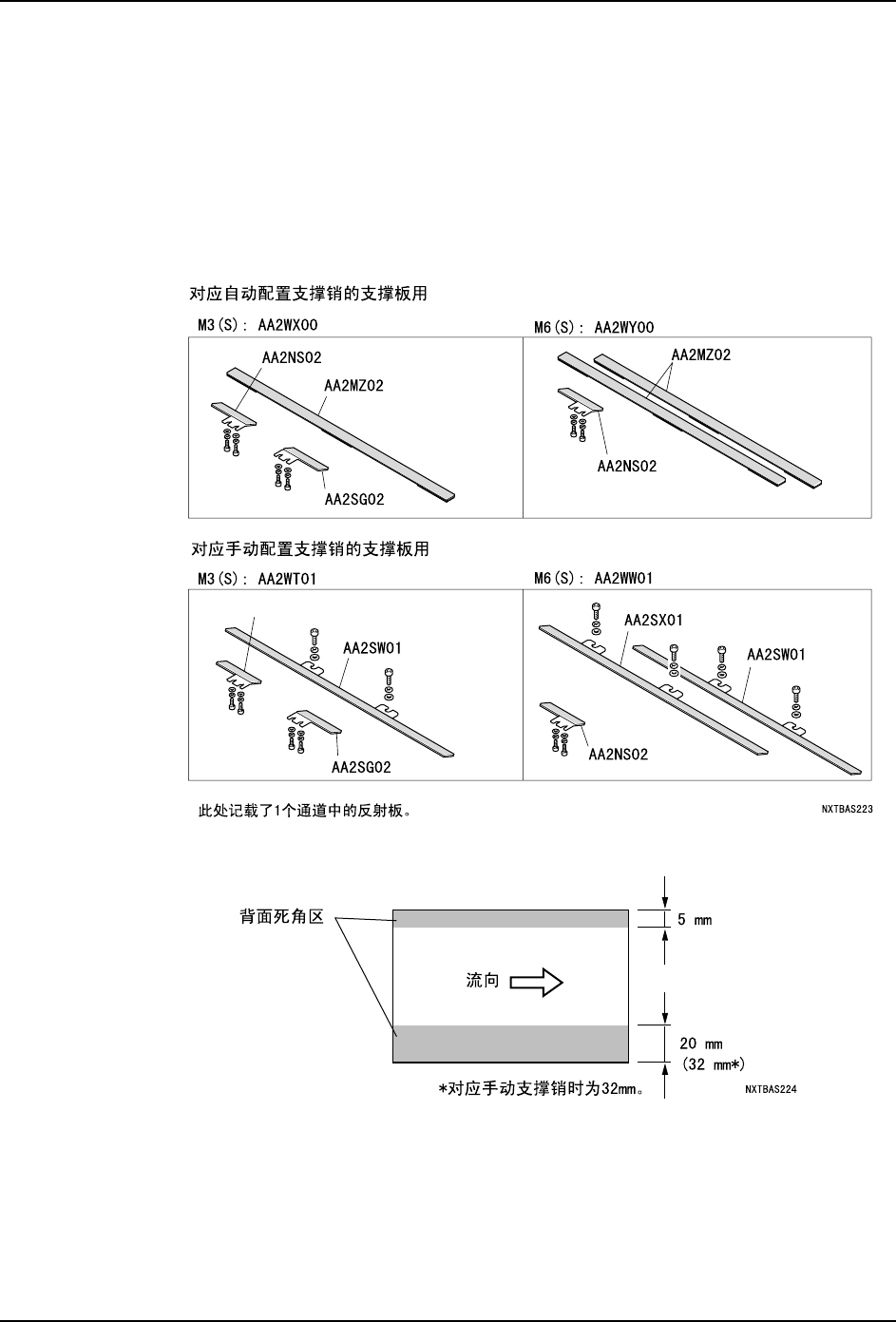

反射板的安装位置如下。
AA2NS02
