120 NXT 系统手册
4.11.12 自动支撑销配置功能
内藏在贴装工作头中的吸取器进行支撑销的吸取，并配置到支撑板上的功能。使用该功能
时，贴装工作头及搬运轨道必须支持自动支撑销配置功能。
备注 )自动支撑销配置功能在 NXT V3.11 以后的版本中能够使用。
· 贴装工作头：具有支撑销配置用吸取器的工作头
· 搬运轨道：具有销支架的搬运轨道
· 支撑板：支持支撑销自动配置的支撑板
另外，建议与电路板停止位置补正功能同时使用。
自动支撑销配置功能设定步骤
1. 进行 Job 的编辑。设定 Machine Configuration 内的项目 [BackupPlate]。详细请参照
NXT 编程手册。
2. 在辅助软件 [ 模组功能设定 ] 的画面上，进行自动支撑销配置功能的设定。
·[ 自动支撑销 ON/OFF]：ON
·[ 通道 1 上的自动支撑销的使用数 ]：生产时使用的支撑销数 （1 到 20 根）
·[ 通道 2 上的自动支撑销的使用数 ]：生产时使用的支撑销数 （1 到 20 根）
01SYS-0263E
QD027-24 4. 生产
NXT 系统手册 121
自动支撑销配置功能的运用
1. 向机器传送编辑后的Job后，按下操作面板的START按钮。机器将支撑销配置到支撑板上。
2. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。被指定
的位置与实际所配置的位置的偏差量会影响之后的机器动作。
备注 )自动配置支撑销的可能范围如下。
偏差量 标记读取后的动作
0.3 mm 以下 为正常配置。继续配置支撑销。
0.3 ～ 0.6 mm 收回所配置的支撑销，重新配置。（该补件动作只限于 1 次。）
0.6 mm 以上 显示支撑销读取异常画面。请按照画面的向导进行操作。

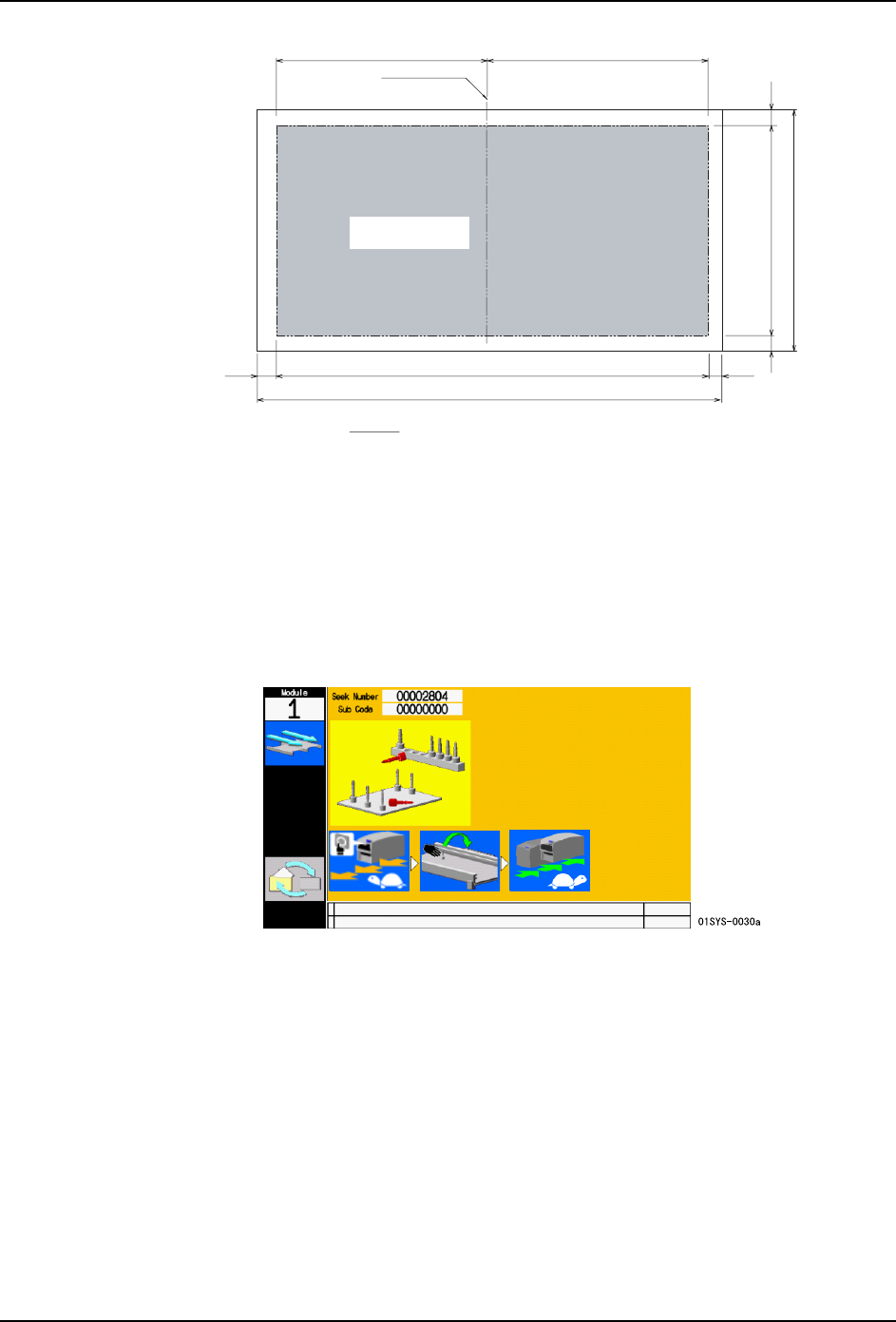

⬉䏃ᵓሎᇌ
0D[
6<66
⬉䏃ᵓሎᇌ PP
PP
⬉䏃ᵓሎᇌ<
$
⬉䏃ᵓሎᇌ
06
06ঠ㒘
⬉䏃ᵓሎᇌ
0D[
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
⬉䏃ᵓሎᇌ
< ሎᇌ$
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
ᬃᩥᵓ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PP
PP
PP
PP
PP
PP
PP
4. 生产 QD027-24
122 NXT 系统手册
关于自动支撑销的异常
对使用自动支撑销配置功能时发生异常后的解决方法进行说明。
当找不到支撑销和销不能返回时
用手将所配置的支撑销返回到销支架内的时候发生。或者在进行配置后的确认时，找不到支
撑销的时候发生。以及完成配置的支撑销个数比在模组功能设定的支撑销个数多的时候发
生。
a. 按下 OK 按钮后将模组拉出。
b. 用手将支撑板上所有的支撑销返回到销支架内后，将模组插入。
备注 )不能进行支撑销的返回时，如果不将支撑销返回到销支架内就解除错误重新开始生
产，可能会在已经配置了支撑销的地方配置新的支撑销，从而导致支撑销之间的干涉。
请将没有返回的支撑销都返回到销支架后再重新开始生产。
6<66
06
⬉䏃ᵓЁᖗ
⬉䏃ᵓሎᇌ
0D[
⬉䏃ᵓሎᇌ
PP
⬉䏃ᵓሎᇌ
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
