使用低反射板时不能配置支撑销的范围

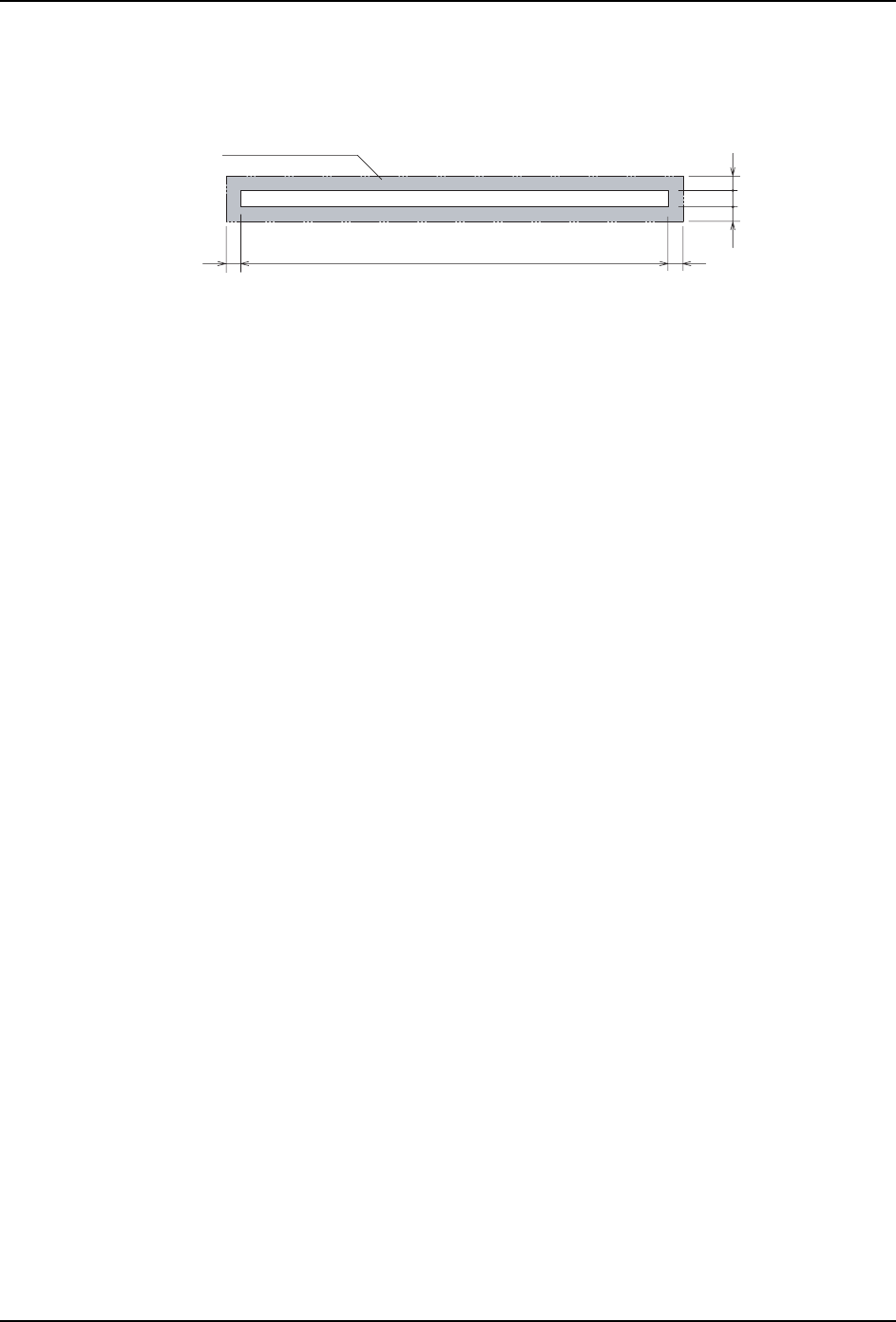

安装了低反射板后，在低反射板的周围不能配置支撑销。不能配置的范围如下。
1;7%$6D
ϡ㛑䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
Ԣডᇘᵓ
PP
4. 生产 QD027-24
134 NXT 系统手册
关于电路板停止位置补正的异常
说明在使用电路板停止位置补正功能时所发生的异常及其对策
电路板边沿的测出失败时

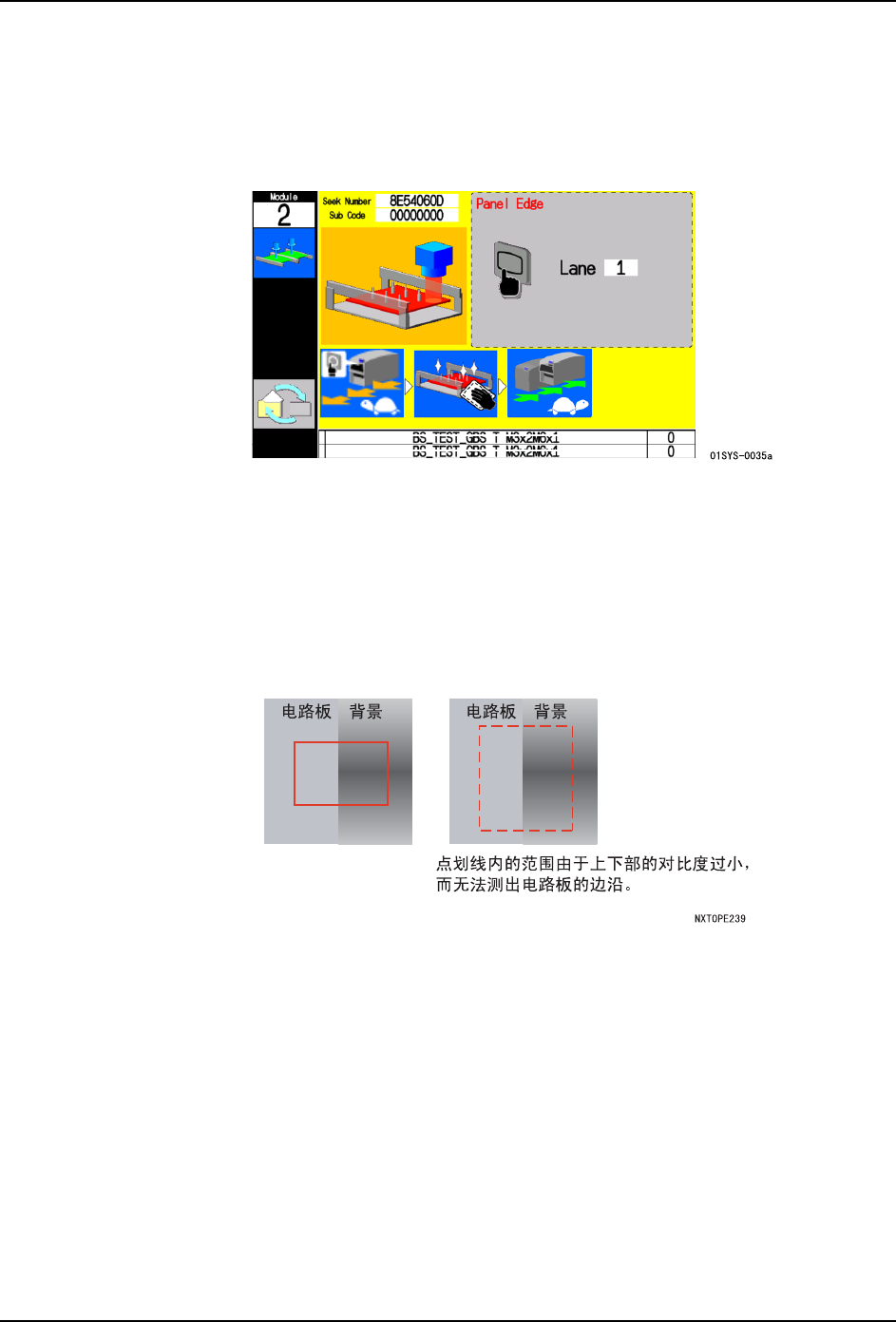

操作画面上显示异常向导。
a. 按下 OK 按钮后将模组拉出。
b. 将对象通道的低反射板上附着的污垢擦除后，将模组插入。
此外，按下 MONITOR 按钮后，就能够确认影像的状态。比较电路板与背景 （低反射板）如
果有对比度小的部分时，请按照以下变更 Job 的设定并进行对策。
a. 取入对比度大的部分。
b. 将取入范围变小。
QD027-24 4. 生产
NXT 系统手册 135
停止位置的补正不充分时
即使进行了 2 次补正动作，但是停止后的电路板的边沿超出设定值的± 0.5mm 时，显示错误
画面和 Seek Number 8E56。请进行以下的对策。
