QD027-24 4. 生产 NXT 系统手册 79 在辅助软件的料盘补充动作的设 定中， 选择了 [ 从供应部的元件补充功能 ] 时， 可以从供应 部进行元件的补充。 通过和次料站并用， 在供应部的料盘托架排出时 也可以继续进行生产。

100%1 / 405
4. 生产 QD027-24
78 NXT 系统手册

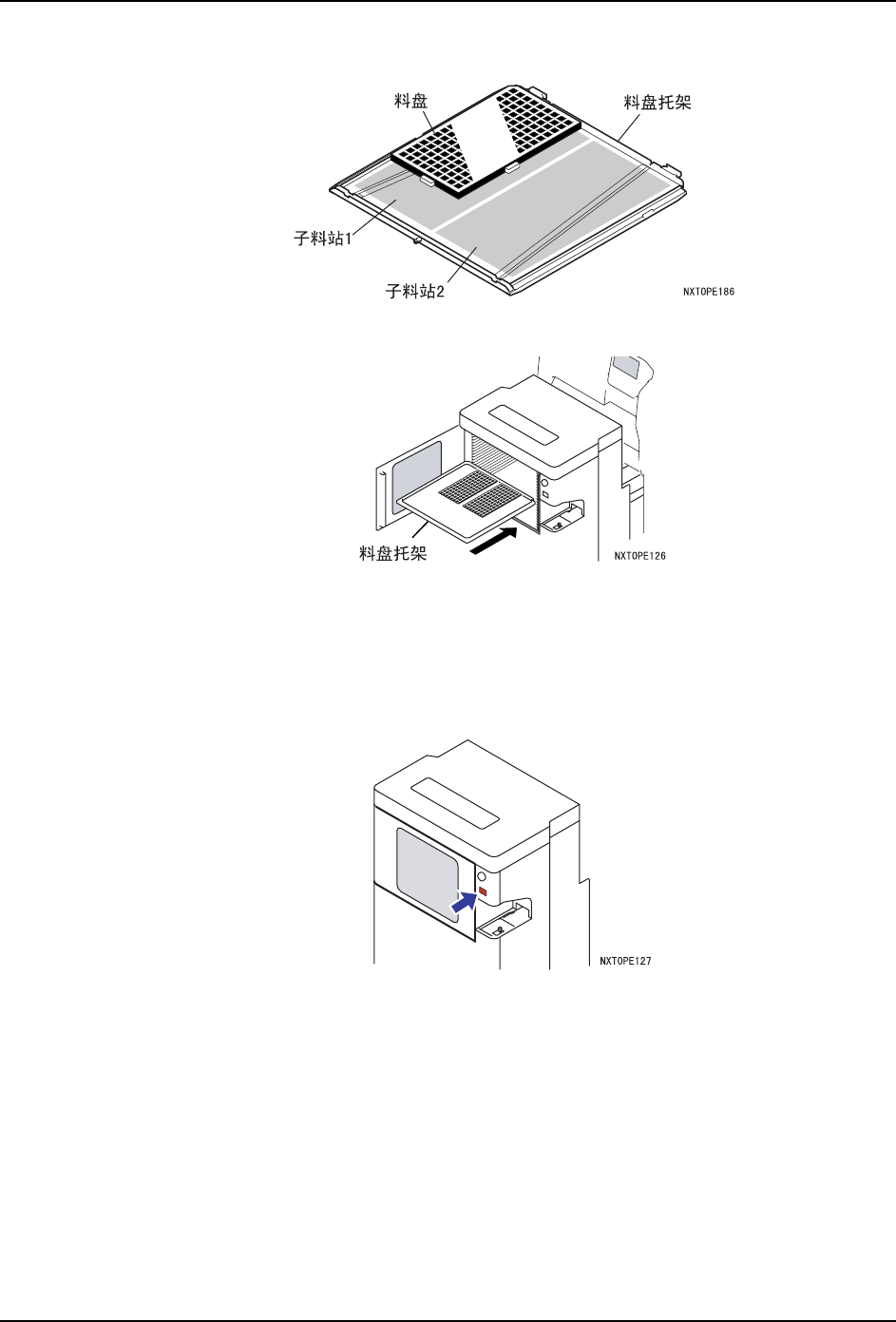

3. 将料盘安装到料盘托架上。
4. 一边确认操作向导画面， 一边将料盘托架安装到正确的料站位置上并按下 OK 按钮。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
5. 需要指定料盘吸取点时，请在此设定。请参照 " 4.8.4 指定料盘元件吸取开始点 "。
6. 如果有其他料站有料盘更换的向导，请按下操作面板的 OK 按钮重复上述 2. 项～ 5. 项。
7. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 )请轻轻关闭正门，使料盘单元不受到冲击。
1
9
2
0
1
8
1
7
16
1
5
14
1
3
1
2
1
1
10
9
8
7
6
5
4
3
2
1
QD027-24 4. 生产
NXT 系统手册 79

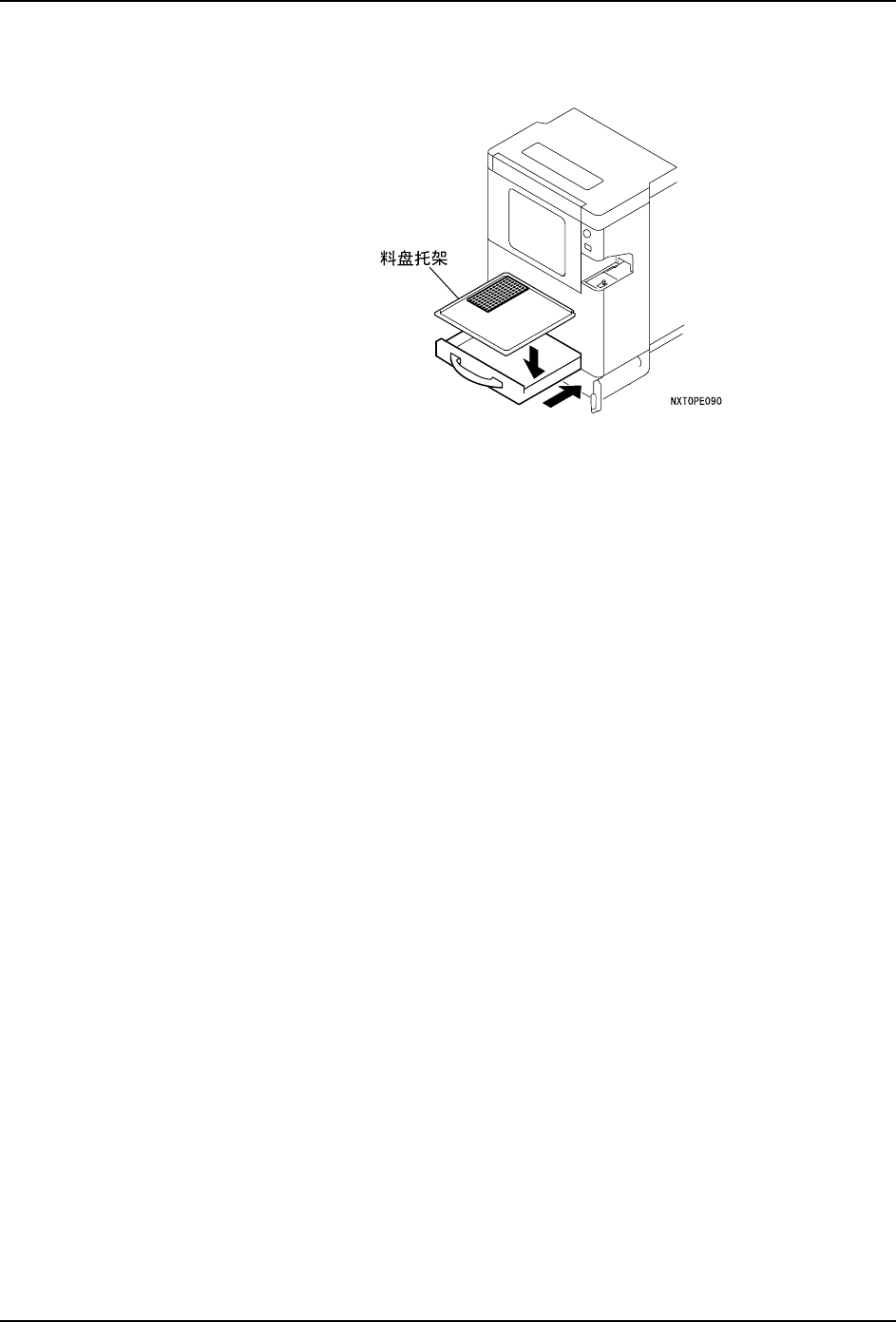

在辅助软件的料盘补充动作的设定中，选择了 [ 从供应部的元件补充功能 ] 时，可以从供应
部进行元件的补充。通过和次料站并用，在供应部的料盘托架排出时也可以继续进行生产。
4. 生产 QD027-24
80 NXT 系统手册

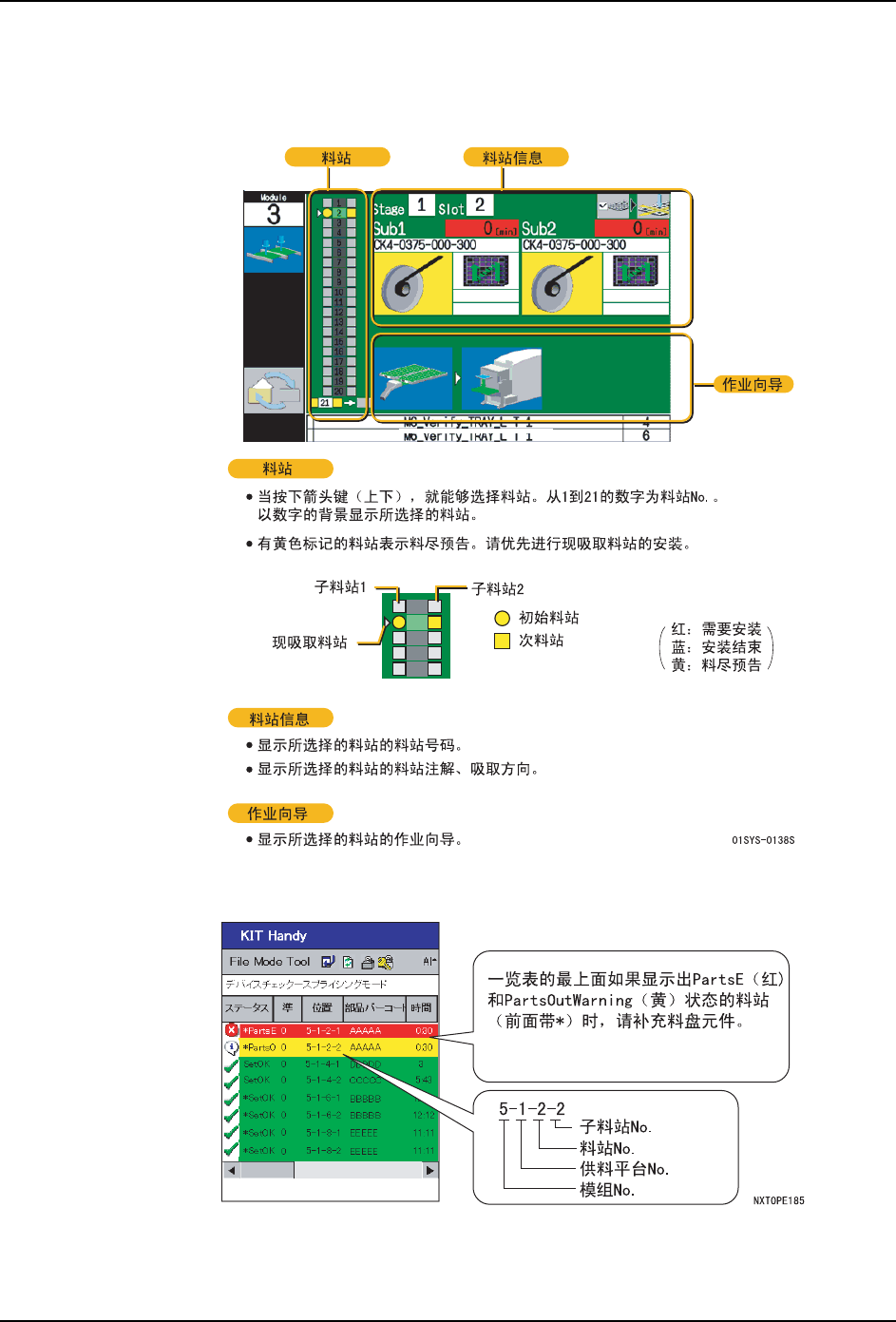

4.8.3 向导画面和补充步骤 （无停止供应）
当生产中料盘元件的剩余数减少到某一程度时，就会显示料盘元件补充向导。请根据向导画
面，通过 KIT Handy 的料带拼接模式补充料盘元件。
需要补充的元件的种类，请通过 KIT Handy 确认。按照料尽预告的时间顺序，在 KIT Handy
上一览显示料站的状态。
1
2
3
4
5
