QD027-24 8. NXT 软件工具
NXT 系统手册 339
8.10 I/O 监视器
使用这个软件，可以显示或者变更基座和模组的 I/O，启动这个软件后，显示出以下的对话
框。
另外，NXT V5.11 以后的 CD-ROM 中没有存放 IOMonitor。机器的 I/O 状态请通过 Equip-
mentCheck 来确认。
8.10.1 对话框内的项目
[Module] 群组
为了确定 / 显示在哪个区段而使用。
8. NXT 软件工具 QD027-24
340 NXT 系统手册
[Page] 群组
在 [Module] 群组内切换到所选择的 I/O 显示。选择 [BASE] 时，工作头和供料器的按钮无效。
[ 输入信号 ]
显示出在上述中所选择的输入项目的当前状态。绿色的指示器表示输入 ON，白色的指示器
表示输入 OFF。
[ 输出信号 ]
显示出在上述中所选择的输出项目的当前状态。绿色的指示器表示输出 ON，白色的指示器
表示输出 OFF。选择了 [ 输出信号 ] 时，能够变更所选择的模组的项目被锁定的输出状态。
项目没有被锁定时，显示出错误并不能变更输出状态。单击 [ON 或者 OFF] 就能够切换输出
状态 （输出的 ON/OFF）。
QD027-24 8. NXT 软件工具
NXT 系统手册 341

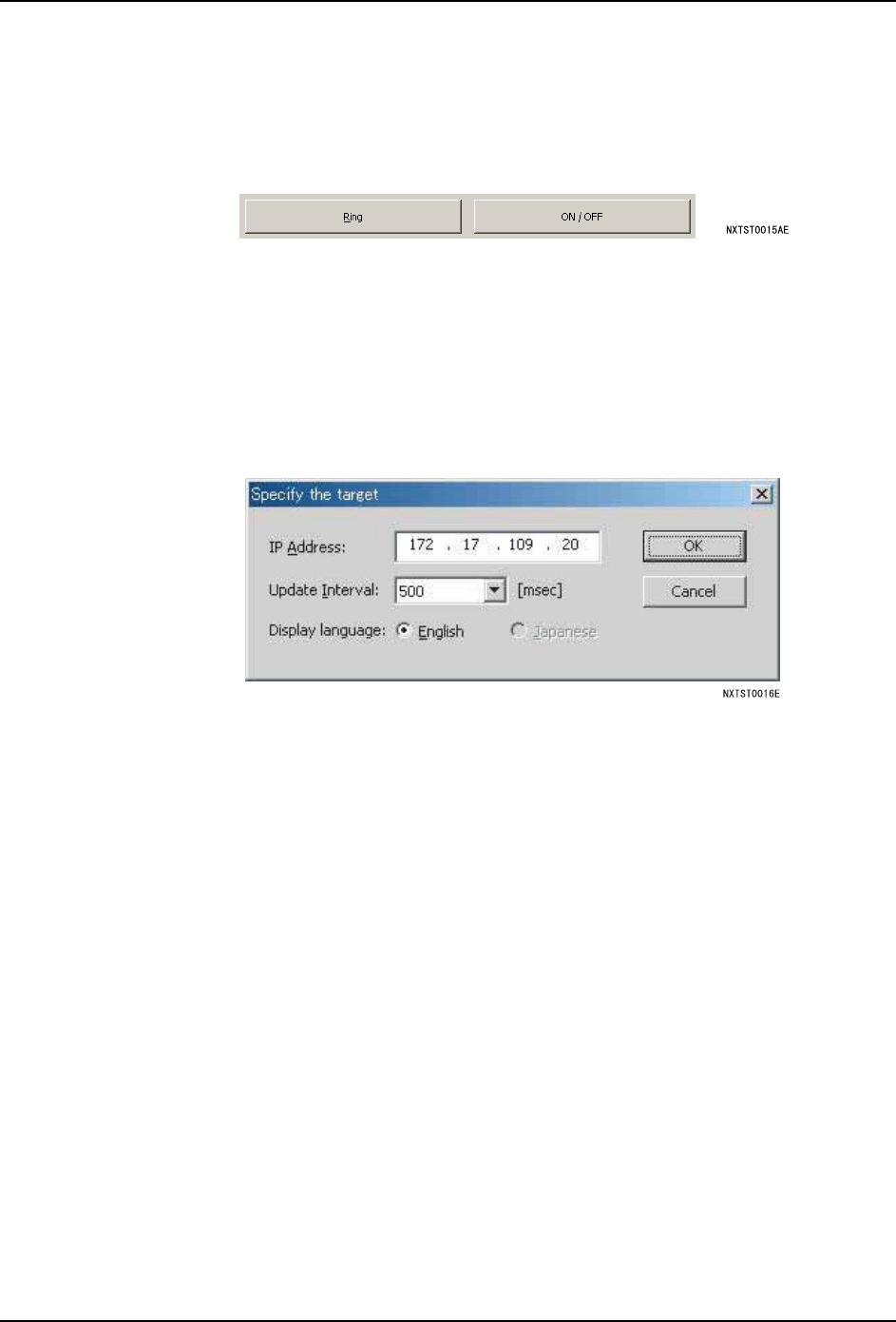

[ 设定铃声 ] / [ON 或者 OFF]
使用 [ 设定铃声 ] 能够设定在输入状态为 ON 时蜂鸣器鸣叫。首先选择想要蜂鸣器鸣叫的 I/
O 并单击 [ 设定铃声 ]。被输入的 I/O 状态框中显示铃声，切换成输入时电脑的蜂鸣器鸣叫。
[ON 或者 OFF] 是在切换输出状态时使用。只是在 [ 输出信号 ] 被选择并且模组的项目被锁
定时，才能使用该项目。选择变更对象的输出项目，单击 [ON 或者 OFF] 变更输出状态。
[ 目标的选择 ] 对话框
选择 [ 开始 ] 后就会显示该对话框，能够设定连接到机器。在 [IP 地址 ] 文本框中请指定基
座单元的 IP 地址。在 [ 更新间隔 ] 中，以 1/1000 秒为单位设定从 I/O 监视器的 I/O 状态
链接到监视器后的输出 I/O 监视器画面的间隔。被设定成默认值 500 时，I/O 监视器画面每
0.5 秒被刷新。根据需要请选择语言。单击 [OK] 后就会开始被指定机器的 I/O 监视器。处
于 I/O 的监视器链接中时，该 [ 开始 ] 按钮显示为 [ 停止 ]。中止 I/O 的监视器链接时，请
单击该按钮。
8.10.2 I/O 监视器的安装
使用 I/O 监视器时，需要预先在 PC 上安装该软件。
1. 将 CD-ROM 插入 CD-ROM 硬驱中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 CD-ROM 内的 [PMemu.exe]。
3. 请从 [ 安装管理电脑末端用的支持工具。] 的菜单中选择 [ 选择必要的信息进行安装 ]。
4. 在安装组件的选择画面中，在 [IO Monitor] 中放入选择标记，点击 [ 下一步 ]。软件被
安装，显示最后的步骤。
5. 单击 [ 结束 ]，结束安装。
